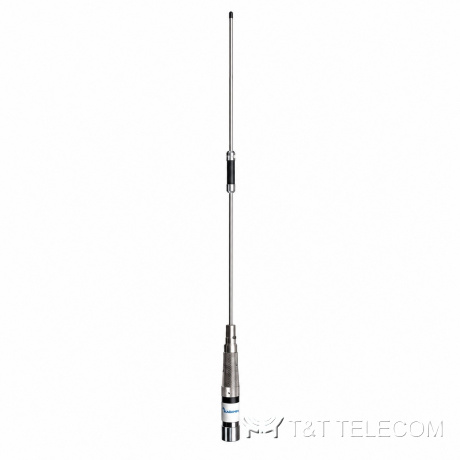

KADAMM AM-15035M-3 — автомобильная антенна для рации 142–150 МГц, 3,5 дБи, на магните
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

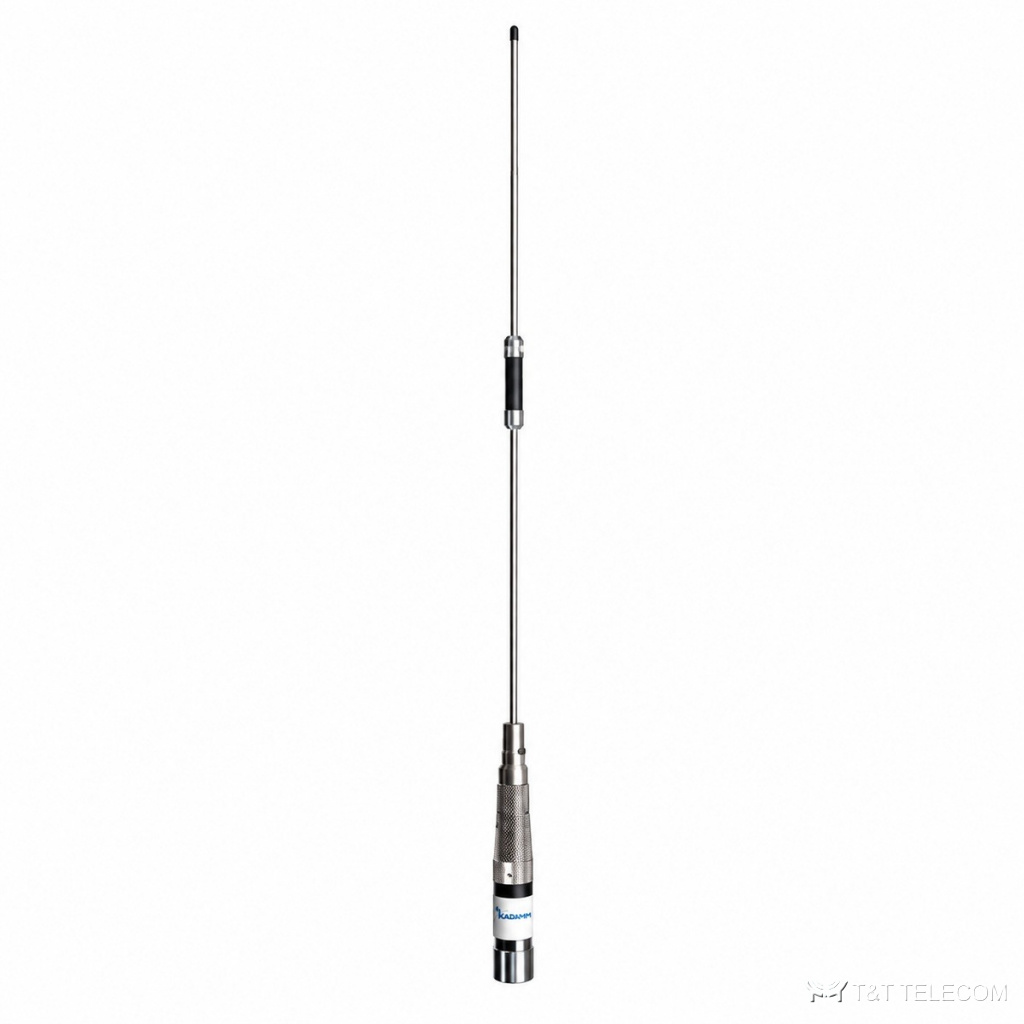

KADAMM AM-15035M-3: автомобильная антенна. AM-15035M-3 ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Коротко о AM-15035M-3: полоса 142–164 МГц; усиление 3,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Спецтехника и подвижные пункты связи — AM-15035M-3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 142–164 МГц |
| Коэффициент усиления, дБи | 3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 (на магнитном основании KADAMM AMB-110-N, металлическая пластина 1×1 м) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø20 × мм |
| Масса антенны | 0,227 кг |
| Максимальная скорость ветра | 45 м/с |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+65 °C |
| Крепление | на магнитном основании |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AM-15035M-3: 142–164 МГц.
- Усиление AM-15035M-3 — 3,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AM-15035M-3: в горизонтальной плоскости 360°, в вертикальной 55°.
- Разъёмы AM-15035M-3 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AM-15035M-3: на магнитном основании.
- Габариты и масса AM-15035M-3: Ø20 × мм, 0,227 кг.
Поставка и документы
Подберём KADAMM AM-15035M-3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AM-15035M-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-15035M-3.
Какие частоты поддерживает AM-15035M-3?
Рабочая полоса AM-15035M-3 — 142–164 МГц.
Какой разъём у AM-15035M-3?
1×N. Другие исполнения — уточняйте при заказе.
