KADAMM AM-150/450 — автомобильные антенны VHF 134–174 МГц и UHF 340–520 МГц, 3–3,5 дБи, PL-259 и SMA

KADAMM AM-150/450 — автомобильные антенны VHF 134–174 МГц и UHF 340–520 МГц, 3–3,5 дБи, PL-259 и SMA
Автомобильные антенны для радиостанций
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AM-150/450 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AM-150/450: автомобильная антенна. AM-150/450 ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Коротко о AM-150/450: полоса 134–174 МГц и 340–520 МГц; усиление 3–3,5 дБи; разъёмы UHF, SMA; мощность до по исполнению (см. таблицу «Исполнения»).

Устройство и принцип работы

AM-150/450 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AM-150/450 — 134–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.

Усиление AM-150/450 — 3–3,5 дБи. Разъёмы AM-150/450: UHF, SMA.

Где применяют

  • Диапазоны AM-150/450: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
  • Служебный и коммерческий транспорт — AM-150/450.
  • Для AM-150/450: служебный и общественный транспорт, спецтехника.
  • Мобильные пункты связи и диспетчеризации (AM-150/450).

Технические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиленияпо исполнению (см. таблицу «Исполнения»)
КСВНпо исполнению (см. таблицу «Исполнения»)
Максимальная мощностьпо исполнению (см. таблицу «Исполнения»)
Диаграмма направленностиуточняйте у менеджера

Исполнения

АртикулДиапазонУсилениеРазъёмДлинаКСВНМощностьИсполнение
KADAMM AM-1503M-4136–174 МГц3 дБиUHF (PL-259, вилка)520 ммуточняйте у менеджерауточняйте у менеджерапружина
KADAMM AM-1503M-5136–174 МГц3 дБиUHF (PL-259, вилка)520 ммменее 1,5уточняйте у менеджера—
KADAMM AM-1503M-6148–172 МГц3 дБиUHF (PL-259, вилка)950 ммуточняйте у менеджерауточняйте у менеджера—
KADAMM AM-4503M450–520 МГц3 дБиUHF (PL-259, вилка)275 ммменее 1,5уточняйте у менеджера—
KADAMM AM-15034M134–174 МГц3,4 дБиUHF (PL-259, вилка)1420 ммменее 1,5уточняйте у менеджера—
KADAMM AM-15034M-3136–174 МГц3,4 дБиUHF (PL-259, вилка)1410 ммуточняйте у менеджерауточняйте у менеджерапружина
KADAMM AM-15034M-4136–174 МГц3,4 дБиUHF (PL-259, вилка)1350 ммменее 1,5уточняйте у менеджера—
KADAMM AM-15034M-5144–174 МГц3,4 дБиUHF (PL-259, вилка)1410 ммменее 1,5уточняйте у менеджерастеклопластик, нержавеющая сталь

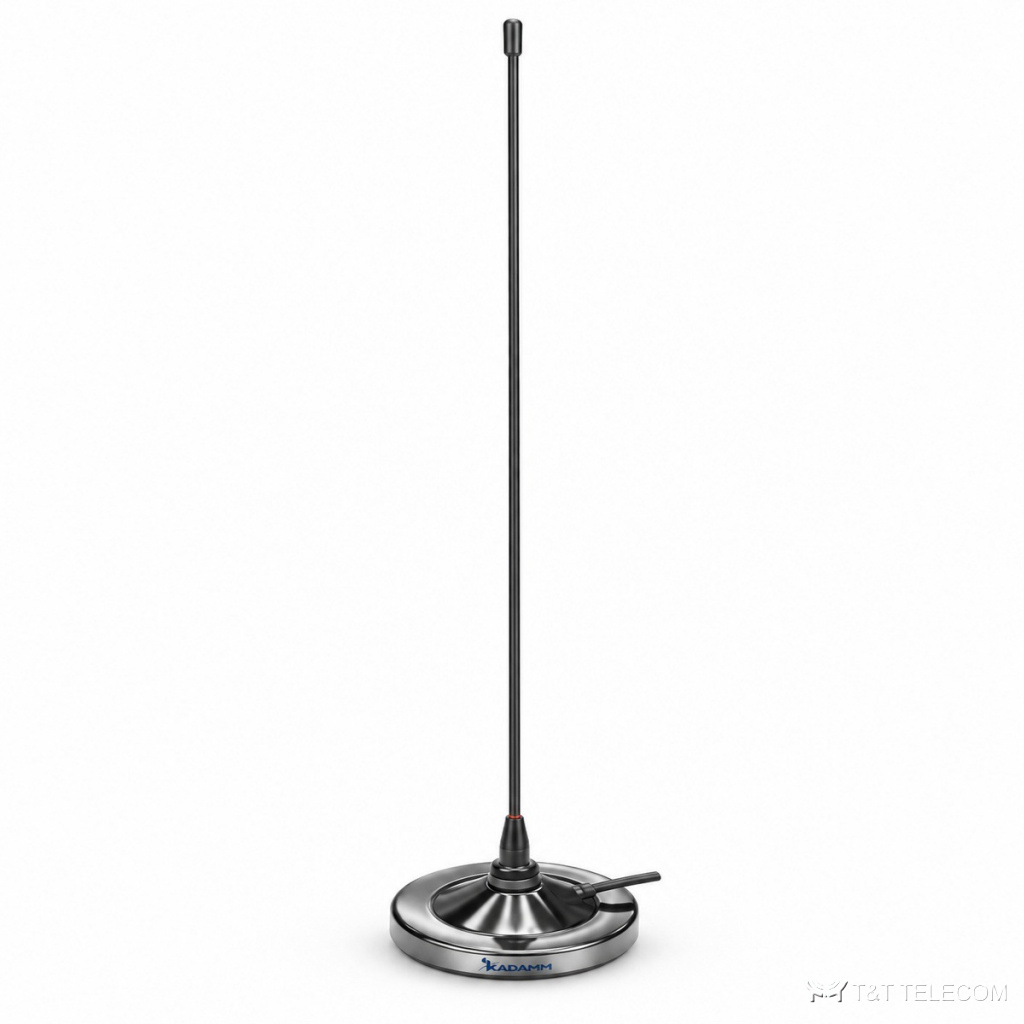

KADAMM AM-15035M-4136–174 МГц3,5 дБиSMA (другие — по заказу)550 ммменее 1,550 Втна магнитном основании
KADAMM AM-15035M-5136–174 МГц3,5 дБиUHF (PL-259, вилка)1100 ммменее 1,5уточняйте у менеджера—
KADAMM AM-34034M340–520 МГц3,4 дБиUHF (PL-259, вилка)570 ммменее 1,550 Вт—

Механика и условия эксплуатации

ПараметрЗначение
Типавтомобильная штыревая антенна
Разъёмпо исполнению (см. таблицу «Исполнения»)
Длинапо исполнению (см. таблицу «Исполнения»)
Крепёж и кабельуточняйте у менеджера
Рабочая температурауточняйте у менеджера

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы AM-150/450: 134–174 МГц и 340–520 МГц.
  • Усиление AM-150/450 — 3–3,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Разъёмы AM-150/450 — UHF, SMA; кабельные сборки готовят под них заранее.
  • Разъём UHF, SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.

Поставка и документы

Поставляем KADAMM AM-150/450 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у AM-150/450?
UHF, SMA. Другие исполнения — уточняйте при заказе.

Какое усиление у AM-150/450?
3–3,5 дБи.

Что нужно для подбора AM-150/450?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-150/450.
