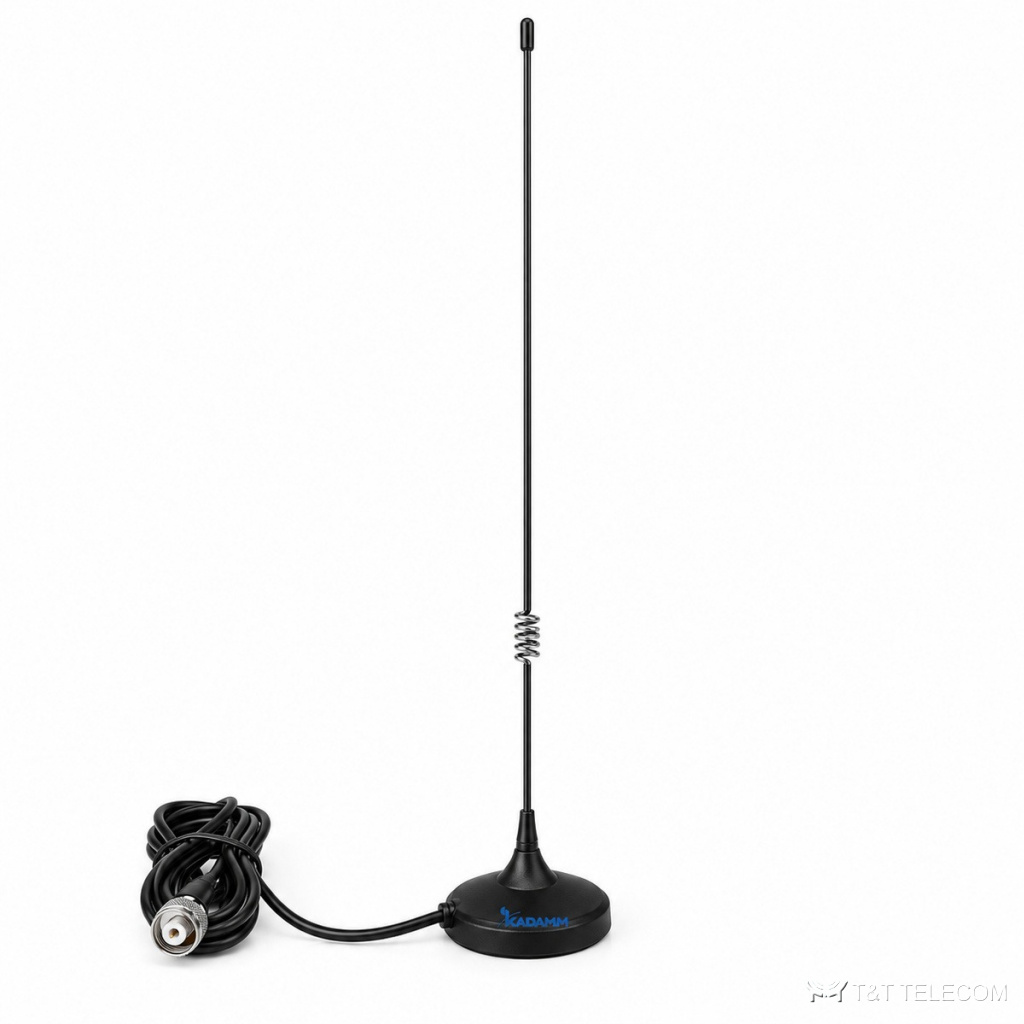

KADAMM AM-144/430 — двухдиапазонные автомобильные антенны 144 / 430 МГц, 2,15–5,5 дБи, 12 исполнений

KADAMM AM-144/430 — двухдиапазонные автомобильные антенны 144 / 430 МГц, 2,15–5,5 дБи, 12 исполнений
Автомобильные антенны для радиостанций
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AM-144/430 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AM-144/430 — двухдиапазонные автомобильные антенны 144 / 430 МГц. Назначение и состав AM-144/430 описаны ниже; исполнение подбираем под задачу объекта. Коротко о AM-144/430: полоса 144–146 МГц и 430–440 МГц; усиление 2,15–5,5 дБи; поляризация вертикальная (am-144/430); остальные исполнения — уточняйте у менеджера; разъёмы UHF, SMA, BNC.

Устройство и принцип работы

AM-144/430 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AM-144/430 — 144 / 430 МГц. Усиление AM-144/430 — 2,15–5,5 дБи. Разъёмы AM-144/430: UHF, SMA, BNC.

Для каких задач

  • Объекты, где нужно это оборудование в тракте — AM-144/430.
  • Служебный и общественный транспорт, спецтехника — AM-144/430.
  • Мобильные пункты связи и диспетчеризации (AM-144/430).

Технические характеристики

ПараметрЗначение
Диапазон частот144–146 / 430–440 МГц (AM-144/430); 144 / 430 МГц (AM-144/430-2…-12)
Коэффициент усиленияпо исполнению (см. таблицу «Исполнения»)
КСВНпо исполнению (см. таблицу «Исполнения»)
Поляризациявертикальная (AM-144/430); остальные исполнения — уточняйте у менеджера
Защита от грозыпрямое заземление (AM-144/430); остальные исполнения — уточняйте у менеджера

Исполнения

АртикулЧастоты, МГцУсиление, дБиМощность, ВтВысотаРазъёмКСВНИсполнение
KADAMM AM-144/430144–146 / 430–4402,15 / 3,550500 ммBNC-M, кабель RG-58 5 м≤1,5на магнитном основании Ø68 мм, кабель RG-58 5 м
KADAMM AM-144/430-2144 / 4302,5 / 3,5уточняйте у менеджера490 ммSMA (другие — по заказу)уточняйте у менеджерана магнитном основании
KADAMM AM-144/430-3144 / 4302,5 / 3,0уточняйте у менеджера385 ммUHF (PL-259, вилка)уточняйте у менеджерана магнитном основании
KADAMM AM-144/430-4144 / 4302,5 / 3,5уточняйте у менеджера500 ммUHF (PL-259, вилка; другие — по заказу)уточняйте у менеджерауточняйте у менеджера
KADAMM AM-144/430-5144 / 4302,5 / 3,5уточняйте у менеджера495 ммUHF (PL-259, вилка; другие — по заказу)уточняйте у менеджерана малом магнитном основании
KADAMM AM-144/430-6144 / 4303,5уточняйте у менеджера390 ммSMA (другие — по заказу)уточняйте у менеджерана магнитном основании
KADAMM AM-144/430-7144 / 4302,5 / 3,5уточняйте у менеджера500 ммUHF (PL-259, вилка)уточняйте у менеджерауточняйте у менеджера
KADAMM AM-144/430-8144 / 4302,15 / 2,5100385 ммUHF (PL-259, вилка)менее 1,5уточняйте у менеджера
KADAMM AM-144/430-9144 / 4303,0 / 5,5уточняйте у менеджера800 ммUHF (PL-259, вилка)уточняйте у менеджерауточняйте у менеджера
KADAMM AM-144/430-10144 / 4302,15 / 5,5уточняйте у менеджера960 ммUHF (PL-259, вилка)менее 1,5уточняйте у менеджера
KADAMM AM-144/430-11144 / 4303,0 / 3,5уточняйте у менеджера500 ммUHF (PL-259, вилка)менее 1,5уточняйте у менеджера
KADAMM AM-144/430-12144 / 4303,0 / 5,5уточняйте у менеджера1020 ммUHF (PL-259, вилка)уточняйте у менеджерана магнитном основании

Механика и условия эксплуатации

ПараметрЗначение
Высотапо исполнению (см. таблицу «Исполнения»)
ОснованиеAM-144/430 — магнитное Ø68 мм; остальные — по исполнению

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы AM-144/430: 144–146 МГц и 430–440 МГц.
  • Усиление AM-144/430 — 2,15–5,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Разъёмы AM-144/430 — UHF, SMA, BNC; кабельные сборки готовят под них заранее.
  • Разъём UHF, SMA, BNC должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.

Поставка и документы

KADAMM AM-144/430 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает AM-144/430?
Рабочая полоса AM-144/430 — 144–146 МГц и 430–440 МГц.

Какой разъём у AM-144/430?
UHF, SMA, BNC. Другие исполнения — уточняйте при заказе.

Какое усиление у AM-144/430?
2,15–5,5 дБи.
