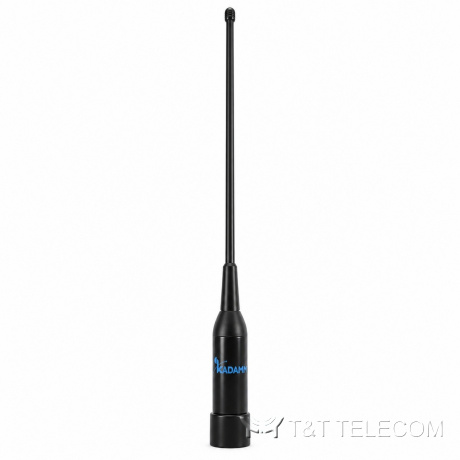

KADAMM AH-15002 — антенна для рации 136–174 МГц, 2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

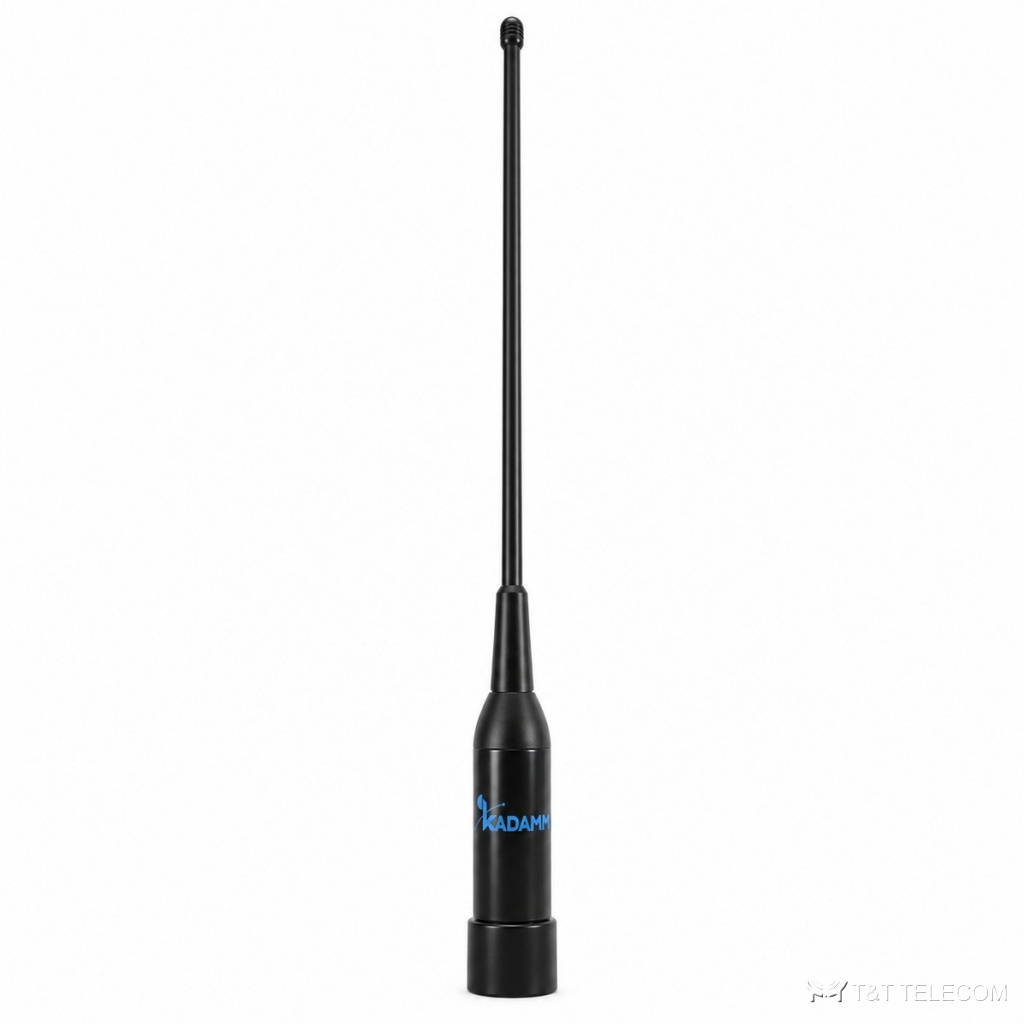

Модель KADAMM AH-15002 — антенна для носимой радиостанции. AH-15002 заменяет штатную антенну носимой радиостанции, когда нужна другая полоса или длина. Основные данные AH-15002: полоса 136–174 МГц; усиление 2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×UHF; мощность до 25 Вт.
Где применяют
- Через AH-15002 работают УКВ-радиосвязь 136–174 МГц.
- Замена утерянной или повреждённой штатной антенны — AH-15002.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Коэффициент усиления, дБи | 2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
| Поляризация | Вертикальная |
| КСВН | ≤3 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 25 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SL16 |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø21 × (500 ± 5) мм |
| Максимальная скорость ветра | 45 м/с |
| Цвет радома | Чёрный |
| Рабочая температура | −50…+70 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой AH-15002 — 136–174 МГц.
- Коэффициент усиления AH-15002 — 2 дБи; больше усиление — уже луч.
- Ширина луча AH-15002: в горизонтальной плоскости 360°, в вертикальной 75°.
- Под разъёмы AH-15002 (1×UHF) подбирают джамперы и переходы.
- Габариты и масса AH-15002: Ø21 × (500 ± 5) мм.
Поставка и документы
Поставляем KADAMM AH-15002 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AH-15002?
1×UHF. Другие исполнения — уточняйте при заказе.
Какое усиление у AH-15002?
2 дБи. Ширина луча — 360°.
Что нужно для подбора AH-15002?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AH-15002.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AH-15002 — техническое описание 411.37 КБ
