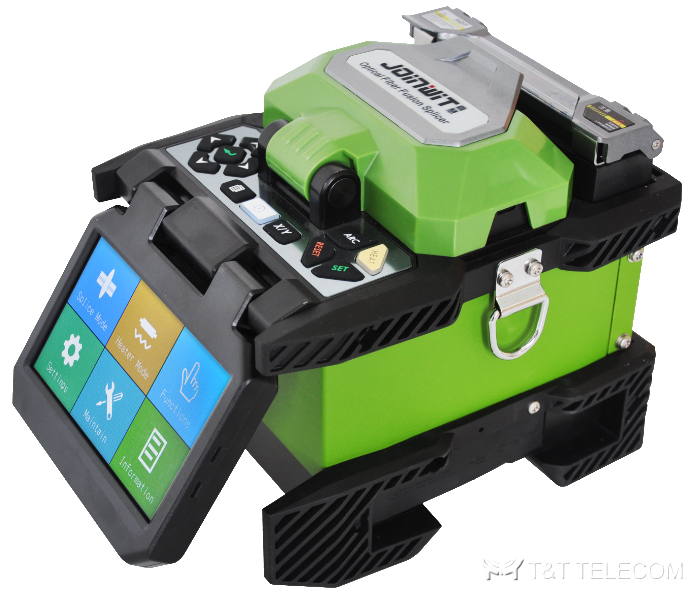

Joinwit JW4106S — аппарат для сварки оптоволокна при монтаже магистральных оптических линий. Сварочный аппарат выравнивает волокна по сердцевине и по оболочке, автоматически сращивает стандартные и эрбиевые легированные волокна по рекомендациям ITU-T G.651-G.655 и G.657 с типовыми потерями 0,02 дБ на одномодовом волокне.
Принцип работы
Специальный источник света освещает загруженные волокна, микроскоп проецирует их изображения на датчик, процессор обрабатывает изображения и выводит их на монитор. С помощью двигателей подачи, выравнивания и фокусировки процессор сближает волокна и выравнивает их в осевом и радиальном направлениях, после чего подаёт сигнал на дугу: высоковольтная цепь создаёт дуговой разряд между электродами, и высокая температура дуги сплавляет волокна. По изображению места сварки рассчитываются и отображаются потери. Затем место сварки центрируется в защитной гильзе и помещается в нагреватель для термоусадки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Метод выравнивания | точное выравнивание по сердцевине и по оболочке |
| Применимые волокна | распространённые оптические волокна, волокна в резиновой изоляции и перемычки по ITU-T G.651-653, ITU-T G.655 и ITU-T G.657 |
| Диаметр волокна | оболочка 80–150 мкм, покрытие 0,1–3 мм |
| Длина скола | 5–16 мм (покрытие до 250 мкм), 10 мм (покрытие 0,25–3 мм) |
| Потери на сварке (типовые) | 0,02 дБ (SMF), 0,01 дБ (MMF), 0,04 дБ (DSF) |
| Обратные потери (NZDSF) | не более 60 дБ |
| Время сварки (типовое) | 7 с |
| Время нагрева (типовое) | 18 с |
| Испытание на растяжение | 1,96–2,25 Н |
| Термоусадочные гильзы | 60 мм, 40 мм и ряд других |
| Дисплей | ЖК 4,3 дюйма |
| Увеличение | 320 / 88 |
| Память | 10 000 записей |
| Аккумулятор | 6400 мА·ч, около 220 циклов «сварка + нагрев» |
| Ресурс аккумулятора | 300–500 циклов заряда, заменяется пользователем |
| Ресурс электродов | типично 4000 сварок, заменяются пользователем |
| Подсветка | встроенные светильники высокой яркости |
| Условия эксплуатации | температура −10…+50 °C, влажность 0–95 %, высота 0–6000 м |
| Интерфейс оператора | графический |
| Внешние порты | USB, SD |
| Габариты | 120 (Ш) × 130 (В) × 154 (Г) мм без резиновой виброзащиты |
| Масса | 1,59 кг (основной блок), 0,37 кг (аккумулятор) |
Комплектность
- Сварочный аппарат волоконно-оптических кабелей Joinwit
- Прецизионный скалыватель с кейсом
- Защита экрана
- Лоток для охлаждения КДЗС
- Электроды
- Транспортировочный кейс, плечевой ремень
- Протокол заводского тестирования
- Кабель для подключения внешнего блока питания к сети 220 В с евровилкой
- Внешний блок питания / зарядки
- Встроенный литий-ионный аккумулятор 6400 мА·ч
- Руководство пользователя
