Кварцевый генератор Jauch на 12,228 МГц — тактовый генератор XO с выходом HCMOS для поверхностного монтажа (SMD) в металлокерамическом корпусе. Стандартный ряд включает 5 исполнений в корпусах JO32 и JO75. Производство Jauch Quartz GmbH (Германия).
Назначение и применение
Генератор формирует опорный тактовый сигнал частотой 12,228 МГц с логическими уровнями HCMOS для тактирования цифровых узлов на печатных платах с поверхностным монтажом. Выбор исполнения определяется размером корпуса, напряжением питания, ёмкостью нагрузки и требуемой стабильностью частоты.
Особенности

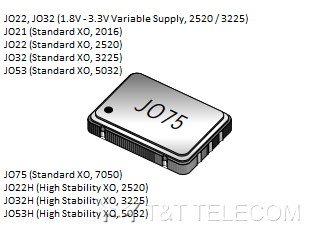

- Корпуса: JO32 — 3.2 x 2.5 мм; JO75 — 7.0 x 5.0 мм
- Стабильность частоты: от ±30 до ±50 ppm
- Напряжение питания: 3,3 В
- Ёмкость нагрузки: 15 пФ и 30 пФ
- Рабочая температура: −10…+70 °C и −40…+85 °C
- В таблицу также входят исполнения на 12,288 МГц
- Исполнения с индексом T1 в обозначении — на расширенный диапазон −40…+85 °C
В обозначении после типа корпуса указан код стабильности: G — ±30 ppm, B — ±50 ppm (по данным таблицы), далее — напряжение питания.
Стандартные исполнения
| Обозначение | Тип | Стабильность | Питание | Нагрузка | Раб. темп. | Корпус |
|---|---|---|---|---|---|---|
| O 12.2280-JO75-B-3.3-2-LF | JO75 | ±50 ppm | 3,3 В | 30 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 12.2880-JO32-B-3.3-1-LF | JO32 | ±50 ppm | 3,3 В | 15 пФ | -10...+70 °C | 3.2 x 2.5 мм |
| O 12.2880-JO32-B-3.3-1-T1-LF | JO32 | ±50 ppm | 3,3 В | 15 пФ | -40...+85 °C | 3.2 x 2.5 мм |
| O 12.2880-JO75-B-3.3-2-LF | JO75 | ±50 ppm | 3,3 В | 30 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 12.2880-JO75-G-3.3-2-T1-LF | JO75 | ±30 ppm | 3,3 В | 30 пФ | -40...+85 °C | 7.0 x 5.0 мм |
