Кварцевый генератор тактовый Jauch HCMOS SMD 11,0592 МГц | Металлокерамический корпус

Кварцевый генератор Jauch на 11,0592 МГц — тактовый генератор XO с выходом HCMOS для поверхностного монтажа (SMD) в металлокерамическом корпусе. Стандартный ряд включает 6 исполнений в корпусах JO32, JO53 и JO75. Производство Jauch Quartz GmbH (Германия).

Назначение и применение

Генератор формирует опорный тактовый сигнал частотой 11,0592 МГц с логическими уровнями HCMOS для тактирования цифровых узлов на печатных платах с поверхностным монтажом. Выбор исполнения определяется размером корпуса, напряжением питания, ёмкостью нагрузки и требуемой стабильностью частоты.

Особенности

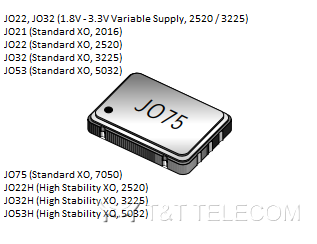

• Корпуса: JO32 — 3.2 x 2.5 мм; JO53 — 5.0 x 3.2 мм; JO75 — 7.0 x 5.0 мм
• Стабильность частоты: от ±50 до ±100 ppm
• Напряжение питания: 3,3 и 5,0 В
• Ёмкость нагрузки: 15 пФ и 30 пФ
• Рабочая температура: −10…+70 °C и −40…+85 °C
• В таблицу также входят исполнения на 11,2896 МГц
• Исполнения с индексом T1 в обозначении — на расширенный диапазон −40…+85 °C

В обозначении после типа корпуса указан код стабильности: B — ±50 ppm, A — ±100 ppm (по данным таблицы), далее — напряжение питания.

Стандартные исполнения
