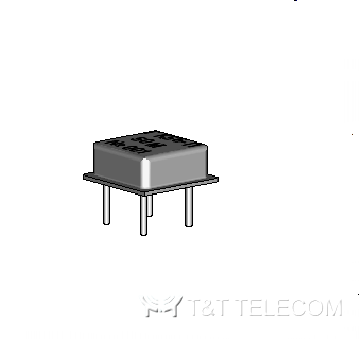

Кварцевый генератор простой (тактовый) ГК56-П-ММ
Кварцевые генераторы
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
ГК56-П-ММ — простой тактовый кварцевый генератор на диапазон частот 0,02–60 МГц в уменьшенном корпусе 12,7×12,7×5,7 мм. По электрическим параметрам модель соответствует ГК56-П, питание — 5 или 3,3 В.
Назначение и применение
Кварцевый генератор ГК56-П-ММ служит источником опорной тактовой частоты в цифровой и радиоэлектронной аппаратуре с ограниченным местом на плате; интервал рабочих температур — от −60 до +85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | от 0,02 до 60 МГц |
| Точность настройки при (+25±5) °C, в пределах | ±20×10⁻⁶ |
| Температурная нестабильность частоты в интервале рабочих температур, в пределах | ±50×10⁻⁶ |
| Интервал рабочих температур | от −60 до +85 °C |
| Напряжение питания | 5 В ±10% или 3,3 В ±10% |
| Габаритные размеры корпуса | 12,7×12,7×5,7 мм |
Документация
- Техническое описание GK56-P-MM (PDF)
- Техническое описание ГК56-П-ММ (PDF)
