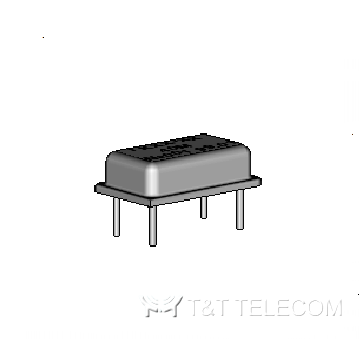

ГК56-П — простой тактовый кварцевый генератор на диапазон частот 0,02–60 МГц. Модель работает при питании 5 или 3,3 В и сохраняет параметры в интервале температур от −60 до +85 °C.
Назначение и применение
Кварцевый генератор ГК56-П применяется как источник опорной тактовой частоты в цифровой и радиоэлектронной аппаратуре. Корпус 20,3×12,7×5,7 мм; для компактных плат есть вариант ГК56-П-ММ в корпусе 12,7×12,7×5,7 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | от 0,02 до 60 МГц |
| Точность настройки при (+25±5) °C, в пределах | ±20×10⁻⁶ |
| Температурная нестабильность частоты в интервале рабочих температур, в пределах | ±50×10⁻⁶ |
| Интервал рабочих температур | от −60 до +85 °C |
| Напряжение питания | 5 В ±10% или 3,3 В ±10% |
| Габаритные размеры корпуса | 20,3×12,7×5,7 мм |
