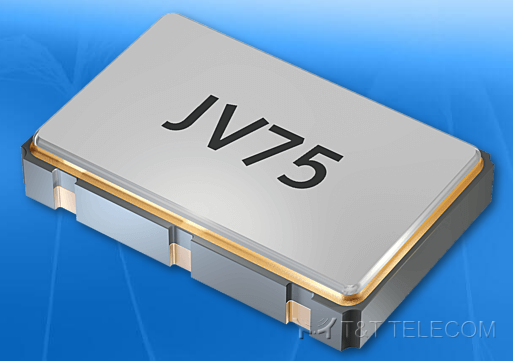

Кварцевый генератор Jauch JV75 (3.3 V) SMD HCMOS (1-125 МГц) | Управляемый напряжением

Кварцевый генератор Jauch JV75 (3.3 V) SMD HCMOS (1-125 МГц) | Управляемый напряжением
Кварцевые генераторы Jauch
ПроизводительJauch
Ценапо запросу
Запросить цену
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Кварцевые генераторы, управляемые напряжением (ГУН, VCXO), серии JV75 производства Jauch Quartz GmbH (Германия) — генераторы с выходом HCMOS на напряжение питания 3,3 В в корпусе для поверхностного монтажа размером 7,5 × 5,0 × 1,8 мм. Номинальные частоты серии лежат в сетке стандартных значений от 1 до 125 МГц; частоту генератора можно подстраивать управляющим напряжением.

Назначение и применение

Перестраиваемые кварцевые генераторы применяются в схемах фазовой автоподстройки частоты, в телекоммуникационном оборудовании и системах синхронизации, где опорную частоту требуется подстраивать под внешний сигнал.

Как читать таблицу

  • Стабильность частоты и диапазон перестройки указаны в миллионных долях (×10⁻⁶, в документации — ppm).
  • «Распиновка» — стандартная или опциональная разводка выводов по документации производителя.
  • Для части позиций в исходных данных вместо значения стабильности указан класс «D»; прочерк означает отсутствие данных.
  • В перечень входят также отдельные позиции серий JV53 и JVE75 с близкими параметрами.

Номенклатура

ОбозначениеЧастотаСтабильностьДиапазон перестройкиРаспиновкаРабочая температура, °C
O 1.5440-JV75-C-3.3-10-B-LF1,544 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 10.7520-JV75-C-3.3-05-B-LF10,752 МГц±25 ×10⁻⁶±50 ×10⁻⁶стандартная-10 … +70 °C
O 100.0-JV75-D-3.3-05-B-T1-LF100 МГцкласс D±50 ×10⁻⁶стандартная-40 … +85 °C
O 112.0-JV75-D-3.3-05-B-T1-LF112 МГцкласс D±50 ×10⁻⁶стандартная-40 … +85 °C
O 16.0-JV75-C-3.3-10-B-T1-LF16 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-40 … +85 °C
O 16.3840-JV75-B-3.3-10-B-LF16,384 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 19.440-JV75-C-3.3-05-B-LF19,44 МГц±25 ×10⁻⁶±50 ×10⁻⁶стандартная-10 … +70 °C
O 2.0480-JV75-C-3.3-10-B-LF2,048 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 20.0-JV75-C-3.3-10-B-LF20 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 24.5760-JV75-B-3.3-10-B-LF24,576 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 25.0-JV75-B-3.3-10-B-LF25 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 25.60-JV75-C-3.3-10-B-LF25,6 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 27.0-JV53-G-3.3-10-LF27 МГц±30 ×10⁻⁶±100 ×10⁻⁶—-10 … +70 °C
O 27.0-JV75-B-3.3-05-A-LF27 МГц±50 ×10⁻⁶±50 ×10⁻⁶опциональная-10 … +70 °C
O 27.0-JV75-B-3.3-10-A-LF27 МГц±50 ×10⁻⁶±100 ×10⁻⁶опциональная-10 … +70 °C
O 27.0-JV75-C-3.3-10-B-T1-LF27 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-40 … +85 °C
O 27.0-JVE75B-C-3.3-15-LF27 МГц±25 ×10⁻⁶±150 ×10⁻⁶—-10 … +70 °C
O 28.2240-JV75-B-3.3-10-B-LF28,224 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 32.0-JV75-C-3.3-10-B-LF32 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 32.7680-JV75-B-3.3-10-B-LF32,768 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 33.7920-JV75-B-3.3-10-B-T1-LF33,792 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-40 … +85 °C
O 34.3680-JV75-B-3.3-10-B-T1-LF34,368 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-40 … +85 °C
O 35.3280-JV75-C-3.3-10-B-LF35,328 МГц±25 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 38.880-JV75-B-3.3-10-B-LF38,88 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 4.0-JV75-C-3.3-10-A-T1-LF4 МГц±25 ×10⁻⁶±100 ×10⁻⁶опциональная-40 … +85 °C
O 44.7360-JV75-C-3.3-05-B-LF44,736 МГц±25 ×10⁻⁶±50 ×10⁻⁶стандартная-10 … +70 °C
O 52.0-JVE75B-B-3.3-15-T1-LF52 МГц±50 ×10⁻⁶±150 ×10⁻⁶—-10 … +70 °C
O 65.5360-JVE75A-C-3.3-08-LF65,536 МГц±25 ×10⁻⁶——-10 … +70 °C
O 66.0-JV75-B-3.3-10-B-LF66 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 74.17580-JV75-B-3.3-10-B-LF74,1758 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-40 … +85 °C
O 74.17580-JVE75B-C-3.3.3-15-LF74,1758 МГц±25 ×10⁻⁶±150 ×10⁻⁶—-10 … +70 °C
O 74.250-JV75-B-3.3-10-B-LF74,25 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 74.250-JVE75B-C-3.3-15-LF74,25 МГц±25 ×10⁻⁶±150 ×10⁻⁶—-10 … +70 °C
O 77.760-JVE75B-B-3.3-15-LF77,76 МГц±50 ×10⁻⁶±150 ×10⁻⁶—-10 … +70 °C
O 8.1920-JV75-B-3.3-10-B-LF8,192 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-10 … +70 °C
O 8.1920-JV75-B-3.3-15-B-LF8,192 МГц±50 ×10⁻⁶±150 ×10⁻⁶стандартная-10 … +70 °C
O 9.2160-JV75-B-3.3-10-B-T1-LF9,216 МГц±50 ×10⁻⁶±100 ×10⁻⁶стандартная-40 … +85 °C
