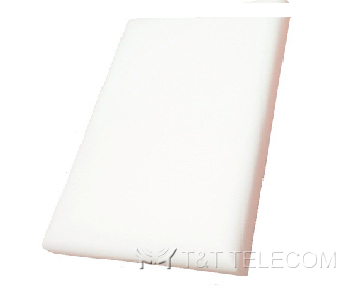

MA-WA82220DB-DP14 Антенна для малых сот, 698‑960 МГц/1700‑2700 МГц, 12‑13dBi, VPol / HPol, 35°, 50 W
Антенны для малых сот - стадионов, арен и аэропортов
ПроизводительMARS Antennas
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
MARS Antennas MA-WA82220DB-DP14 — двухдиапазонная антенна для малых сот на 698–960 и 1700–2700 МГц с совмещённой вертикальной и горизонтальной поляризацией. Разработана для арен и стадионов с высокой нагрузкой на сеть и поддерживает LTE, сотовую связь 2G/2.5G/3G, Wi-Fi и WiMAX. Антенна сертифицирована по продуктам интермодуляции (PIM) и подходит для многонесущих систем.
Особенности
- Эффективная и стабильная работа с усилением 12–13 дБи
- Обтекатель с защитой от ультрафиолета для установки в суровых климатических условиях
- Прочная, атмосферостойкая конструкция
- Простая установка с регулировкой по азимуту и углу места
- Эстетичный дизайн
- Ветровая нагрузка 200 км/ч
Электрические характеристики
| Рабочий диапазон частот | 698-960 МГц | 1700-2700 МГц |
| Усиление V-pol, типовое | 12 dBi | 13 dBi |
| Усиление H-pol, типовое | 13 dBi | 13 dBi |
| КСВН | 2.0 : 1 | |
| Поляризация | двойная | Вертикальная и горизонтальная |
| Развязка между портами, мин. | -22 dB | -37 dB |
| Ширина луча по уровню 3 дБ в горизонтальной плоскости | 35° | 35° |
| Ширина луча по уровню 3 дБ в вертикальной плоскости | 35° | 35° |
| Коэффициент защитного действия, мин | -22 dB | |
| Уровни мощности PIM, тип. | -150 dBc | |
| Максимальная подаваемая мощность | 50 Вт | |
| Волновое сопротивление | 50 Ом | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (ВxШxГ) | 800 x 600 x 110 мм |
| Разъемы | 2 x N female |
| Вес в сборе | ~ 6 кг |
| Способ монтажа | см. информацию для заказа |
| Обтекатель | пластик с защитой от УФ-лучей |
| Оборотная сторона | Химически пассивированный дюралюминий |
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | –55°C ... +65°C |
| Вибростойкость | Соответствует IEC 60721-3-4 |
| Ветровая нагрузка | 200 км/ч (сохраняет работоспособность) |
| Воспламеняемость | UL94 |
| Водонепроницаемость | IP-67 |
| Испытания на воздействие повышенной влажности | ETS 300 019-1-4,EN 302 085 (Annex A.1.1) |
| Испытания в солевом тумане | Соответствует IEC 68-2-11 |
Информация для заказа
| Модель | Исполнение |
|---|---|
| MA-WA82220-DBDP14 | Разъёмы 2 x N-Female, подходит для крепления MNT-25 |
| MA-WA82220DB-DP14D | Разъёмы 2 x 7-16 Female, подходит для крепления MNT-25 |
| MA-WA82220DB-DP14MD | Разъёмы 2 x 4.1/9.5 Female, подходит для крепления MNT-25 |
| MA-WA82220DB-DP14B | Разъёмы 2 x N-Female, в комплекте с креплением MNT-25 |
