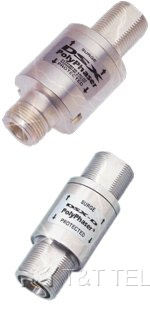

PolyPhaser серии DSX — двухдиапазонные коаксиальные грозоразрядники для защиты приёмопередающего радиочастотного оборудования. Устройство представляет собой всепогодный пассивный фильтр с блокировкой постоянного тока: ток разряда молнии с центрального контакта не проходит к центральному контакту, идущему к оборудованию.
Модель DSX-D может применяться непосредственно для защиты оборудования сотовой связи и PCS, где не требуется постоянный ток на центральном проводнике. Сверхкомпактный корпус объединён с разъёмами, полностью защищён от воздействия окружающей среды и допускает различные конфигурации разъёмов. Серия не требует обслуживания и рекомендована для передатчиков и приёмников.
Назначение и применение
Грозоразрядник включается в разрыв коаксиального фидера между антенной и приёмопередающим оборудованием и защищает оборудование от импульсных перенапряжений, вызванных грозовыми разрядами и статическим электричеством.
Особенности
- Компактный корпус, объединённый с разъёмами.
- Полная защита от воздействия окружающей среды.
- Блокировка постоянного тока (DC block).
- Минимальное пропускание энергии разряда.
- Не требует обслуживания.
- Многоразовое использование.
Технические характеристики
| Параметр | DSX | DSX-D |
|---|---|---|
| Импульс | 20 кА | 30 кА |
| Частотный диапазон | 700 МГц – 2,7 ГГц | 800 МГц – 2,0 ГГц |
| Вносимые потери | менее 0,01 дБ | менее 0,01 дБ |
| КСВН | менее 1,1 | менее 1,1 |
| Мощность | 300 Вт | 750 Вт |
| Разъём | N female | 7/16 female |
| Температурный диапазон | −40…+85 °C | −40…+85 °C |
| Вибрационные нагрузки | 5–100 Гц | 5–100 Гц |
