Грозоразрядники Telegartner

Подбор по параметрам
Название



Грозоразрядники Telegartner (Telegärtner) — коаксиальные устройства грозозащиты для антенно-фидерных трактов базовых станций и радиооборудования. Программа поставок включает модели с разъёмами N, 7-16, TNC и SMA на частоты до 2500 и до 6000 МГц, в проходном и панельном исполнении, часть моделей — со степенью защиты IP67.

Назначение

Коаксиальный грозоразрядник устанавливают в разрыв фидера — как правило, в месте ввода кабеля в аппаратную или контейнер базовой станции — и подключают к контуру заземления. При ударе молнии в мачту или антенну наведённый импульс отводится на землю, а радиооборудование остаётся защищённым. В рабочем режиме устройство пропускает высокочастотный сигнал с малыми потерями.

Программа поставок

Модель TelegartnerХарактеристики
J01017A00046000 МГц IP67, 150-250 В TNC male-TNC female
J01028A00332500 МГц IP67, 90 В, N female-N female
J01028A00342500 МГц IP67, 90 В, N female-N male
J01028A00372500 МГц IP67, 230 В, N female-N female
J01028A00382500 МГц IP67, 230 В, N female-N male

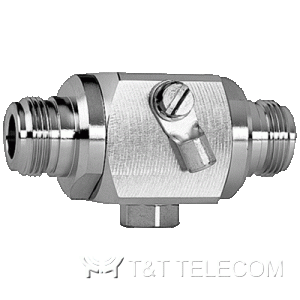

J01028A00432500 МГц 1000 В, N female-N female
J01028A00442500 МГц 90 В, N female-N female, панельный
J01028A00452500 МГц 230 В, N female-N female, панельный

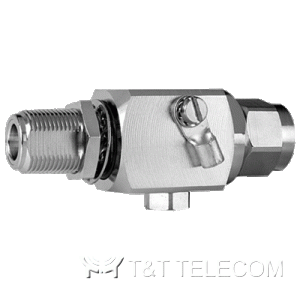

J01028A00462500 МГц 230 В, N female-N male, панельный

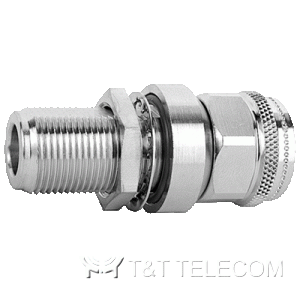

J01028A00476000 МГц 150-250 В, N female-N male, панельный

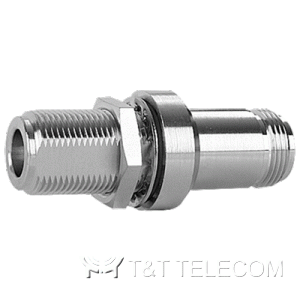

J01028A00486000 МГц 150-250 В, N female-N female, панельный

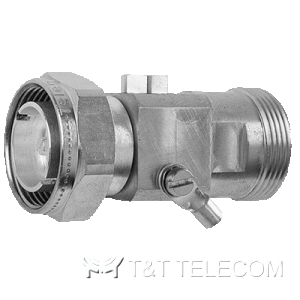

J01125A00352500 МГц IP67, 1,8 кВт, 716 male-716 female

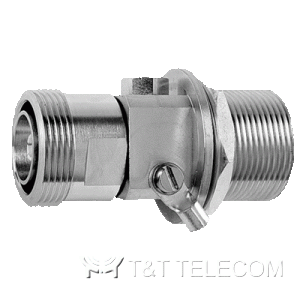

J01125A00362500 МГц IP67 1,8 кВт, 716 female-716 female
J01125A00372500 МГц 1,8 кВт, 716 female-716 male

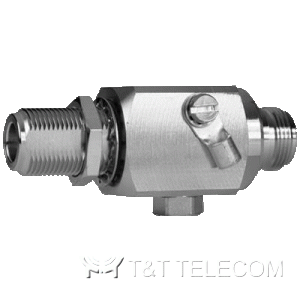

J01125A00382500 МГц 1,8 кВт, 716 female-716 female, панельный

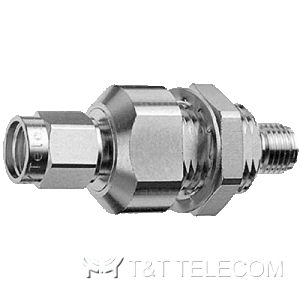

J01158A00016000 МГц 150-250 В, SMA male-SMA female

На что смотреть при выборе

  • рабочий частотный диапазон грозоразрядника и вносимые потери в полосе системы;
  • интерфейсы и пол разъёмов (N, 7-16, 4.3-10, TNC, SMA) под фидер и оборудование;
  • допустимую мощность в тракте и напряжение срабатывания;
  • исполнение: проходное, панельное (для установки на стену ввода) или с защитой IP67 для наружной установки;
  • наличие качественного заземления: грозоразрядник эффективен только при коротком соединении с контуром заземления.

Подбор и поставка

Подберём грозоразрядники под частотный диапазон, мощность и разъёмы антенно-фидерного тракта, при необходимости дополним заказ комплектами заземления кабеля и переходниками. Поставка по России.
