Грозоразрядник N-722Q Anli 3500 МГц 250 Вт, разъемы N (мама-мама)
Грозоразрядники Anli
ПроизводительAnli
Цена4 660 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

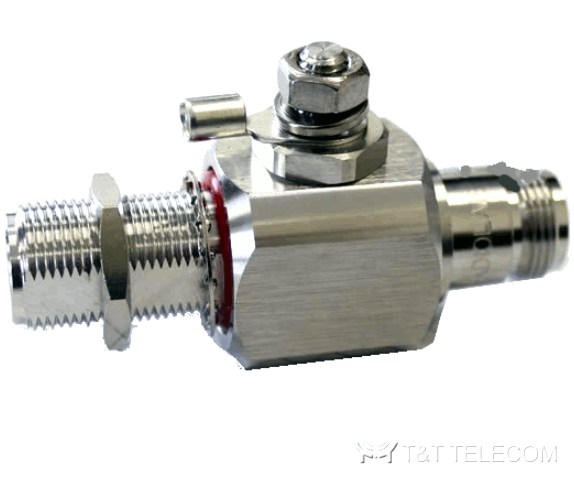

ANLI N-722Q — коаксиальный грозоразрядник с газонаполненным разрядником и разъёмами N-типа (мама-мама) для защиты приёмопередающего оборудования от грозовых перенапряжений и статического электричества. Рабочий диапазон — от постоянного тока до 3,5 ГГц, проходная мощность до 250 Вт.
Назначение и применение
Грозоразрядник включается в разрыв коаксиального фидера между антенной и приёмопередающим оборудованием и защищает оборудование от импульсных перенапряжений, вызванных грозовыми разрядами и статическим электричеством.
Особенности
- Низкие вносимые потери и малый КСВ в широком диапазоне — от DC до 3,5 ГГц.
- Быстрая замена газонаполненного защитного элемента — высокая ремонтопригодность.
- ВЧ разъём «под гайку» (bulkhead): установка на шкаф или любую плоскую панель толщиной до 5 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | N-722Q |
| Производитель | ANLI |
| Импеданс | 50 ± 5 Ом |
| Диапазон рабочих частот | DC — 3,5 ГГц |
| Вносимые потери, макс. | 0,15 дБ (2,45 ГГц); 0,17 дБ (3,5 ГГц) |
| Проходная мощность, макс. | 250 Вт |
| КСВН, макс. | 1,08 (2,45 ГГц); 1,12 (3,5 ГГц) |
| Напряжение зажигания | 300 В |
| Отводимый импульс, макс. | 6 кВ / 10 кА (8/20 мкс) |
| Разъёмы | N female — N female (мама-мама) |
| Диапазон рабочих температур | −55…+80 °C |
| Масса | 190 г |
