Крепление FIMO UCC

Подбор по параметрам
Название

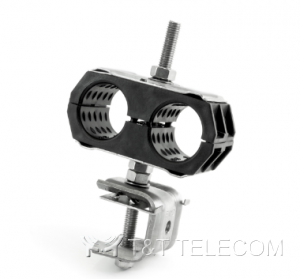

Крепление FIMO UCC — крепления для радиочастотного фидерного кабеля с центральным крепёжным винтом M8 или M10 и струбциной. Модельный ряд рассчитан на 2, 4, 6 и 8 кабелей диаметром от 9 до 1-5/8" (52).

Назначение

Крепления фиксируют фидер на мачте, кабельросте или стене с заданным шагом, разгружают кабель от собственного веса и ветровой нагрузки и не допускают его повреждения и смещения. Правильно выбранное крепление сохраняет форму гофрированного внешнего проводника и электрические характеристики кабеля.

Документация

Таблица размеров для модельного ряда FIMO UCC

UCC на 2 кабеля

АртикулКодDHhLУп.Вес
UCC 2x961 1560 02098 - 9100215650205
UCC 2x1161 1560 021110 - 11100215650205
UCC 2x1361 1560 012312 - 13100276850210
UCC 2x1/2"S (14)61 1560 021413 - 14100276850210
UCC 2x3/8" (16)61 1560 023815 - 16100276850210
UCC 2x1/2" (17)61 1560 021216 - 17100276850210
UCC 2x5/8" (24)61 1560 025821 - 23125389050265
UCC 2x7/8" (28)61 1560 027827 - 28125389050265
UCC 2x1.1/8" (38)61 1560 211836 - 381505411450265
UCC 2x1.1/4" (40)61 1560 211439 - 401505411450310
UCC 2x1.5/8" (52)61 1560 215850 - 522006613750310

UCC на 4 кабеля

АртикулКодDHhLУп.Вес
UCC 4x961 1560 04098 - 9100425650390
UCC 4x1161 1560 041110 - 11100425650230
UCC 4x1361 1560 041312 - 13125545650230
UCC 4x1/2"S (14)61 1560 041413 - 14125546850260
UCC 4x3/8" (16)61 1560 043815 - 16125546850260
UCC 4x1/2" (17)61 1560 041216 - 17125546850260
UCC 4X5/8" (24)61 1560 045821 - 23200769050260
UCC 4x7/8" (28)61 1560 047827 - 28200769050340
UCC 4x1.1/8" (38)61 1560 411836 - 3820010811450340
UCC 4x1.1/4" (40)61 1560 411439 - 4020010811450400
UCC 4x1.5/8" (52)61 1560 415850 - 5225013213750400

UCC на 6 кабелей

АртикулКодDHhLУп.Вес
UCC 6x961 1560 06098 - 9125635650265
UCC 6x1161 1560 061110 - 11125635650265
UCC 6x1361 1560 061312 - 13150816850310
UCC 6x1/2"S (14)61 1560 061413 - 14150816850310
UCC 6x3/8" (16)61 1560 063815 - 16150816850310
UCC 6x1/2" (17)61 1560 061216 - 17150816850310
UCC 6x5/8" (24)61 1560 065821 - 232001149050415
UCC 6x7/8" (28)61 1560 067827 - 282001149050415
UCC 6x1.5/8" (52)61 1560 615850 - 5230019813725580

UCC на 8 кабелей

АртикулКодDHhLУп.Вес
UCC 8x961 1560 08098 - 9150845650300
UCC 8x1161 1560 081110 - 11150845650300
UCC 8x1361 1560 081312 - 132001086850255
UCC 8x1/2"S (14)61 1560 081413 - 142001086850255
UCC 8x3/8" (16)61 1560 083815 - 162001086850255
UCC 8x1/2" (17)61 1560 081216 - 172001086850255
UCC 8x5/8" (24)61 1560 085821 - 232501529050480
UCC 8x7/8" (28)611 560 87827 - 282501529050480

На что смотреть при выборе

  • диаметр кабеля — посадочный размер крепления должен точно соответствовать наружному диаметру фидера;
  • количество кабелей в одном креплении и возможность установки в несколько ярусов;
  • тип несущей конструкции: уголок, труба, плоская полоса, монтажная рейка, стена;
  • материал — нержавеющая сталь или стойкий к ультрафиолету пластик для наружной установки;
  • шаг установки креплений по трассе по рекомендациям производителя кабеля.

Подбор и поставка

Подберём устройства крепления под диаметр и количество кабелей, тип несущих конструкций и длину трассы, при необходимости дополним заказ комплектами заземления, кабельными вводами и инструментом. Поставка по России.
