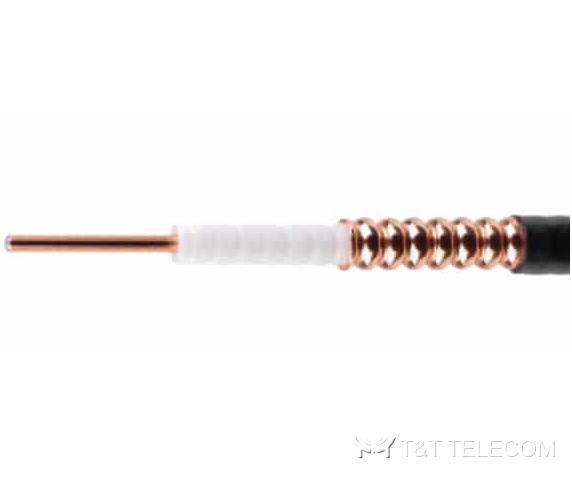

RFS CELLFLEX® LCF14-50J — коаксиальный фидерный кабель 1/4″ производства RFS (Германия). Применяется для межприборных соединений, перемычек и линий GPS в антенно-фидерных трактах. Волновое сопротивление — 50 +/- 1.5 Ом, максимальная частота — 15,8 ГГц, пиковая мощность — 10,9 кВт.
Технические характеристики кабеля LCF14-50
| Размер | 1/4" |
| Внутренний проводник | мм | 2.4 |
| Диэлектрик | мм | 6 |
| Внешний проводник | мм | 7.5 |
| Внешняя оболочка | мм | 10 |
| Огнестойкость | без галогенов |
| Рабочая температура | °C | от -50 до 85 |
| Волновое сопротивление | Ом | 50 +/- 1.5 |
| Максимальная частота | ГГц | 15,8 |
| Скорость распространения волны в кабеле | % | 83 |
| Погонная емкость | пФ/м | 80 |
| Погонная индуктивность | мкГн/м | 0.205 |
| Пиковая мощность | кВт | 10,9 |
| Пиковое напряжение | Вольт | 1050 |
| Напряжение пробоя (искрового разряда) оболочки | В (RMS) | 5000 |
| Возвратные потери (КСВН) | стандарт для 40-5925 МГц, премиум — согласно классу B |
| Мин. обратные потери (макс. КСВН) | дБ (КСВН) | стандарт 20 (1.222), премиум 24 (1.135) |
| Вес | кг/м | 0.11 |
| Минимальный радиус изгиба, одинарный изгиб | мм | 40 |
| Минимальный радиус изгиба, повторяющиеся изгибы | мм | 85 |
| Изгибающий момент | Н·м | 1.9 |
| Предел прочности | Н | 890 |
| Рекомендуемый / максимальный шаг зажима | м | 0.5 / 1 |
Разъёмы для кабелей LCF14-50, SCF14-50
| Модель | Описание |
|---|
| 43M-SCF14-D02 | Разъём 4.3-10 male для коаксиального кабеля 1/4″, прямой, уплотнение термоусадочной муфтой |
| 716M-SCF14-001 | Разъём 7-16 DIN male для кабеля 1/4″, прямой, уплотнение термоусадочной муфтой |
| NF-LCF14-D01 | Разъём N female для кабеля 1/4″, OMNI FIT™ Premium, прямой, уплотнительное кольцо и компрессионное уплотнение |
| NF-SCF14-D01 | Разъём N female для кабеля 1/4″, OMNI FIT™ Premium, прямой, резьбовая прокладка и круговое (360°) компрессионное уплотнение |
| NM-LCF14-D01 | Разъём N male для кабеля 1/4″, OMNI FIT™ Premium, прямой, уплотнительное кольцо и компрессионное уплотнение |
| NMR-LCF14-D01 | Угловой разъём N male для кабеля 1/4″, OMNI FIT™ Premium, уплотнительное кольцо и компрессионное уплотнение |
| NMR-SCF14-045 | Разъём N male для кабеля 1/4″, угловой, уплотнение термоусадочной муфтой, серебро/серебро |
| NM-SCF14-D01 | Разъём N male для кабеля 1/4″, OMNI FIT™ Premium, прямой, резьбовая прокладка и круговое (360°) компрессионное уплотнение |
| SMAM-SCF14-002 | Разъём SMA male для кабеля 1/4″, прямой, уплотнительное кольцо, латунь/золото |
| TNCM-SCF14-001 | Разъём TNC male для кабеля 1/4″, прямой, уплотнение термоусадочной муфтой, серебро/золото |
Аксессуары для LCF14-50
| Обозначение RFS | Краткое описание |
|---|
| EAR-14-L | Комплект заземления, предварительно сформированный ремешок из медного сплава |
| GKSPEED20-14P | Комплект высокоскоростного заземления для CELLFLEX LCF14 |
| GKSPEED20-14S | Комплект высокоскоростного заземления для CELLFLEX LCF14 |
| HOIST1-38C | Подъемная ручка для коаксиального кабеля и эллиптического волновода, закрытая шнуровка |
| HOIST2-14C | Подъемная ручка для коаксиального кабеля и эллиптического волновода, закрытая шнуровка |
| HOIST2-L01 | Подъемная ручка для коаксиального кабеля и эллиптического волновода, шнуровка |
| NF-LCF14-D01 | Гнездовой разъем N Female для коаксиального кабеля 1/4″, OMNI FIT™ Premium, |
| NM-LCF14-D01 | Штекерный разъем N для коаксиального кабеля 1/4″, OMNI FIT™ Premium, |
| NMR-LCF14-D01 | Угловой штекер N для коаксиального кабеля 1/4″, OMNI FIT™ Premium, |
| RSB-S38/L14 | RSB-зажим для крепления кабеля (включая зажимную накладку) |
| TRIM-B09 | Запасные лезвия для комбинированного инструмента |
| TRIM-FL14-12 | Инструмент для развальцовки LCF 1/4″ и LCF 1/2″ для универсальных обрезных инструментов |
| TRIM-IL14-D01 | Вставка для инструмента подготовки (универсальный инструмент для обрезки кромок), кабель CELLFLEX® 1/4″ для семейства разъемов OMNI FIT Premium D01 |
| TRIM-SET-L14-D01 | Комбинированный инструмент (универсальный инструмент для обрезки кромок), кабель CELLFLEX® 1/4″ для семейства разъемов OMNI FIT Premium D01 |
| TRIM-T01 | Набор ручных инструментов для установки разъемов и комплектов заземления на кабели CELLFLEX® |
