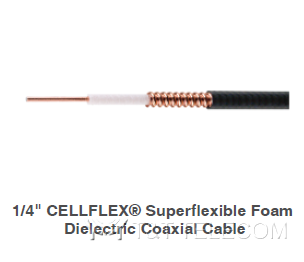

RFS CELLFLEX® SCF14-50JFN — особо гибкий коаксиальный кабель 1/4″ с изоляцией из вспененного полиэтилена низкой плотности и спирально гофрированным внешним проводником, в огнестойкой оболочке. Используется для перемычек и изготовления кабельных сборок для антенно-фидерного тракта базовых станций.
Типовые зависимости затухания и мощности от частоты
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|
| 0,5 | 0,401 | 5,5 |
| 1 | 0,568 | 5,5 |
| 1,5 | 0,696 | 5,5 |
| 2 | 0,804 | 5,5 |
| 10 | 1,81 | 3,66 |
| 20 | 2,56 | 2,58 |
| 30 | 3,15 | 2,1 |
| 50 | 4,08 | 1,62 |
| 88 | 5,45 | 1,21 |
| 100 | 5,82 | 1,14 |
| 108 | 6,06 | 1,09 |
| 150 | 7,17 | 0,922 |
| 174 | 7,75 | 0,854 |
| 200 | 8,33 | 0,794 |
| 300 | 10,3 | 0,643 |
| 400 | 12,0 | 0,553 |
| 450 | 12,7 | 0,519 |
| 500 | 13,5 | 0,491 |
| 512 | 13,6 | 0,485 |
| 600 | 14,8 | 0,446 |
| 700 | 16,1 | 0,411 |
| 800 | 17,3 | 0,382 |
| 824 | 17,6 | 0,376 |
| 894 | 18,4 | 0,36 |
| 900 | 18,4 | 0,359 |
| 925 | 18,7 | 0,354 |
| 960 | 19,1 | 0,347 |
| 1000 | 19,5 | 0,339 |
| 1250 | 22 | 0,3 |
| 1500 | 24,3 | 0,272 |
| 1700 | 26,1 | 0,254 |
| 1800 | 26,9 | 0,246 |
| 2000 | 28,5 | 0,232 |
| 2100 | 29,3 | 0,226 |
| 2200 | 30,1 | 0,22 |
| 2400 | 31,6 | 0,209 |
| 3000 | 35,8 | 0,185 |
| 3500 | 39,1 | 0,169 |
| 4000 | 42,2 | 0,157 |
| 5000 | 48 | 0,138 |
| 6000 | 53,4 | 0,124 |
| 7000 | 58,6 | 0,113 |
| 8000 | 63,4 | 0,104 |
| 9000 | 68,1 | 0,097 |
| 10000 | 72,6 | 0,091 |
| 12000 | 81 | 0,081 |
| 14000 | 89 | 0,074 |
| 16000 | 97 | 0,068 |
| 18000 | 105 | 0,063 |
| 20000 | 112 | 0,059 |
Разъёмы для кабелей LCF14-50, SCF14-50
| Модель | Описание |
|---|
| 43M-SCF14-D02 | Разъём 4.3-10 male для коаксиального кабеля 1/4″, прямой, уплотнение термоусадочной муфтой |
| 716M-SCF14-001 | Разъём 7-16 DIN male для кабеля 1/4″, прямой, уплотнение термоусадочной муфтой |
| NF-LCF14-D01 | Разъём N female для кабеля 1/4″, OMNI FIT™ Premium, прямой, уплотнительное кольцо и компрессионное уплотнение |
| NF-SCF14-D01 | Разъём N female для кабеля 1/4″, OMNI FIT™ Premium, прямой, резьбовая прокладка и круговое (360°) компрессионное уплотнение |
| NM-LCF14-D01 | Разъём N male для кабеля 1/4″, OMNI FIT™ Premium, прямой, уплотнительное кольцо и компрессионное уплотнение |
| NMR-LCF14-D01 | Угловой разъём N male для кабеля 1/4″, OMNI FIT™ Premium, уплотнительное кольцо и компрессионное уплотнение |
| NMR-SCF14-045 | Разъём N male для кабеля 1/4″, угловой, уплотнение термоусадочной муфтой, серебро/серебро |
| NM-SCF14-D01 | Разъём N male для кабеля 1/4″, OMNI FIT™ Premium, прямой, резьбовая прокладка и круговое (360°) компрессионное уплотнение |
| SMAM-SCF14-002 | Разъём SMA male для кабеля 1/4″, прямой, уплотнительное кольцо, латунь/золото |
| TNCM-SCF14-001 | Разъём TNC male для кабеля 1/4″, прямой, уплотнение термоусадочной муфтой, серебро/золото |
Маркировка наружной оболочки
- J — стандартные оболочки из чёрного полиэтилена
- JGR — оболочки из серого полиэтилена
- JFN — огнестойкие и огнеупорные оболочки
- A (после марки изделия) — отличает кабели от предыдущей версии
