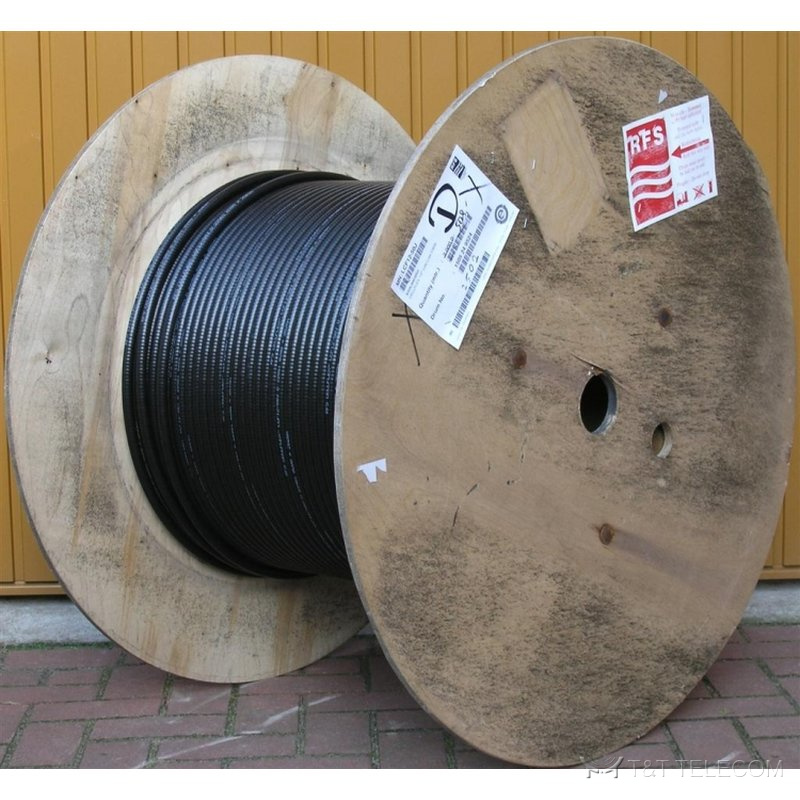

LCF12-50JL кабель коаксиальный фидерный CELLFLEX 1/2" Lite, облегченный
Кабель 1/2"
ПроизводительRFS
Цена332 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RFS CELLFLEX® LCF12-50JL — гибкий облегчённый коаксиальный кабель 1/2″ с гофрированным алюминиевым внешним проводником, внутренним алюминиевым проводником с медным покрытием и диэлектриком из пенополиэтилена. Конструкция сочетает гибкость, прочность и низкие потери; малый вес сокращает трудозатраты на монтаж и операционные расходы по сравнению с медными линиями. Максимальная рабочая частота — 11,7 ГГц.
Назначение и применение
Фидерные линии для широковещательных и наземных СВЧ-антенн, базовых станций сотовой связи, PCS и ESMR, кабели антенных решёток и соединения радиооборудования. Гофрированный внешний проводник обеспечивает надёжную фиксацию разъёма и гибкость при монтаже в стеснённых условиях.
Затухание и мощность
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|---|---|
| 150 | 2,91 | 3,06 |
| 450 | 5,13 | 1,73 |
| 600 | 5,97 | 1,49 |
| 800 | 6,94 | 1,28 |
| 900 | 7,39 | 1,20 |
| 1800 | 10,7 | 0,832 |
| 2200 | 11,9 | 0,748 |
| 7000 | 22,7 | 0,392 |
| 11700 | 30,6 | 0,291 |
Исполнения с нормированным КСВН
| Модель | Диапазон частот, МГц | Возвратные потери, дБ (КСВН) |
|---|---|---|
| LCF12-50JL | стандарт | 18 (1,288:1) |
| LCF12-50JL-P1 | 410 - 470 | 23 (1,152:1) |
| LCF12-50JL-P2 | 806 - 960 | 24 (1,135:1) |
| LCF12-50JL-P3 | 1425 - 1535 | 24 (1,135:1) |
| LCF12-50JL-P4 | 1700 - 1880 | 24 (1,135:1) |
| LCF12-50JL-P5 | 1710 - 2155 | 28 (1.083:1) |
| LCF12-50JL-P6 | 1900 - 2200 | 24 (1,135:1) |
| LCF12-50JL-P7 | 824 - 960 и 1850 - 1990 | 24 (1,135:1) |
| LCF12-50JL-P8 | 890 - 960 и 1710 - 2200 | 23 (1,152:1) |
Кабель также выпускается в огнестойкой оболочке — суффикс JFNL.
Документация
- LCF12-50JL. Техническая спецификация 90.86 КБ
