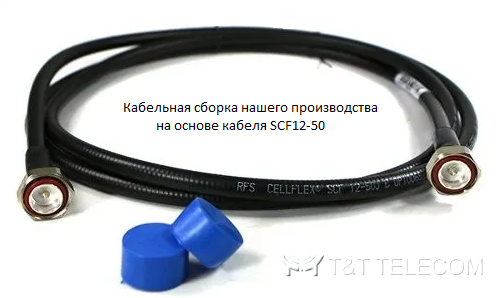

RFS SCF12-50J — коаксиальный фидерный кабель CELLFLEX® 1/2″ Superflexible, особо гибкий, со вспененным диэлектриком. Сверхгибкий кабель применяется для перемычек (джамперов) и коротких участков антенно-фидерного тракта, где важен малый радиус изгиба; на его основе изготавливаются кабельные сборки для базовых станций.
Назначение и применение
Типичные области применения — питающие линии вещательных и наземных СВЧ-антенн, базовых станций сотовой связи, PCS и ESMR, кабельных антенных решёток и межсоединения радиоаппаратуры.
Особенности
- Низкое затухание — высокая эффективность передачи сигнала в радиочастотной системе.
- Полный экран: сплошной внешний проводник образует непрерывный экран от радио- и электромагнитных помех.
- Низкий КСВ: специальные версии со сверхнизким КСВ снижают уровень шумов системы.
- Высокая интермодуляционная стойкость: сплошные внутренний и внешний проводники практически исключают интермодуляцию, что подтверждено заводскими испытаниями RFS.
- Высокая допустимая мощность благодаря малому затуханию, хорошему теплообмену и температурной стабильности диэлектрика.
Основные параметры
| Параметр | Значение |
|---|
| Диаметр | 13,7 мм |
| Масса | 17 кг/км |
Погонное затухание и номинальная мощность
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт | Частота, МГц | Затухание, дБ/100 м | Мощность, кВт | Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|
| 0,5 | 0,221 | 24 | 500 | 7,44 | 0,949 | 2000 | 15,8 | 0,447 |
| 1 | 0,312 | 22,6 | 512 | 7,53 | 0,938 | 2100 | 16,3 | 0,433 |
| 1,5 | 0,383 | 18,4 | 600 | 8,2 | 0,861 | 2200 | 16,7 | 0,423 |
| 2 | 0,442 | 16 | 700 | 8,91 | 0,792 | 2400 | 17,5 | 0,403 |
| 10 | 0,995 | 7,1 | 750 | 9,24 | 0,764 | 2500 | 17,9 | 0,394 |
| 20 | 1,41 | 5,01 | 800 | 9,57 | 0,738 | 2600 | 18,4 | 0,384 |
| 30 | 1,73 | 4,08 | 824 | 9,72 | 0,726 | 2700 | 18,8 | 0,376 |
| 50 | 2,25 | 3,14 | 894 | 10,2 | 0,692 | 3000 | 19,9 | 0,355 |
| 88 | 3,01 | 2,35 | 900 | 10,2 | 0,692 | 3500 | 21,8 | 0,324 |
| 100 | 3,21 | 2,2 | 925 | 10,4 | 0,679 | 4000 | 23,5 | 0,3 |
| 108 | 3,34 | 2,11 | 960 | 10,6 | 0,666 | 5000 | 26,8 | 0,263 |
| 150 | 3,96 | 1,78 | 1000 | 10,8 | 0,654 | 6000 | 29,8 | 0,237 |
| 174 | 4,27 | 1,65 | 1250 | 12,2 | 0,579 | 7000 | 32,7 | 0,216 |
| 200 | 4,6 | 1,53 | 1400 | 13 | 0,543 | 8000 | 35,5 | 0,199 |
| 300 | 5,68 | 1,24 | 1500 | 13,5 | 0,523 | 9000 | 38,1 | 0,185 |
| 400 | 6,61 | 1,07 | 1700 | 14,5 | 0,487 | 10000 | 40,6 | 0,174 |
| 450 | 7,04 | 1 | 1800 | 14,9 | 0,474 | 12000 | н/д | н/д |
Для кабеля доступны разъёмы в версиях 7-16, 4.3-10 и N. См. также кабель SCF-12-50JFN.
