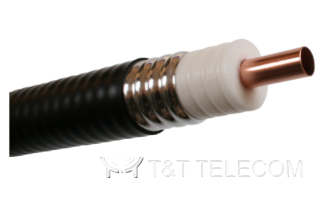

RFS CELLFLEX® Lite LCFS114-50JL — облегчённый коаксиальный кабель 1-1/4″ 50 Ом с низким уровнем потерь и диэлектриком из вспененного полиэтилена. Предназначен для линий передачи, где важен малый вес: упрощает транспортировку и монтаж, снижает нагрузку на подъёмные механизмы. Максимальная рабочая частота — 3.6 ГГц, максимальная мощность — 176 кВт.
Особенности
- Малый вес — меньше трудозатрат и требований к подъёмным механизмам при монтаже
- Экономичная альтернатива медным линиям передачи
- Совместимость с существующей оснасткой и комплектующими для радиочастотных систем
- Затухание сопоставимо с традиционными кабельными линиями
- Специальные разъёмы обеспечивают низкий уровень интермодуляционных искажений (PIM)
- Доступен в полиэтиленовой или огнезащитной оболочке с защитой от УФ — для применения вне и внутри помещений
- Пожарная безопасность: без галогенов
- Фазостабилизированные и фазосогласованные кабели — по запросу; согласование КСВН на требуемый диапазон — по техническому заданию
Технические характеристики
| Внутренний проводник: медная трубка | мм (дюйм) | 13.1 (0.52) |
| Внутренний диэлектрик: Вспененный Полиэтилен | мм (дюйм) | 32.7 (1.29) |
| Внешний проводник: Гофрированная медь | мм (дюйм) | 35.9 (1.41) |
| Оболочка: Полиэтилен, PE | мм (дюйм) | 38.9 (1.53) |
Механические параметры
| Масса, приблизительно | кг/м (фунт/фут) | 0.65 (0.44) |
| Минимальный радиус изгиба, один изгиб | мм (дюйм) | 200 (8) |
| Минимальный радиус изгиба, многократное изгибание | мм (дюйм) | 380(15) |
| Изгибающий момент | Н·м (фунт·фут) | 38 (28) |
| Максимальное растягивающее усилие | Н (фунт) | 2000 (450) |
| Рекомендуемое максимальное расстояние между креплениями | м (фут) | 1.0/1.2 (3.25/4.0) |
Электрические параметры
| Волновое сопротивление | Ом | 50 +/- 1 |
| Коэффициент укорочения (фазовая скорость распространения волны по отнош. к скор. света в вакууме) | % | 90 |
| Ёмкость | пФ/м (пФ/фут) | 75.0 (22.9) |
| Индуктивность | мкГн/м (мкГн/фут) | 0.185 (0.056) |
| Максимальная рабочая частота | ГГц | 3.6 |
| Максимальное пробивное переменное напряжение (RMS-тест) | В | 10000 |
| Максимальная мощность | кВт | 176 |
| Номинальное радиочастотное напряжение | В | 4200 |
| Сопротивление постоянному току внутреннего проводника | Ом/км (Ом/1000 фут) | 0.83 (0.25) |
| Сопротивление постоянному току внешнего проводника | Ом/км (Ом/1000 фут) | 0.9 (0.27) |
| Температура хранения | °С (°F) | -70…+85 (-94…+185) |
| Температура монтажа | °С (°F) | -40…+60 (-40…+140) |
| Температура эксплуатации | °С (°F) | -50…+85 (-58…+185) |
Затухание и средняя мощность
| Частота, МГц | Затухание, дБ/100 м | Затухание, дБ/100 фут | Мощность, кВт |
|---|
| 0.5 | 0.0607 | 0.0185 | 176 |
| 1.0 | 0.0860 | 0.0262 | 132 |
| 1.5 | 0.105 | 0.0321 | 108 |
| 2.0 | 0.122 | 0.0371 | 92.7 |
| 10 | 0.274 | 0.0835 | 41.3 |
| 20 | 0.389 | 0.119 | 29.1 |
| 30 | 0.478 | 0.146 | 23.7 |
| 50 | 0.621 | 0.189 | 18.2 |
| 88 | 0.831 | 0.253 | 13.6 |
| 100 | 0.887 | 0.270 | 12.8 |
| 108 | 0.923 | 0.281 | 12.3 |
| 150 | 1.10 | 0.334 | 10.3 |
| 174 | 1.18 | 0.361 | 9.58 |
| 200 | 1.27 | 0.388 | 8.91 |
| 300 | 1.58 | 0.480 | 7.16 |
| 400 | 1.84 | 0.559 | 6.15 |
| 450 | 1.95 | 0.596 | 5.80 |
| 500 | 2.07 | 0.630 | 5.46 |
| 512 | 2.09 | 0.638 | 5.41 |
| 600 | 2.28 | 0.695 | 4.96 |
| 700 | 2.48 | 0.756 | 4.56 |
| 750 | 2.57 | 0.785 | 4.40 |
| 800 | 2.67 | 0.813 | 4.24 |
| 824 | 2.71 | 0.826 | 4.17 |
| 894 | 2.83 | 0.864 | 4.00 |
| 900 | 2.84 | 0.867 | 3.98 |
| 925 | 2.89 | 0.880 | 3.91 |
| 960 | 2.95 | 0.898 | 3.83 |
| 1000 | 3.01 | 0.918 | 3.76 |
| 1250 | 3.41 | 1.04 | 3.32 |
| 1400 | 3.63 | 1.11 | 3.12 |
| 1500 | 3.77 | 1.15 | 3.00 |
| 1800 | 4.18 | 1.27 | 2.71 |
| 1900 | 4.31 | 1.31 | 2.62 |
| 2000 | 4.44 | 1.35 | 2.55 |
| 2100 | 4.56 | 1.39 | 2.48 |
| 2200 | 4.69 | 1.43 | 2.41 |
| 2500 | 5.04 | 1.54 | 2.24 |
| 2600 | 5.16 | 1.57 | 2.19 |
| 2700 | 5.27 | 1.61 | 2.15 |
| 3000 | 5.60 | 1.71 | 2.02 |
| 3300 | 5.92 | 1.81 | 1.91 |
| 3600 | 6.23 | 1.90 | 1.82 |
| 3700 | 6.33 | 1.93 | 1.79 |
| 3800 | 6.43 | 1.96 | 1.76 |
Затухание — при температуре кабеля 20 °C (68 °F); средняя мощность — при температуре окружающей среды 40 °C (104 °F).
