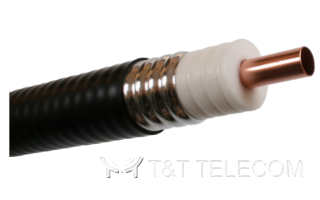

RFS CELLFLEX® LCFS114-50JFNA — фидерный коаксиальный кабель 1-1/4″ с низким уровнем потерь, диэлектриком из вспененного полиэтилена и огнестойкой безгалогенной оболочкой (LS0H). Применяется в фидерных трактах базовых станций сотовой связи, радиовещательных и наземных микроволновых антенн, систем пейджинговой связи и специализированных радиосетей. Максимальная рабочая частота — 3.6 ГГц, максимальная мощность — 176 кВт.
Информация для заказа
| LCFS114-50JA | Безгалогеновый |
| LCFS114-50JL | Безгалогеновый, внешний проводник - алюминий (Lite-малый вес) |
| LCFS114-50JFNA | Огнестойкий безгалогенный, LS0H |
| LCFS114-50CPR | Огнестойкий безгалогенный, LS0H, Соответствует требованиям нового регламента (EU) CPR |
Кабели повышенного качества (по индивидуальному заказу)
Базовые исполнения: LCF114-50J, LCF114-50JFN, LCF114-50CPR, LCF114-50JL.
| Стандартное затухание | Улучшенное затухание | Частотный диапазон, МГц | Возвратные потери / КСВН / коэф. отражения |
|---|
| – | A0 | указывается при заказе | 18.0 дБ / 1.288:1 / 12.6% |
| P1 | A1 | 410-470 | 23.0 дБ / 1.152:1 / 7.1% |
| P2 | A2 | 806-960 | 24.0 дБ / 1.135:1 / 6.3% |
| P3 | A3 | 1425-1535 | 24.0 дБ / 1.135:1 / 6.3% |
| P4 | A4 | 1700-1880 | 24.0 дБ / 1.135:1 / 6.3% |
| P5 | A5 | 1850-1990 | 28.0 дБ / 1.083:1 / 4.0% |
| P6 | A6 | 1900-2200 | 24.0 дБ / 1.135:1 / 6.3% |
| P7 | A7 | 824-960 / 1850-1990 | 24.0 дБ / 1.135:1 / 6.3% |
| P8 | A8 | 890-960 / 1710-2200 | 23.0 дБ / 1.152:1 / 7.1% |
При заказе указывается вид исполнения, например LCF114-50J-A0.
Особенности
- Крайне низкое затухание — эффективное прохождение сигнала, особенно на высоких частотах
- Полное экранирование: медный внешний проводник образует непрерывный радиочастотный/электромагнитный экран
- Низкий КСВН, способствующий низкому уровню шума системы
- Конструкция проводников практически исключает интермодуляционные искажения
- Высокая номинальная мощность благодаря малому затуханию, хорошему теплообмену и стабильности диэлектрика
Технические характеристики
| Внутренний проводник: медная трубка | мм | 13.1 |
| Внутренний диэлектрик: Вспененный Полиэтилен | мм | 32.7 |
| Внешний проводник: Гофрированная медь | мм | 35.9 |
| Оболочка: Полиэтилен, PE | мм | 39.0 |
Механические параметры
| Масса, приблизительно | кг/м | 0.86 |
| Минимальный радиус изгиба, один изгиб | мм | 200 |
| Минимальный радиус изгиба, многократное изгибание | мм | 380 |
| Изгибающий момент | Н*м | 43 |
| Максимальное растягивающее усилие | Н | 2490 |
| Рекомендуемое максимальное расстояние между креплениями | м | 1.0/1.2 |
Электрические параметры
| Волновое сопротивление | [Ом] | 50 +/-1 |
| Коэффициент укорочения (фазовая скорость распространения волны по отнош. к скор. света в вакууме) | [%] | 89 |
| Ёмкость | пФ/м | 75.0 |
| Индуктивность | мкГн/м | 0.188 |
| Максимальная рабочая частота | [ГГц] | 3.6 |
| Максимальное пробивное переменное напряжение (RMS-тест) | [В] | 10000 |
| Максимальная мощность | [кВт] | 176 |
| Номинальное радиочастотное напряжение | [В] | 4200 |
| Сопротивление постоянному току внутреннего проводника | Ом/км | 0.83 |
| Сопротивление постоянному току внешнего проводника | Ом/км | 0.73 |
| Температура хранения | °С | -70…+85 |
| Температура монтажа | °С | -40…+60 |
| Температура эксплуатации | °С | -50…+85 |
Затухание и максимальная мощность в зависимости от частоты
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт | Частота, МГц | Затухание, дБ/100 м | Мощность, кВт | Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|
| 0,5 | 0,0558 | 176 | 400 | 1,69 | 6,5 | 1400 | 3,37 | 3,26 |
| 1 | 0,079 | 139 | 450 | 1,81 | 6,07 | 1500 | 3,5 | 3,14 |
| 1,5 | 0,0969 | 113 | 500 | 1,91 | 5,76 | 1900 | 4 | 2,75 |
| 2 | 0,112 | 98,2 | 512 | 1,94 | 5,67 | 2000 | 4,12 | 2,67 |
| 10 | 0,252 | 43,6 | 600 | 2,11 | 5,21 | 2100 | 4,24 | 2,59 |
| 20 | 0,358 | 30,7 | 700 | 2,29 | 4,8 | 2200 | 4,35 | 2,53 |
| 30 | 0,44 | 25 | 750 | 2,38 | 4,62 | 2500 | 4,69 | 2,34 |
| 50 | 0,572 | 19,2 | 800 | 2,47 | 4,45 | 2600 | 4,8 | 2,29 |
| 88 | 0,765 | 14,4 | 824 | 2,51 | 4,38 | 2700 | 4,9 | 2,24 |
| 100 | 0,817 | 13,5 | 894 | 2,62 | 4,2 | 3000 | 5,21 | 2,11 |
| 108 | 0,851 | 12,9 | 900 | 2,63 | 4,18 | 3300 | 5,51 | 2 |
| 150 | 1,01 | 10,9 | 925 | 2,67 | 4,12 | 3600 | 5,8 | 1,9 |
| 174 | 1,09 | 10,1 | 960 | 2,73 | 4,03 | 3700 | 5,9 | 1,86 |
| 200 | 1,17 | 9,4 | 1000 | 2,79 | 3,94 | 3800 | 5,99 | 1,84 |
| 300 | 1,45 | 7,58 | 1250 | 3,16 | 3,48 | 4000 | нд | нд |
Примечание об огнестойких кабелях
Огнестойкие кабели (flame retardant) при одиночной прокладке значительно снижают скорость распространения огня и самопроизвольно гаснут после удаления источника пламени. Однако при вертикальной прокладке жгута кабелей, например в стояках, пламя может распространяться вдоль кабелей (эффект дымохода) — для таких случаев следует использовать специальные кабели, препятствующие распространению огня.
