Кабель Acome HPL 50-7/8 LA
Кабель фидерный
ПроизводительAcome
Цена428 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

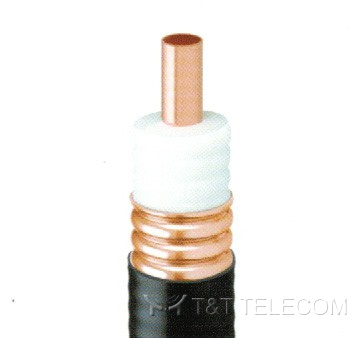

Acome HPL 50-7/8 LA — коаксиальный фидерный кабель 7/8″ серии Hypercell® (Франция) для антенно-фидерного тракта базовых станций сотовой связи. Внешний проводник — кольцевая гофрированная медная трубка, внутренний — медная трубка, диэлектрик из вспененного полиэтилена. Кабель рассчитан на рабочие частоты до 5 ГГц, имеет низкий уровень интермодуляции IM3 -158 дБ (типично -163 дБ) и эффективность экранирования более 120 дБ.
Особенности
- Коды производителя: AST M5422, M5407Z
- Импеданс 50±1 Ом, скорость распространения 89,5 %
- Пиковая мощность 95 кВт, рабочее напряжение 3,0 кВ
- Поставка на барабанах по 500 м
Технические характеристики
Конструкция
- Код производителя: AST M5422, M5407Z
- Центральная жила: медная трубка -9,45 ± 0,10 мм
- Диэлектрик: вспененный полиэтилен -22,4 ± 0,20мм
- Эксцентричность (нецентрированность): <2%
- Внешний проводник-экран: кольцевая гофрированная медная трубка -25.40 ± 0,20 мм
- Оболочка: черный полиэтилен-27.75 ± 0,25 мм
Механические характеристики
- Упаковка: 500 метров
- Содержание галогена: IEC754-1
- Диапазон температур (монтаж): -25°C/+60°C
- Температура эксплуатации: -40 °C/+85°С
- Вес приблизительно: 500 кг/км
- Радиус изгиба при установке (мин): 120 мм.
- Радиус изгиба при эксплуатации (мин): 250мм
- Предел прочности на растяжение: 1450 Н
Электрические характеристики коаксиального кабеля HPL 50-7/8 LA
- Импеданс: 50±1 Ом
- Емкость: 74.0 ± 1,5 пФ/м
- Возвратные потери (min): 400-500 МГц/800-1000 МГц/1700-2200 МГц/2500-2700 МГц-26.5/26.5/24/23.5dB
- Интермодуляция третьего порядка IM3 (GSM-UMTS): -158 дБ (-163 дБ типичная)
- Скорость: 89.5%,
- Диэлектрическая постоянная 1.32 (типичные значения)
- Эффективность экрана: > 120dB
- Рабочая частота: 5 ГГц
- Пиковая мощность: 95 кВт
- Рабочее напряжение: 3.0 кВ
- Испытательное напряжение: 6.3 кВ
- Сопротивление изоляции: > 10000 МОм/км
- Сопротивление постоянному току (внутр./внеш.): <1,35/ <1.12 Ω/km
- Методы испытаний, отвечающих требованиям: МЭК 60096-0-1, IEC61196-1, IEC60966-1
Затухание и допустимая мощность
| Частота, МГц | 150 | 450 | 900 | 1800 | 3500 |
|---|---|---|---|---|---|
| Ослабление дБ/100 м (максимальные значения) | 1.39 | 2.48 | 3.61 | 5.34 | 7.87 |
| Мощность, кВт(темп. окр. среды - 40°С) | 6.80 | 3.80 | 2.60 | 1.80 | 1.20 |
Документация
| Модельный ряд | Hypercell® |
|---|---|
| Страна производства | Франция |
