Фидерный кабель Hansen RF 50 7/8''
Кабель фидерный
ПроизводительHansen
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

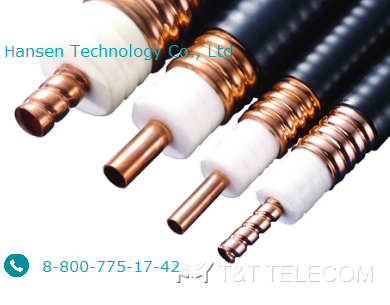

Hansen RF 50 7/8″ — фидерный коаксиальный кабель 7/8″ 50 Ом с низким затуханием, диэлектриком из вспененного полиэтилена и внешним проводником из гофрированной медной трубки (Hansen Technology Co., Ltd). Применяется в антенно-фидерных трактах базовых станций. Верхняя граничная частота — 5 ГГц, пиковая мощность — 91 кВт.

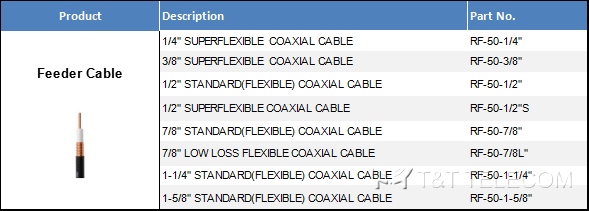

Информация для заказа
| Тип | Исполнение |
|---|---|
| RF 50 7/8″L | общего применения |
| RF50Z 7/8″L | огнестойкий |
| RF50 7/8″S | внутренний проводник — спирально гофрированная медная трубка |
| RF50Z 7/8″S | огнестойкий, внутренний проводник — спирально гофрированная медная трубка |
| RF 50 7/8″LAL | внешний проводник — гофрированная кольцами алюминиевая трубка |
| RF50Z 7/8″LAL | огнестойкий, внешний проводник — гофрированная кольцами алюминиевая трубка |
Технические характеристики
| Тип | Модель | Part N. |
|---|---|---|
| Кабель типовой | RF5078 | 3110801 |
| Кабель огнестойкий | RF5078Z | 3110802 |
| Параметр | Значение |
|---|---|
| Внутренний проводник | гладкая медная трубка, 8.95±0.05 мм |
| Диэлектрик | физически вспененный ПЭ, 22.50±0.40 мм |
| Внешний проводник | гофрированная медная трубка, 24.90±0.30 мм |
| Оболочка | ПЭ или огнезащитный ПЭ, 27.30±0.20 мм |
| Радиус изгиба однократный / многократный | 120 / 250 мм |
| Растягивающее усилие | 1470 Н |
| Сопротивление раздавливанию | 1,4 кг/мм |
| Температура хранения / монтажа / эксплуатации | -70~+85 / -40~+60 / -55~+85 ℃ |
| Импеданс | 50±1 Ом |
| Ёмкость | 75 пФ/м |
| Скорость распространения | 88 % |
| Напряжение пробоя (пост. ток) | 6 кВ |
| Сопротивление изоляции | >5×103 МОм/км |
| Пиковая мощность | 91 кВт |
| Затухание экранирования | >120 дБ |
| Частота отсечки | 5 ГГц |
Для огнезащитного кабеля рекомендуемые температуры: хранения -30 ~ + 80 ℃, установки -25 ~ + 60 ℃, рабочая -30 ~ + 80 ℃. Соответствует требованиям IEC 60754-1, IEC60754-2, IEC 60332-1, IEC 60332-3.C, IEC 61034.
Затухание и допустимая мощность
| f, МГц | Затухание, дБ/100 м | P, кВт |
|---|---|---|
| 10 | 0,366 | 24,6 |
| 100 | 1,19 | 7,56 |
| 200 | 1,72 | 5,26 |
| 450 | 2,65 | 3,41 |
| 800 | 3,63 | 2,48 |
| 900 | 3,88 | 2,33 |
| 1000 | 4,12 | 2,19 |
| 1500 | 5,18 | 1,74 |
| 1800 | 5,75 | 1,57 |
| 2000 | 6,11 | 1,48 |
| 2500 | 6,95 | 1,3 |
| 3000 | 7,76 | 1,16 |
| Диапазон частот | КСВН |
|---|---|
| 800~1000 МГц | ≤1.15 |
| 1700~2200 МГц | ≤1.15 |
| 5~3000 МГц | ≤1.25 |
Взаимозаменяемые аналоги
| Производитель | Модели |
|---|---|
| ACOME | HPL50‐7/8F |
| ANDREW | AVA5-50 7/8", AVA5-50FX 7/8", AVA5RK-50 7/8" |
| EUPEN | 5228X 7/8", 5228A 7/8" |
| DRAKA | RFA 7/8”-50, RFE 7/8”-50, RFX 7/8”-50, RF2X 7/8”-50, RFXT 7/8”-50 MBHF |
| HUBER + SUHNER | SUCOFEED 7/8 LW LA A, SUCOFEED 7/8 HF A, SUCOFEED 7/8 FR, SUCOFEED 7/8 |
| RFS | LCF78-50JA, LCF78-50JFNA, LCF78-50JFNL, LCF78-50JL, HCA78-50J |
| ROSENBERGER | SLINK 7/8" R |
| LS | LHF 22D-U 7/8", LHF 22D 7/8", HFC 22D 7/8", HFSC 22D 7/8", RFCX 22D 7/8", RFACX 22D 7/8", HFAC 22D 7/8" |
