Фидерный кабель Hansen RF 50 1/2''

Name: Фидерный кабель Hansen RF 50 1/2''
Brand: Hansen

Кабель фидерный

ПроизводительHansen

Ценапо запросу

Техническая спецификация огнестойкого кабеля RF50Z-1/2"Техническая спецификация супергибкого огнестойкого кабеля RF50Z-1/2"S

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

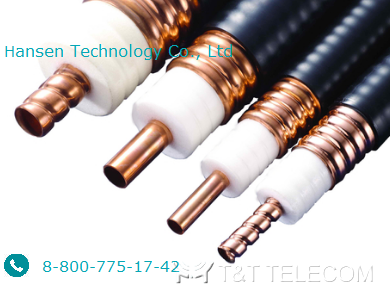

Hansen RF 50 1/2″ — фидерный коаксиальный кабель 50 Ом с внешним проводником из гофрированной медной трубки производства Hansen Technology Co., Ltd. Используется в основном для подключения приёмопередатчика к антенне, а также для связи между оборудованием беспроводной связи, где требуются низкие потери на высоких частотах. Верхняя граничная частота — 8,8 ГГц.

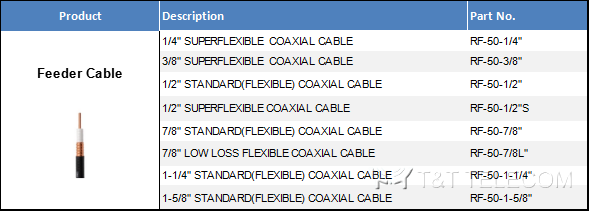

Информация для заказа

Модель	Исполнение
RF-50-1/2"	общего применения
RF-50-1/2"S	особо гибкий
RF50Z-1/2"	огнестойкий
RF50Z-1/2"S	огнестойкий, особо гибкий

Особенности

Высокая гибкость: внешний проводник из спирально-гофрированной меди, внутренний — омеднённый алюминий
Низкий КСВН — не более 1.15 в диапазонах 820–960, 1700–2200 и 2300–2400 МГц
Затухание экранирования более 120 дБ
Соответствие директиве 2011/65/EU и стандарту IEC61196.1-2005

Технические характеристики кабеля Hansen RF5012, RF5012Z

Параметр	Значение
Внутренний проводник	алюминий, плакированный медью, 4.80±0.05 мм
Изоляция	вспененный полиэтилен, 12.20±0.30 мм
Внешний проводник	гофрированная кольцами медная трубка, 13.80±0.20 мм
Оболочка	ПВХ или огнезащитный ПЭ, 15.80±0.20 мм
Радиус изгиба однократный / многократный	70 / 125 мм
Максимальное растягивающее усилие	1130 Н
Сопротивление раздавливанию	2.0 кг/мм
Температура (типовая оболочка): хранение / монтаж / эксплуатация	-70…+85 / -40…+60 / -55…+85 °C
Температура (огнестойкая оболочка): хранение / монтаж / эксплуатация	-30…+80 / -25…+60 / -30…+80 °C
Импеданс	50±2 Ом
Погонная ёмкость	75.8 пФ/м
Погонная индуктивность	0.19 мкГн/м
Скорость распространения	88%
Напряжение пробоя постоянного тока	4.0 кВ
Сопротивление изоляции	>5000 МОм/км
Пиковая мощность	40 кВт
Затухание экранирования	>120 дБ
Граничная частота отсечки	8.8 ГГц

Затухание и допустимая мощность

частота, МГц	P, кВт	погонное затухание, дБ/100м
10	11,3	0,67
100	3,49	2,17
450	1,59	4,75
690	1,338	5,97
800	1,17	6,46
900	1,1	6,85
1000	1,04	7,28
1800	0,753	10,1
2000	0,71	10,7
2200	0,656	11,24
2400	0,62	11,78
2500	0,612	12,06
2600	0,604	12,34
2700	0,595	12,61
3000	0,565	13,4

Примечание: максимальное значение ослабления может составлять 105% от номинального значения.

Диапазон частот	КСВН
820-960 МГц	≤1.15
1700-2200 МГц	≤1.15
2300-2400 МГц	≤1.15

Взаимозаменяемые аналоги
