Кабель Acome HPL 50-7/8F
Кабель фидерный
ПроизводительAcome
Цена883 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Acome HPL 50-7/8F — гибкий коаксиальный фидерный кабель 7/8″ серии Hypercell® производства Франции. Применяется в антенно-фидерных трактах базовых станций для соединения приёмопередающего оборудования с антеннами. Кабель выпускается в трёх исполнениях: стандартном HPL 50-7/8 F, с увеличенным диаметром проводников HPL 50-7/8 LA и в огнестойкой оболочке HPL 50-7/8 F HFR.
Особенности
- Внутренний проводник — медная трубка, диэлектрик — пенополиэтилен
- Внешний проводник — кольцевая гофрированная медная трубка
- Импеданс 50 ± 1 Ом, рабочая частота до 5 ГГц
- Масса HPL 50-7/8F — 446 кг/км, поставка на барабанах по 500 м
- Огнестойкое исполнение HFR соответствует нормам по токсичности и плотности дыма
Модификации и технические характеристики
| Тип кабеля | HPL 50-7/8 F | HPL 50-7/8 LA | HPL 50-7/8 F HFR |
|---|---|---|---|
| Код производителя | AST M5423F | AST M5407Z | AST M5323 |
| 1-Внутренний проводник | медная трубка | медная трубка | медная трубка |
| диаметр, мм | 9,0 ± 0,10 | 9,45 ± 0,10 | 9,0 ± 0,10 |
| 2 - Диэлектрик: | пенополиэтилен | пенополиэтилен | пенополиэтилен |
| диаметр, мм | 22,0 ± 0,20 | 22,4 ± 0,20 | 22,0 ± 0,20 |
| 3 - Внешний проводник: | кольцевая гофрированная медная трубка | кольцевая гофрированная медная трубка | кольцевая гофрированная медная трубка |
| диаметр, мм | 24,70 ± 0,20 | 25,40 ± 0,20 | 24,70 ± 0,20 |
| 4 - Оболочка | черный полиэтилен | огнестойкий | |
| диаметр, мм | 27,40 ± 0,25 | 27,75 ± 0,25 | 27,75 ± 0,25 |
| Упаковка | 500 метров | 500 метров | 500 метров |
| Вес (около): кг / км | 446 | 500 | 575 |
| Импеданс | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом |
| Емкость | 76,5 ± 1,5 | 74,0 ± 1,5 | 75 ± 1,5 |
| Рабочая частота, ГГц | 5 | 5 | 5 |
| Пиковая мощность, кВт | 90 | 95 | 90 |
| Рабочее напряжение, кВ | 3 | 3 | 23 |
| Испытательное напряжение, кВ | 6 | 6,3 | 6 |
| Сопротивление пост. току, Ом/км | <1,55 | <1,35 | <1,15 |
| Температурный диапазон установки | -20 ° C / + 60 ° C | -20 ° C / + 60 ° C | -20 ° C / + 60 ° C |
| Диапазон рабочих температур | -40 ° C / + 85 ° C | -40 ° C / + 85 ° C | -40 ° C / + 85 ° C |
| Токсичность дыма: | IEC754-2/ NFC20-454 | ||
| Плотность дыма: | IEC1034 | ||
| Огнестойкость: | IEC332-1/332-3A/UL1666/NFC32070.2.2 |

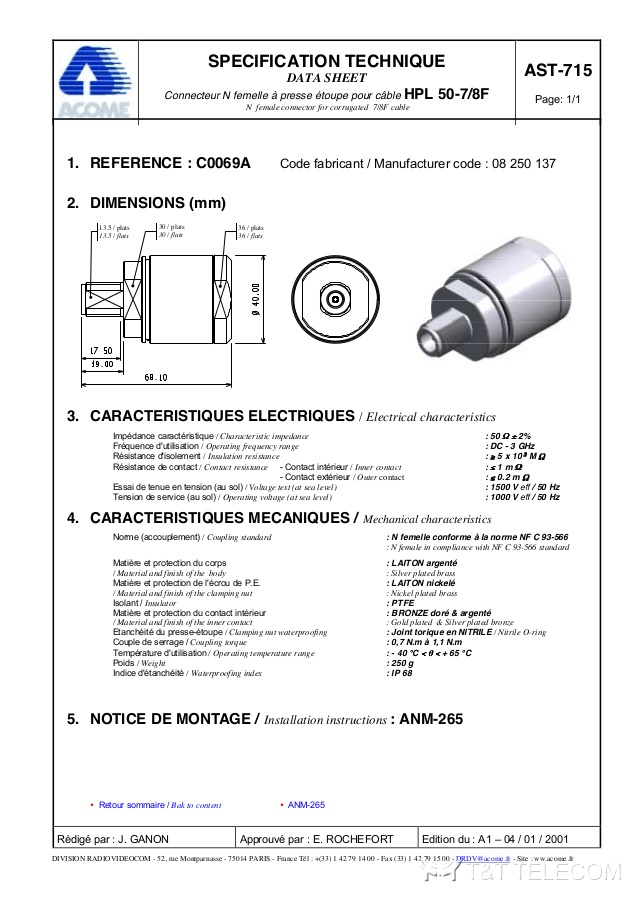

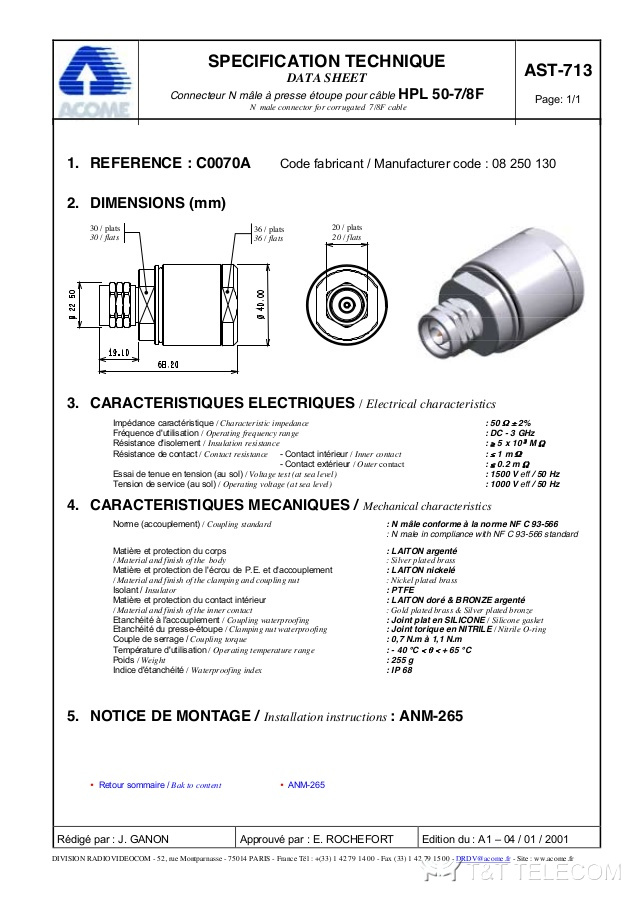

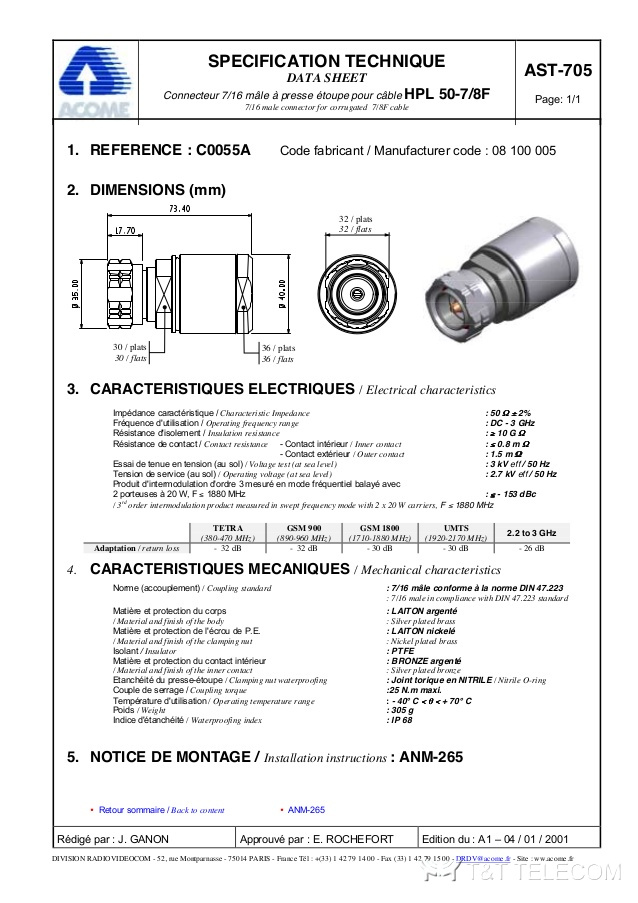

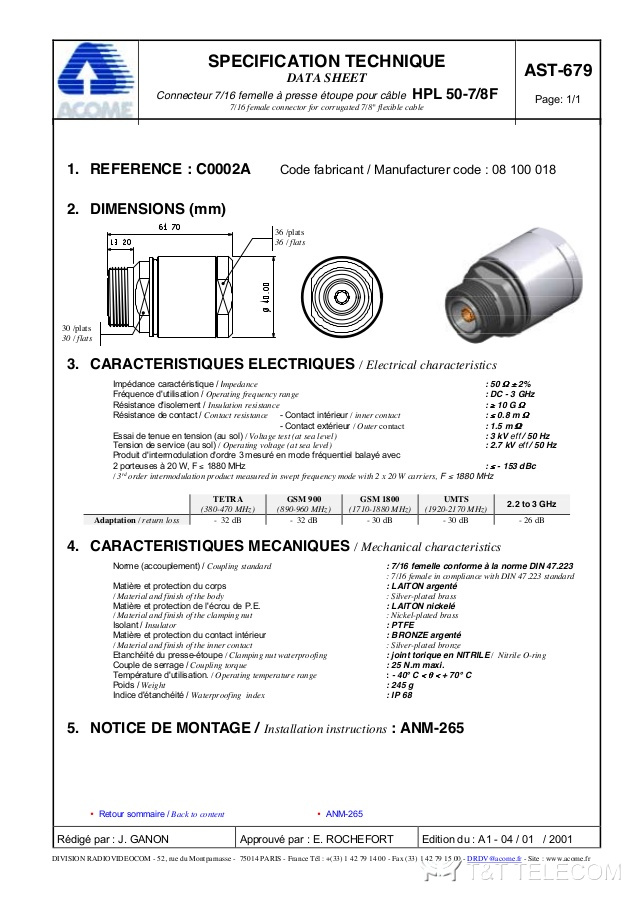

Документация
| Модельный ряд | Hypercell® |
|---|---|
| Страна производства | Франция |
| Диаметр | 7/8" |
| Масса, кг/км | 446 |
| Длина на барабане, м | 500 |
| Импеданс, Ом | 50±1 |
| Погонная емкость,пФ/м | 76.5±1.5 |
| Норма отпуска | опт/розница |
| ЦЕНА | ДОГОВОРНАЯ |
