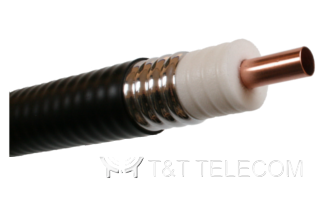

RFS CELLFLEX® LCFS114-50JA — коаксиальный фидерный кабель 1-1/4" с улучшенным затуханием (Premium Attenuation), низкими потерями и диэлектриком из вспененного полиэтилена. Внутренний проводник — медная трубка, внешний — гофрированная медь; волновое сопротивление 50 Ом, максимальная рабочая частота 3,6 ГГц.
Назначение и применение
Фидерный кабель используется в антенно-фидерных трактах базовых станций сотовой связи и других радиосистем — для соединения приёмопередающего оборудования с антеннами.
Информация для заказа
| Модель | Исполнение |
|---|---|
| LCFS114-50JA | безгалогенный |
| LCFS114-50JL | безгалогенный, внешний проводник — алюминий (Lite, малый вес) |
| LCFS114-50JFNA | огнестойкий безгалогенный, LS0H |
| LCFS114-50CPR | огнестойкий безгалогенный, LS0H, соответствует регламенту (EU) CPR |
Кабели повышенного качества (по индивидуальному заказу)
| Базовое исполнение | Стандартное затухание | Улучшенное затухание | Диапазон частот, МГц | Возвратные потери / КСВН / коэф. отражения |
|---|---|---|---|---|
| — | – | A0 | Указывается при заказе | 18,0 дБ/ 1,288:1/ 12,6% |
| LCF114-50J | P1 | A1 | 410-470 | 23,0 дБ / 1,152:1 / 7,1% |
| LCF114-50JFN | P2 | A2 | 806-960 | 24,0 дБ / 1,135:1 / 6,3% |
| LCF114-50CPR | P3 | A3 | 1425-1535 | 24,0 дБ / 1,135:1 / 6,3% |
| LCF114-50JL | P4 | A4 | 1700-1880 | 24,0 дБ / 1,135:1 / 6,3% |
| — | P5 | A5 | 1850-1990 | 28,0 дБ / 1,083:1 / 4,0% |
| — | P6 | A6 | 1900-2200 | 24,0 дБ / 1,135:1 / 6,3% |
| — | P7 | A7 | 824-960 / 1850-1990 | 24,0 дБ / 1,135:1 / 6,3% |
| — | P8 | A8 | 890-960 / 1710-2200 | 23,0 дБ / 1,152:1 / 7,1% |
При заказе указывается вид исполнения, например LCF114-50J-A0.
Особенности
- Крайне низкое затухание — эффективная передача сигнала, особенно на высоких частотах.
- Полное экранирование: медный внешний проводник образует непрерывный ВЧ/ЭМ-экран и минимизирует помехи.
- Низкий КСВН, способствующий низкому уровню шума системы.
- Конструкция проводников практически исключает интермодуляцию.
- Высокая допустимая мощность благодаря малому затуханию, хорошему теплообмену и термостабильности диэлектрика.
- Широкий диапазон применения: фидеры радиовещательных и наземных микроволновых антенн, сотовой связи, пейджинговых и специализированных радиосетей, кабельные линии антенных полей, соединительные линии радиоаппаратуры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний проводник | медная трубка, 13,1 мм |
| Диэлектрик | вспененный полиэтилен, 32,7 мм |
| Внешний проводник | гофрированная медь, 35,9 мм |
| Оболочка | полиэтилен (PE), 39,0 мм |
| Масса, приблизительно | 0,86 кг/м |
| Минимальный радиус изгиба (однократный / многократный) | 200 мм / 380 мм |
| Изгибающий момент | 43 Н·м |
| Максимальное растягивающее усилие | 2490 Н |
| Рекомендуемое максимальное расстояние между креплениями | 1,0 / 1,2 м |
| Волновое сопротивление | 50 ± 1 Ом |
| Коэффициент укорочения | 89% |
| Ёмкость | 75,0 пФ/м |
| Индуктивность | 0,188 (в исходнике — пН/м) |
| Максимальная рабочая частота | 3,6 ГГц |
| Максимальное пробивное переменное напряжение (RMS) | 10 000 В |
| Максимальная мощность | 176 кВт |
| Номинальное радиочастотное напряжение | 4200 В |
| Сопротивление постоянному току, внутренний / внешний проводник | 0,83 / 0,73 Ом/км |
| Температура хранения | −70…+85 °C |
| Температура монтажа | −40…+60 °C |
| Рабочая температура | −50…+85 °C |
Затухание и максимальная мощность
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт | Частота, МГц | Затухание, дБ/100 м | Мощность, кВт | Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,0558 | 176 | 400 | 1,69 | 6,5 | 1400 | 3,37 | 3,26 |
| 1 | 0,079 | 139 | 450 | 1,81 | 6,07 | 1500 | 3,5 | 3,14 |
| 1,5 | 0,0969 | 113 | 500 | 1,91 | 5,76 | 1900 | 4 | 2,75 |
| 2 | 0,112 | 98,2 | 512 | 1,94 | 5,67 | 2000 | 4,12 | 2,67 |
| 10 | 0,252 | 43,6 | 600 | 2,11 | 5,21 | 2100 | 4,24 | 2,59 |
| 20 | 0,358 | 30,7 | 700 | 2,29 | 4,8 | 2200 | 4,35 | 2,53 |
| 30 | 0,44 | 25 | 750 | 2,38 | 4,62 | 2500 | 4,69 | 2,34 |
| 50 | 0,572 | 19,2 | 800 | 2,47 | 4,45 | 2600 | 4,8 | 2,29 |
| 88 | 0,765 | 14,4 | 824 | 2,51 | 4,38 | 2700 | 4,9 | 2,24 |
| 100 | 0,817 | 13,5 | 894 | 2,62 | 4,2 | 3000 | 5,21 | 2,11 |
| 108 | 0,851 | 12,9 | 900 | 2,63 | 4,18 | 3300 | 5,51 | 2 |
| 150 | 1,01 | 10,9 | 925 | 2,67 | 4,12 | 3600 | 5,8 | 1,9 |
| 174 | 1,09 | 10,1 | 960 | 2,73 | 4,03 | 3700 | 5,9 | 1,86 |
| 200 | 1,17 | 9,4 | 1000 | 2,79 | 3,94 | 3800 | 5,99 | 1,84 |
| 300 | 1,45 | 7,58 | 1250 | 3,16 | 3,48 | 4000 | н/д | н/д |
Примечание об огнестойких кабелях
Огнестойкие (flame retardant) кабели значительно снижают скорость распространения огня и самозатухают после удаления источника пламени. Однако в вертикальных жгутах (например, в стояках) пламя может распространяться вдоль кабелей — «эффект дымохода»; для таких трасс следует применять специальные кабели, препятствующие распространению огня.
Документация
- Фидерный кабель LCFS114 50JA. Техническая спецификация 358.71 КБ
- Сопутствующие изделия 429.41 КБ
