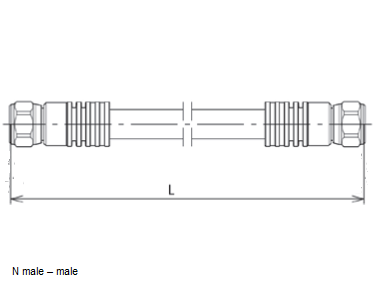

Кабельная сборка N male – N male (артикул NMNMS12-LXXXX) — готовая перемычка на основе особо гибкого (Superflex) фидерного кабеля 1/2″ с внешним проводником из спирально гофрированной медной трубки. Предназначена для антенно-фидерного тракта базовых станций: соединения приёмопередающего оборудования с основным фидером и антеннами. Уровень интермодуляционных искажений IMP3 — не хуже -159 дБс (типовое значение -161 дБс). Сборки выпускаются серийно; кабельная сборка 1/2″ доступна также в серии Premium с нормированным КСВН.
Особенности
- Серийные длины от 500 до 10 000 мм с нормированным допуском
- Исполнение в типовой оболочке и в огнестойкой оболочке (суффикс F в артикуле)
- Длина и предельные отклонения под заказ — по техническим требованиям заказчика
- Разъёмы и кабель ведущих производителей — варианты приведены в таблицах ниже
Состав и артикулы для заказа
Конфигурация
| Разъем А* | Соединительный кабель* | Разъем В* |
|---|---|---|
| N вилка прямая | SF 1/2" Super Flex Foam | N вилка прямая |
*Варианты применяемых разъемов и кабелей приведены в соответствующих таблицах. Типовая кабельная сборка N-male N-male 1/2"S: «Разъем А: NM-SCF12-C03 / Кабель SCF12-50J / Разъём В: NM-SCF12-C03». Компоненты производство RFS (Германия).
Артикул для заказа (серийное производство)
| Кабель в типовой оболочке | Длина* (мм) | Допуск* (мм) | Кабель в огнестойкой оболочке |
|---|---|---|---|
| NMNMS12-L500 | 500 | ±10 | NMNMS12F-L500 |
| NMNMS12-L600 | 600 | ±12 | NMNMS12F-L600 |
| NMNMS12-L1000 | 1000 | ±20 | NMNMS12F-L1000 |
| NMNMS12-L1500 | 1500 | ±30 | NMNMS12F-L1500 |
| NMNMS12-L2000 | 2000 | ±40 | NMNMS12F-L2000 |
| NMNMS12-L2500 | 2500 | ±50 | NMNMS12F-L2500 |
| NMNMS12-L3000 | 3000 | ±60 | NMNMS12F-L3000 |
| NMNMS12-L3500 | 3500 | ±70 | NMNMS12F-L3500 |
| NMNMS12-L5000 | 5000 | ±100 | NMNMS12F-L5000 |
| NMNMS12-L10000 | 10000 | ±200 | NMNMS12F-L10000 |
*По индивидуальному заказу длина и предельные отклонения (включая верхнее и/или нижнее отклонения) оговариваются общей записью в технических требованиях. Пример заказа перемычки длиной 1,7 метра с точностью +55 мм и -30 мм: «Кабельная сборка NMNMS12-L1700 (+55/-30 мм)».
Варианты комбинаций разъемов для типовой кабельной сборки «N (male) - N (male) 1/2" Superflex»
| Варианты | Разъем А | Разъем В | Серия | Производитель |
|---|---|---|---|---|
| 1 | NM-SCF12-C03 | NM-SCF12-C03 | OMNI FIT™ standard, IP68, 6.0 ГГц | RFS |
| 2 | NM-SCF12-D01 | NM-SCF12-D01 | OMNI FIT™ Premium, IP68, 3.7 ГГц | |
| 3 | BN 846057 | BN 846057 | MultiFit / CAF® IP68, 6.0 / 3.8, ГГц | Spinner |
| 4 | BN 846071 | BN 846071 | MultiFit, IP68, 6.0 ГГц | |
| 5 | NKC2012300 | NKC2012300 | NKC, IP68, 8.0 ГГц | Draka |
| 6 | NM50B12X | NM50B12X | HiFlex, IP67 & IP68, -155 (dBc) | Eupen |
| 7 | NKC1078300 | NKC1078300 | SIMFix Pro, IP68, 3.0 ГГц | Telegärtner |
| 8 | J01021C0163 | J01021C0163 | SIMFix Pro / ST, IP68/IP67, 3 ГГц (комб.) | |
| 9 | F4PNMV2-HC | F4PNMV2-HC | Andrew Heliax, IP68, 12.0 ГГц | CommScope |
Особенности разъемов основных производителей, используемые в наших изделиях, приведены по ссылкам:
- Разъемы RFS 1/2″ Super Flex (PDF, 909 кБ)
- Разъемы Telegärtner 1/2″ Super Flex (PDF, 742 кБ)
- Разъемы Spinner 1/2″ Super Flex (PDF, 284 кБ)
Модификации кабелей 1/2"SF (Super Flex) применяемые в производстве сборок
| Кабель в типовой оболочке | Производитель | Кабель в огнестойкой оболочке, LSZH |
|---|---|---|
| SCF12-50J | RFS (Германия) | SCF12-50JFN |
| FSJ4-50B | CommScope-Andrew (США) | FSJ4RK-50B |
| SUCOFEED_1/2_HF (84099336) | Huber+Suhner (Швейцария) | SUCOFEED_1/2_HF_FR (84020859) |
| RFF 1/2"-50 (NKRFF01200) | Draka NK Cables (Финляндия) | RFF 1/2"-50 BHF (NKRFF01202) |
| HPL 50-1/2SF | Acome (Франция) | HPL 50-1/2SF HFR |
| EC4-50-HF (5092) | Eupen (Бельгия) | EC4-50-HF-FR (5092-HLFR) |
| RF 50 1/2" S | Hansen | RF50Z-1/2"S |
| HRCAY-50-9 | Hengxin | HRCAY(Z)-50-9 |
Для выбора оптимального варианта кабеля смотрите также: Сравнительная таблица затуханий и предельной мощности кабелей 1/2'' SF (PDF, 497 кБ)
Допустимые значения КСВН на рабочей частоте для кабельных перемычек серии Premium
| типовые значения для длины кабеля ≤ 5 м | 1000 МГц | 2200 МГц | 2700 МГц | 4000 МГц | 6000 МГц |
|---|---|---|---|---|---|
| Кабель с 2 прямыми разъемами | ≤ 1.03 | ≤ 1.05 | ≤ 1.06 | ≤ 1.08 | ≤ 1.10 |
| Кабель с 1 прямым и 1 угловым разъемом | ≤ 1.04 | ≤ 1.06 | ≤ 1.07 | ≤ 1.09 | ≤ 1.11 |
| кабель с 2 угловыми разъемами | ≤ 1.05 | ≤ 1.07 | ≤ 1.08 | ≤ 1.10 | ≤ 1.12 |
*Серии Premium изготавливаются строго под заказ
*Фазостабилизированные и согласованные по фазе кабельные сборки доступны только по индивидуальному заказу.
Максимальное затухание* и допустимая мощность**
| Частота | ≤ 1000 МГц | ≤ 2200 МГц | ≤ 2700 МГц | ≤ 4000 МГц | ≤ 6000 МГц |
|---|---|---|---|---|---|
| Затухание | 0.115 дБ/м | 0.175 дБ/м | 0.200 дБ/м | 0.242 дБ/м | 0.310 дБ/м |
| Мощность | 654 Вт | 423 Вт | 375 Вт | 302 Вт | 283 Вт |
* КСВн кабеля при температуре 20 °C без разъемов = 1.0, типичное затухание разъема ≤ 0.01 дБ
** КСВн = 1.0, при температуре окружающей среды 40 °C, температура внутреннего проводника 100 °C, без влияния УФ-лучей.
Возвратные потери и параметры КСВН для типовых кабельных сборок
Длина кабельной перемычки до 5 м
| Частота | Обратные потери, дБ (прямой / прямой) | КСВН (прямой / прямой) | Обратные потери, дБ (прямой / угловой) | КСВН (прямой / угловой) | Обратные потери, дБ (угловой / угловой) | КСВН (угловой / угловой) |
|---|---|---|---|---|---|---|
| ≤1000 МГц | ≥31 | ≤1.063 | ≥31 | ≤1.063 | ≥29 | ≤1.076 |
| ≤1700 МГц | ≥29 | ≤1.076 | ≥29 | ≤1.076 | ≥29 | ≤1.076 |
| ≤2200 МГц | ≥29 | ≤1.076 | ≥29 | ≤1.076 | ≥27 | ≤1.094 |
| ≤2700 МГц | ≥27 | ≤1.094 | ≥27 | ≤1.094 | ≥25 | ≤1.117 |
| ≤3800 МГц | ≥25 | ≤1.117 | ≥24 | ≤1.130 | ≥21 | ≤1.184 |
Длина кабельной перемычки 5 ÷10 м
| Частота | Обратные потери, дБ (Прямой / прямой) | КСВН (Прямой / прямой) | Обратные потери, дБ (Прямой / угловой) | КСВН (Прямой / угловой) | Обратные потери, дБ (Угловой / угловой) | КСВН (Угловой / угловой) |
|---|---|---|---|---|---|---|
| ≤1000 МГц | ≥30 | ≤1.069 | ≥30 | ≤1.069 | ≥28 | ≤1.085 |
| ≤1700 МГц | ≥28 | ≤1.085 | ≥28 | ≤1.085 | ≥28 | ≤1.085 |
| ≤2200 МГц | ≥28 | ≤1.085 | ≥28 | ≤1.085 | ≥26 | ≤1.105 |
| ≤2700 МГц | ≥26 | ≤1.105 | ≥26 | ≤1.105 | ≥24 | ≤1.130 |
| ≤3800 МГц | ≥24 | ≤1.130 | ≥23 | ≤1.146 | ≥20 | ≤1.207 |
Длина кабельной перемычки 10 ÷25 м
| Частота | Обратные потери, дБ (прямой / прямой) | КСВН (прямой / прямой) | Обратные потери, дБ (прямой / угловой) | КСВН (прямой / угловой) | Обратные потери, дБ (угловой / угловой) | КСВН (угловой / угловой) |
|---|---|---|---|---|---|---|
| ≤1000 МГц | ≥29 | ≤1.076 | ≥29 | ≤1.076 | ≥27 | ≤1.094 |
| ≤1700 МГц | ≥27 | ≤1.094 | ≥27 | ≤1.094 | ≥27 | ≤1.094 |
| ≤2200 МГц | ≥27 | ≤1.094 | ≥27 | ≤1.094 | ≥25 | ≤1.117 |
| ≤2700 МГц | ≥25 | ≤1.117 | ≥25 | ≤1.117 | ≥23 | ≤1.146 |
| ≤3800 МГц | ≥23 | ≤1.146 | ≥22 | ≤1.163 | ≥18 | ≤1.232 |
Усредненные параметры соединительного кабеля «Superflexible 1/2"» для типовых кабельных сборок*
Структура
| Тип кабеля, размер по изоляции | Особо гибкий (Superflexible), 1/2 дюйма |
| Внутренний проводник | 3.56 мм, омедненный алюминий |
| Диэлектрик | 9.3 мм, вспененный диэлектрик низкой плотности |
| Внешний проводник | 12.3 мм, спирально гофрированная медная трубка |
| Оболочка | 13.75 мм, светостабилизированный полиэтилен |
| Цвет оболочки | Черный |
Электрические характеристики
| Импеданс | 50 +/- 1 Ом |
| Максимальная частота | 10.6 ГГц |
| Скорость распространения волны, тип. | 77% |
| Погонная емкость | 86 пФ / м |
| Погонная индуктивность | 0.215 мкГн / м |
| Пиковая мощность | 24 кВт |
| Пиковое напряжение радиосигнала | 1550 Вольт |
| Порог искрообразования | 5000 Вольт RMS |
| Rвн. проводника пост току | 2.9 Ом / км |
| Rвнеш. проводника пост току | 5.3 Ом / км |
| Возвратные потери (КСВН), типичные | Стандарт для 40-2,7, 3,3-4,2, 4,4-5,925 ГГц; Премиум по B-классу |
| Минимальные обратные потери (КСВН макс.) | Стандарт 20 дБ (1.23), Премиум 24 дБ ( 1.14) / 23 дБ (1.16) |
Механические характеристики
| Вес | 0.161 г / м |
| Минимальный радиус изгиба, многократный | 32 мм |
| Изгибающий момент | 2.5 Нм (Ньютон-метр) |
| Предел прочности на растяжение | 650 Н (Ньютон) |
| Рекомендуемый / Максимальный шаг между зажимами | 0.3 / 0.5 м |
Окружающая среда
| Пожарная безопасность | Без галогенов (огнестойкий по запросу) |
| Рабочая температура | -50 ... 85 °C |
*Развернутые конструктивные, электрические и эксплуатационные параметры отдельно для каждой марки кабеля приведены в разделе: «Кабели фидерные особогибкие 1/2"»
Примечание – Фактические технические характеристики и комплектация согласовываются в спецификации на поставку и могут отличаться от заявленных в справочных материалах.
