Кабель Acome HPL 50-1/2F
1/2" общего применения
ПроизводительAcome
Цена214 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Acome HPL 50-1/2F — коаксиальный фидерный кабель 1/2″ из линейки гибких кабелей HYPERCELL® (Франция), разработанных для фидеров с длительным сроком службы и высокой эффективностью передачи сигнала между оборудованием и антеннами. Кольцевое гофрирование внешнего медного проводника обеспечивает постоянную защиту от EMI/RFI и гибкость для удобного монтажа на башнях.
Особенности
- Импеданс 50±1 Ом, погонная ёмкость 76.5±1.5 пФ/м
- Масса — 224 кг/км
- Поставка на барабанах 250 и 500 м
- Оболочки PE, LSOH и LSOH по UL 1666
- Разъёмы в версиях 7-16, 4.3-10 и N
Технические характеристики линейки HYPERCELL
| Тип кабеля | HPL 50-1/2F | HPL 50-1/4F | HPL 50-3/8F | HPL 50-5/8F | HPL 50-7/8F | HPL 50-1-1/4F | HPL 50-1-5/8F |
|---|---|---|---|---|---|---|---|
| Оболочка PE | M1473 | M2930 | M2934 | M5038 | M5423 (M5428) | M2937 | M2939 |
| Оболочка LSOH | M2831 | M2932 | M2936 | M5039 | M5425 (M5323) | M2938 | M2940 |
| Оболочка LSOH (UL 1666) | M5322 | M5309 | M5310 | M5357 | M5433 (M5323) | M5358 | M5359 |
| Граничная частота | 8 ГГц | 15 ГГц | 12 ГГц | 6 ГГц | 5 ГГц | 3 | 2.5 |
| Мощность, кВт | 0.93 | 0.48 | 0.65 | 1.17 | 1.62 | 2.23 | 2.67 |
| Скорость (%) | 88 | 85 | 85 | 87 | 88 | 88 | 88 |
| Радиус изгиба (мм) | 70 | 40 | 50 | 90 | 120 | 200 | 300 |
.
Затухание сигнала в кабеле в зависимости от частоты, дБ/100 м
| Частота, МГц | HPL 50-1/2F | HPL 50-1/4F | HPL 50-3/8F | HPL 50-5/8F | HPL 50-7/8F | HPL 50-1-1/4F | HPL 50-1-5/8F |
|---|---|---|---|---|---|---|---|
| 80 | 1.95 | 3.71 | 2.85 | 1.34 | 1.03 | 0.72 | 0.59 |
| 150 | 2.69 | 5.14 | 3.93 | 1.86 | 1.43 | 1.00 | 0.83 |
| 450 | 4.76 | 9.14 | 6.91 | 3.35 | 2.59 | 1.83 | 1.51 |
| 824 | 6.56 | 12.64 | 9.47 | 4.66 | 3.58 | 2.56 | 2.16 |
| 900 | 6.88 | 13.26 | 9.92 | 4.91 | 3.76 | 2.69 | 2.24 |
| 960 | 7.12 | 13.74 | 10.26 | 5.09 | 3.92 | 2.79 | 2.35 |
| 1000 | 7.28 | 14.04 | 10.48 | 5.21 | 4.02 | 2.85 | 2.4 |
| 1500 | 9.07 | 17.55 | 12.99 | 6.55 | 5.06 | 3.61 | 3.08 |
| 1700 | 9.71 | 18.81 | 13.89 | 7.04 | 5.44 | 3.89 | 3.31 |
| 1800 | 10.02 | 19.42 | 14.32 | 7.27 | 5.59 | 4.03 | 3.42 |
| 1900 | 10.32 | 20.02 | 14.74 | 7.50 | 5.78 | 4.16 | 3.54 |
| 2000 | 10.62 | 20.60 | 15.15 | 7.73 | 5.97 | 4.28 | 3.66 |
| 2200 | 11.19 | 21.75 | 15.95 | 8.17 | 6.32 | 4.54 | 3.90 |
| 2500 | 12.02 | 23.36 | 17.08 | 8.81 | 6.82 | 4.92 | 4.20 |
| 3000 | 13.31 | 25.92 | 18.86 | 9.82 | 7.56 | 5.49 | - |
| 3500 | 14.52 | 28.33 | 20.51 | 10.77 | 8.40 | - | - |

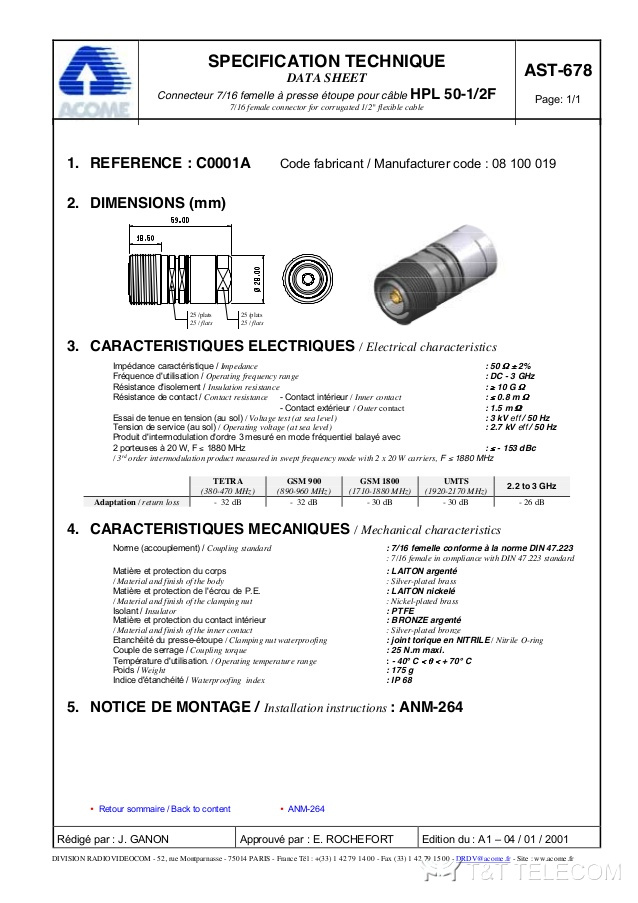

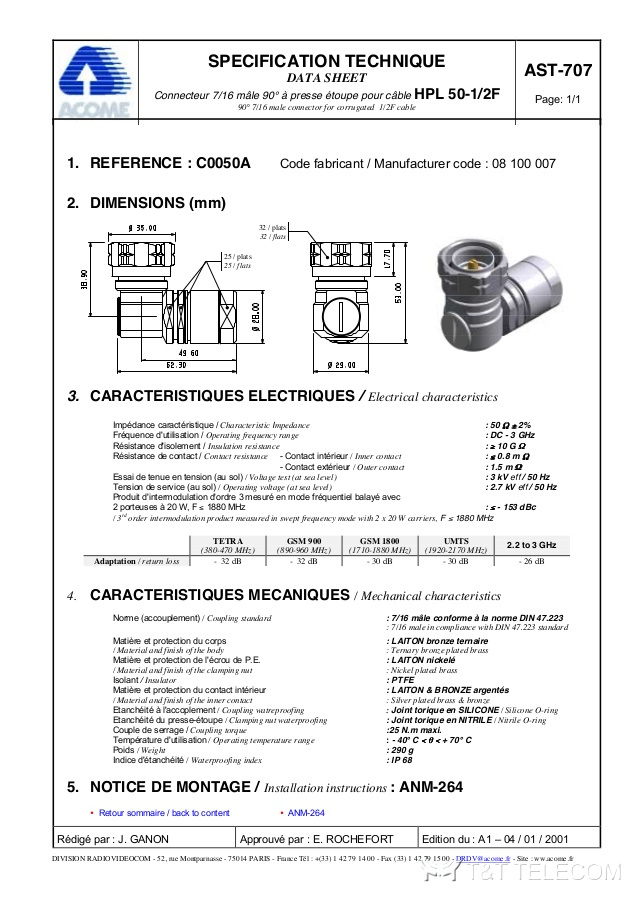

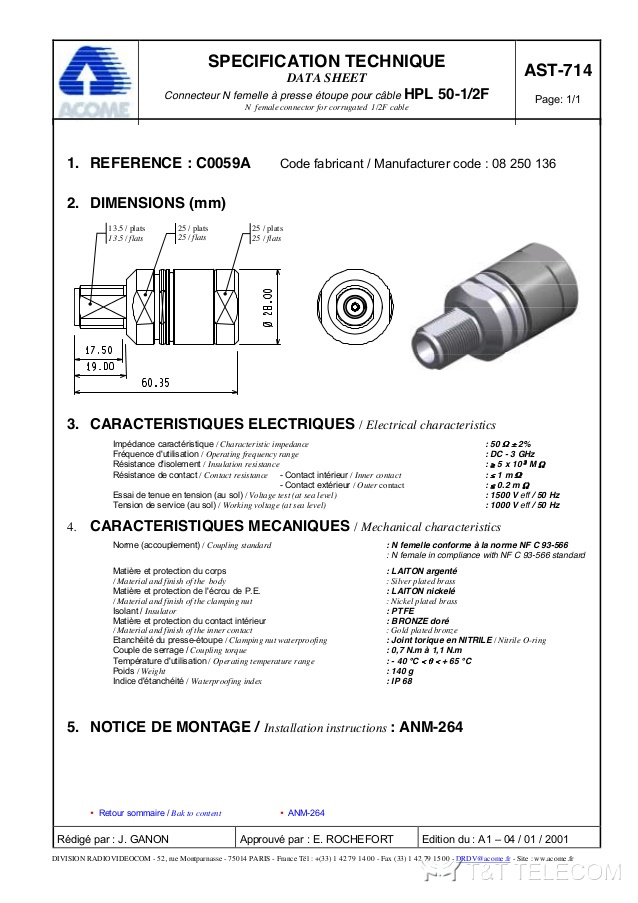

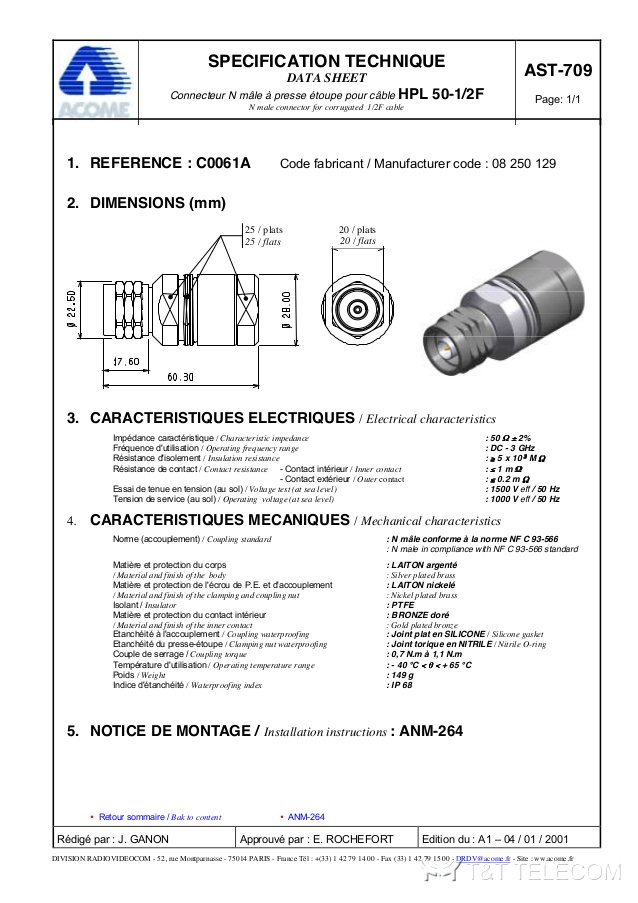

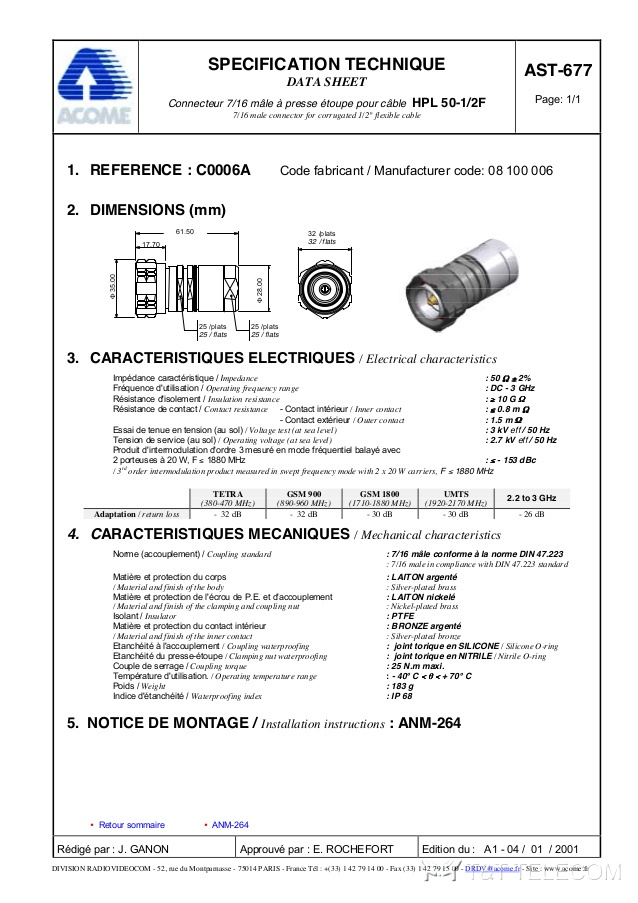

Разъёмы для кабеля
- Коаксиальные разъемы RFS для фидерного кабеля 1/2". Брошюра
- Коаксиальные разъемы Telegärtner для фидерного кабеля 1/2". Брошюра
- Коаксиальные разъемы SPINNER для фидерного кабеля 1/2". Брошюра
Документация
| Модельный ряд | Hypercell® |
|---|---|
| Страна производства | Франция |
| Диаметр | 1/2" |
| Масса, кг/км | 224 |
| Длина на барабане, м | 250, 500 |
| Импеданс, Ом | 50±1 |
| Погонная емкость, пФ/м | 76.5±1.5 |
| Норма отпуска | опт/розница |
