Фидерный кабель 50 Ом LCF 12-50 1/2''

Фидерный кабель 50 Ом LCF 12-50 1/2''
1/2" общего применения
ПроизводительRFS
Цена557 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
Купить
Фидерные кабели 1/2" LCF12 50J / JFN / JFNL / JL. Полная спецификация
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

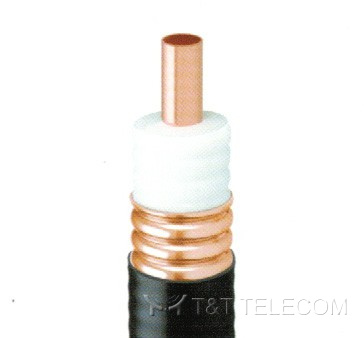

RFS CELLFLEX® LCF12-50 — фидерный кабель 1/2″ (Германия) с вспененным диэлектриком и кольцеобразно гофрированным внешним проводником. Линейка включает версии LCF12-50J, LCF12-50JFN, LCF12-50JFNL и LCF12-50JL — для наружной прокладки, внутри зданий и облегчённую. Максимальная частота — 8.8 ГГц, пиковая мощность — 38 кВт.

Назначение и применение

OEM-перемычки, переходы от основного фидера к оборудованию, линии GPS — снаружи и внутри зданий, в зависимости от версии оболочки.

Особенности

  • Масса — 200 кг/км
  • Поставка на барабанах 500, 1000 и 1500 м
  • Огнестойкое исполнение LS0H (JFN) соответствует IEC, UL и CPR

Сравнение версий и технические характеристики

ОсобенностиLCF12-50JLCF12-50JFNLCF12-50JFNLLCF12-50JL
Пожарная безопасностьБез галогенов, для использования вне помещенийОгнестойкий, LS0HБез галогенов
Возвратные потери (КСВН)Стандарт для 40-5925 МГц, Премиум согласно B-ClassСтандарт для 40-5925 МГц, Премиум согласно B-ClassСтандарт для 40-5925 МГц, Премиум согласно B-ClassСтандарт для 40-5925 МГц, Премиум согласно B-Class
Цвет оболочкиЧерныйЧерныйЧерныйЧерный
Температура и мощностьСтандартСтандартСтандартСтандарт
Материал внутреннего проводникаАлюминиевый провод с медным покрытиемАлюминиевый провод с медным покрытиемАлюминиевый провод с медным покрытиемАлюминиевый провод с медным покрытием
Материал диэлектрикаВспененный полиэтиленВспененный полиэтиленВспененный полиэтиленВспененный полиэтилен
Материал внешнего проводникаГофрированная медьГофрированный алюминий
Материал оболочкиПолиэтилен, PEПолиэтилен, PE, заполнение металлогидрокситомПолиэтилен, PE
Расстояние между зажимами, м.Рекомендуемое 0.6 / максимальное 1.0Рекомендуемое 0.6 / максимальное 1.0Рекомендуемое 0.6 / максимальное 1.0Рекомендуемое 0.6 / максимальное 1.0
Импеданс, Ом50 +/- 150 +/- 150 +/- 150 +/- 1
Максимальная частота, ГГц8.88.88.88.8
Скорость,%88.088.088.088.0
Пиковая мощность, кВт38.038.038.038.0
Пиковое напряжение РЧ, В1950.01950.01950.01950.0
Пробивное напряжение оболочки, В RMS8000.08000.08000.08000.0
Мин. обратные потери (макс. КСВН)Стандарт 20 (1.222), Премиум 24 (1.135)Стандарт 20 (1.222), Премиум 24 (1.135)Стандарт 20 (1.222), Премиум 24 (1.135)Стандарт 20 (1.222), Премиум 24 (1.135)
Температура монтажа, °C-40.0…60.0-25.0…60.0-40.0…60.0
Температура хранения, °C-70.0…85.0-70.0…85.0-70.0…85.0-70.0…85.0
Рабочая температура, °C-50.0…85.0-50.0…85.0-50.0…85.0-50.0…85.0
Фазовая стабилизацияФазостабилизированные и согласованные по фазе кабели и аксессуары доступны по запросу.Фазостабилизированные и согласованные по фазе кабели и сборки доступны по запросу.
Характеристики огнестойкой оболочкиСоответствует: IEC 60754-1, -2; МЭК 60332-1-1, -2; МЭК 61034-1, -2; IEC 60332-3-24 (ранее IEC 60332-3-C); UL 1581; UL 1666; NFPA 130; NEC типа CATVR, CPRСоответствует: IEC 60754-1, -2; IEC 60332-1, -3.C; UL 1581; UL 1666; NEC типа CATVR
ПриложенияOEM перемычки, переходы основного питания на оборудование, линии GPS, предназначенные для использования вне помещенийOEM-перемычки, переходы от основного источника питания к оборудованию, линии GPS, внутри здания с рейтингом стояка, кабель класса CPROEM перемычки, переходы основного питания к оборудованию, линии GPS, внутри зданияOEM перемычки, переходы основного питания на оборудование, линии GPS, предназначенные для использования вне помещений
