Коаксиальный кабель 50 Ом RFA 1/2"-50 Draka NK Cables
1/2" общего применения
ПроизводительPrysmian-Draka
Цена283 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

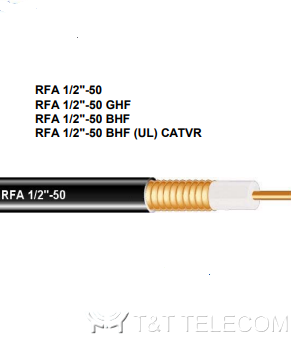

Prysmian Draka RFA 1/2″-50 — коаксиальный фидерный кабель 1/2″ 50 Ом с диэлектриком из вспененного полиэтилена и гофрированным медным внешним проводником (Prysmian Group, Финляндия). Используется в антенно-фидерных трактах базовых станций. Верхняя граничная частота — 9800 МГц, предельная мощность — 31,8 кВт; поставка на барабанах 500, 1000 и 1500 м.
Информация для заказа
| Обозначение кабеля | Код производителя | Особенности |
|---|---|---|
| RFA 1/2”-50 | NKRFA01200 | Черный, общего применения |
| RFA1/2”-50 GHF | NKRFA01201 | Серый, огнестойкий |
| RFA 1/2”-50 BHF | NKRFA01202 | Черный, огнестойкий |
| RFA1/2”-50 BHF (UL) CATVR | NKRFA01204 | Черный огнестойкий с защитой от УФЛ |
Особенности
Диэлектрик из вспененного полиэтилена обеспечивает:
- практическую нетоксичность, в том числе при горении
- лёгкость транспортировки и удобство монтажа
- износостойкость и долговечность
- прочность и эластичность в широком диапазоне температур
- стойкость к разрушению в биологически активной среде
Технические характеристики
Конструкция
| Внутренний проводник | алюминий покрытый медью, ССА 4,8 мм |
| Диэлектрик | физ. вспененный полиэтилен 12,1 мм |
| Внешний проводник | гофрированная медная трубка 13,9 мм |
| Оболочка | светостабилизированный полиэтилен 16,0 мм |
Электрические характеристики
| Импеданс | 50 ± 1 Ом |
| Погонная емкость | 76 пФ/м |
| Верхняя граничная частота | 9800 МГц |
| Пиковое. р/ч напряжение | 1,8 кВ |
| Предельное значение мощности | 31,8 кВт |
Сопротивление проводников (по постоянному току)
| внутренний п-к | 1,44 Ом/км |
| внешний п-к | 2,24 Ом/км |
Механические характеристики
| Масса | 0,23 кг/м |
| Макс. сила натяжения | 2550 Н |
| Мин. радиус изгиба (однократный) | 7.0 см |
| Мин. радиус изгиба (многократный) | 1.2 см |
| Рабочий температурный диапазон | -55...+80 °С |
Разъёмы для кабеля RFA 1/2-50
Для кабеля доступны разъёмы типа 7/16, 4.3-10 и N.
| N типа | Обозначение | 7/16 | Обозначение |
|---|---|---|---|
| N male, вилка | NKC1012300 | 7-16 male (вилка) | NKC1012100 |
| N female, розетка | NKC1012300 | 7-16 female (розетка) | NKC1012200 |
| N male, вилка угловая | NKC1012600 | 7-16 female, вилка угловая | KC1012500 |
- Разъемы Telegärtner для фидерного кабеля 1/2" (PDF, 793 кБ)
- Разъемы SPINNER для фидерного кабеля 1/2" (PDF, 435 кБ)
- Разъемы RFS для фидерного кабеля 1/2" (PDF, 3028 кБ)
Затухание и мощность в зависимости от частоты
| Частота | Затухание | Мощность | Частота | Затухание | Мощность | Частота | Затухание | Мощность |
|---|---|---|---|---|---|---|---|---|
| МГц | дБ/100 м | кВт | МГц | дБ/100 м | кВт | МГц | дБ/100 м | кВт |
| 10 | 0,67 | 12 | 512 | 5,06 | 1,6 | 1600 | 9,41 | 0,83 |
| 30 | 1,16 | 6,9 | 600 | 5,5 | 1,4 | 1800 | 10 | 0,78 |
| 50 | 1,51 | 5,3 | 700 | 5,98 | 1,3 | 1900 | 10,4 | 0,76 |
| 88 | 2,01 | 4 | 800 | 6,43 | 1,2 | 2000 | 10,7 | 0,74 |
| 100 | 2,15 | 3,7 | 850 | 6,64 | 1,2 | 2200 | 11,3 | 0,7 |
| 108 | 2,24 | 3,6 | 890 | 6,81 | 1,2 | 2400 | 11,8 | 0,66 |
| 174 | 2,86 | 2,8 | 900 | 6,85 | 1,2 | 2600 | 12,4 | 0,63 |
| 200 | 3,08 | 2,6 | 950 | 7,06 | 1,1 | 2800 | 12,9 | 0,61 |
| 300 | 3,81 | 2,1 | 960 | 7,1 | 1,1 | 3000 | 13,4 | 0,58 |
| 400 | 4,43 | 1,8 | 1000 | 7,26 | 1,1 | 3400 | 14,4 | 0,54 |
| 450 | 4,72 | 1,7 | 1200 | 8,02 | 0,98 | 6000 | 20,2 | 0,39 |
| 500 | 4,99 | 1,6 | 1400 | 8,74 | 0,9 | 8800 | 25,5 | 0,31 |
Документация
| Владелец торговой марки | Prysmian Group |
|---|---|
| Страна производства | Финляндия |
| Длина на барабане, м | 500, 1000, 1500 |
| Размер скидки зависит от объема | |
