Кабель 50 Ом типа low loss flexible LDF4-50A 1/2"
1/2" общего применения
ПроизводительCommScope-Andrew
Цена302 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

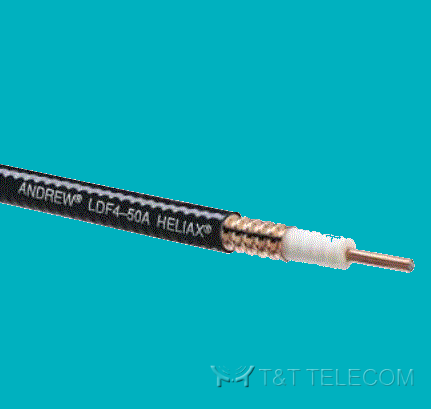

CommScope Andrew LDF4-50A — фидерный кабель 1/2″ серии HELIAX® с низким затуханием (low loss flexible) для антенно-фидерного тракта мобильной и сотовой связи. Внешний проводник — гофрированная медь, внутренний — омеднённый алюминий. Максимальная частота — 8,8 ГГц, пиковая мощность — 40 кВт; для кабеля доступны разъёмы 7/16, 4.3-10 и N-типа.
Информация для заказа
| Модель | Исполнение |
|---|---|
| LDF4-50A | стандартный |
| LDF4RK-50A (устаревший: LDF4RN-50A) | огнестойкий |
| LDF4P-50A (**) | низкий КСВ и спецкабели |
| LDF4P-50A-43B | премиум-класса с низкой плотностью |
Технические характеристики
Электрические характеристики
| Сопротивление | 50 ± 1 Ом |
| Максимальная частота | 8,8 ГГц |
| Скорость | 88 % |
| Значение пиковой мощности | 40 кВт |
| Сопротивление постоянному току (вн./внеш.) | 1,48 / 1,9 Ом /1000 м |
| Напряжение пробоя | 4000 В |
| Порог искрения оболочки | 8000 В |
| Емкость | 75,8 пФ/м |
| Индуктивность | 0,19 мкГн /м |
Механические характеристики
| Внешний проводник | медь |
| Внутренний проводник | омедненный алюминий |
| Диаметр по оболочке | 16 мм |
| Диаметр по медному внешнему проводнику | 14 мм |
| Диаметр внутреннего проводника | 4,6 мм |
| Внутренние поперечные размеры | 1.11 см |
| Минимальный радиус изгиба | 125 мм |
| Число перегибов, не менее (тип. значение) | 15 (50) |
| Изгибающий момент | 3,8 (Н • м) |
| Вес кабеля | 0,22 кг/м |
| Предел прочности при растяжении | 113 кг |
| Прочность на раздавливание | 2,0 кг/мм |
Затухание и номинальная мощность в кабеле LDF4-50A
| Частота, МГц | Затухание, дБ/100м | Мощность, кВт | Частота, МГц | Затухание, дБ/100м | Мощность, кВт |
|---|---|---|---|---|---|
| 450 | 4,75 | 1,59 | 3000 | 13,4 | 0,565 |
| 894 | 6,85 | 1,1 | 3400 | 14,4 | 0,526 |
| 960 | 7,12 | 1,06 | 4000 | 15,8 | 0,479 |
| 1000 | 7,28 | 1,04 | 5000 | 18 | 0,421 |
| 1700 | 9,74 | 0,777 | 6000 | 20,1 | 0,378 |
| 1800 | 10,1 | 0,753 | 8000 | 23,8 | 0,318 |
| 2000 | 10,7 | 0,71 | 8800 | 25,2 | 0,3 |
Разъёмы CommScope для кабеля LDF4-50
| Наименование | Описание |
|---|---|
| RL4TNM-PS | разъем N Male Positive Stop™ для кабеля 1/2" RXL RADIAX® Radiating |
| RL4TNF-PS | разъем N Female Positive Stop™ для кабеля 1/2" RXL RADIAX® Radiating |
| L4TNR-HC | разъем N Male угловой для кабеля 1/2" LDF4-50A |
| L4TNM-PSA | разъем N Male Positive Stop™ для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4TNF-PSA | разъем N Female Positive Stop™ для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4TDM-PSA | разъем 7-16 DIN Male Positive Stop™ для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4TDF-PSA | разъем 7-16 DIN Female Positive Stop™ для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4PNR-HC | разъем N Male угловой для кабеля 1/2" LDF4-50A |
| L4PNR-H | разъем N Male угловой 1/2″ LDF4-50A |
| L4PNM-RC | разъем N Male RingFlare™ для кабеля 1/2" LDF4-50A |
| L4PNM-H | разъем N Male для кабеля 1/2" LDF4-50A. поставляется только через дистрибьюторов |
| L4PNM | разъем N Male для кабеля 1/2" LDF4-50A |
| L4PNF-RC | разъем N Female RingFlare™ для кабеля 1/2" LDF4-50A |
| L4PNF-PM | разъем N Female Panel Mount для кабеля 1/2" LDF4-50A |
| L4PNF-BH | разъем N Female Bulkhead для кабеля 1/2" LDF4-50A |
| L4PNF | разъем N Female для кабеля 1/2" LDF4-50A |
| L4PDR-C | разъем 7-16 DIN Male угловой для кабеля 1/2" LDF4-50A |
| L4PDR | разъем 7-16 DIN Male угловой для кабеля 1/2" LDF4-50A |
| L4PDM-RC | разъем 7-16 DIN Male RingFlare™ для кабеля 1/2" LDF4-50A |
| L4PDM | разъем 7-16 DIN Male для кабеля 1/2" LDF4-50A |
| L4PDF-RC | разъем 7-16 DIN Female RingFlare™ для кабеля 1/2" LDF4-50A |
| L4PDF-PM | разъем 7-16 DIN Female Panel Mount для кабеля 1/2" LDF4-50A |
| L4PDF-BHC | разъем 7-16 DIN Female Bulkhead для кабеля 1/2" LDF4-50A |
| L4PDF-BH | разъем 7-16 DIN Female Bulkhead для кабеля 1/2" LDF4-50A |
| L4PDF | разъем 7-16 DIN Female для кабеля 1/2" LDF4-50A |
| L4NR-PS | разъем N Male угловой Positive Stop™ для кабеля 1/2" LDF4-50A |
| L4NM-C | разъем N Male для кабеля 1/2" LFD4-50A |
| L4HR-D | разъем 4.3-10 Male, угловой, для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4HM-S | разъем 4.3-10 Male для кабеля 1/2" LDF4-50A |
| L4HMP-D | разъем 4.3-10 Male Push Pull для кабеля 1/2" LDF4-50A. |
| L4HM-D | разъем 4.3-10 Male для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4HF-S | разъем 4.3-10 Female для кабеля 1/2" LDF4-50A |
| L4HF-D | разъем 4.3-10 Female для кабеля 1/2" AL4RPV-50, LDF4-50A, HL4RPV-50 |
| L4E78-PS-DCM | разъем 7/8″ EIA фланцевый Positive Stop™ для кабеля 1/2" LDF4-50A |
| L4E78-PS | разъем 7/8″ EIA фланцевый Positive Stop™ для кабеля 1/2" LDF4-50A |
| L4DR-PS | разъем 7-16 DIN Male угловой Positive Stop™ для кабеля 1/2" LDF4-50A |
| L44Z | разъем Splice для кабеля 1/2" LDF4-50A |
| L44U | разъем UHF female для кабеля 1/2" LDF4-50A |
| L44P | разъем UHF male для кабеля 1/2" LDF4-50A |
| L44NT | разъем TNC Female для кабеля 1/2" LDF4-50A |
| L44M | разъем LC Male для кабеля 1/2" LDF4-50A |
| L44J | разъем HN Male для кабеля 1/2" LDF4-50A |
| L44F | разъем F male фланцевый для кабеля 1/2" LDF4-50A |
| 209865 | разъем F female фланцевый для кабеля 1/2" |
Разъёмы других производителей
- Разъемы Telegärtner для фидерного кабеля 1/2" (PDF, 793 кБ)
- Разъемы SPINNER для фидерного кабеля 1/2" (PDF, 435 кБ)
- Разъемы RFS для фидерного кабеля 1/2" (PDF, 3028 кБ)
Документация
| Торговая марка | Andrew |
|---|---|
| Серия | HELIAX |
| ЦЕНА ОБСУЖДАЕТСЯ ИНДИВИДУАЛЬНО | |
