Нагрузки Kadamm

Подбор по параметрам
Название



Нагрузки согласованные Kadamm 50 Ом — коаксиальные оконечные нагрузки мощностью от 2 до 200 Вт для антенно-фидерных трактов базовых станций и систем DAS. Линейка охватывает диапазоны DC–3000, DC–3800, 340–3800, DC–4000 и DC–6000 МГц, исполнения с уровнем пассивной интермодуляции -105 dBc и -160 dBc, разъёмы N, 4.3-10 и 7-16.

Назначение

Согласованная нагрузка (эквивалент антенны, оконечная нагрузка) поглощает высокочастотную мощность без отражения и используется для оконечивания неиспользуемых портов делителей, ответвителей, комбайнеров и антенн, при настройке и испытаниях передатчиков, а также в системах DAS. В режиме согласованной нагрузки сопротивление нагрузки равно волновому сопротивлению тракта (50 Ом), поэтому отражённая волна практически отсутствует.

Согласованные нагрузки 0-6000 МГц, -160 dBc

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
5 Вт0-6000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 5 Вт, -160dBc
25 Вт0-6000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 25 Вт, -160dBc
50 Вт0-6000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 50 Вт, -160dBc
100 Вт0-6000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 100 Вт, -160dBc
200 Вт0-6000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 200 Вт, -160dBc

Согласованные нагрузки 0-6000 МГц, -105 dBc

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
2 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 2 Вт, -105dBc
5 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 5 Вт, -105dBc
10 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 10 Вт, -105dBc
25 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 25 Вт, -105dBc
50 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 50 Вт, -105dBc
100 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 100 Вт, -105dBc
200 Вт0-6000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-6000 МГц, 200 Вт, -105dBc

Согласованные нагрузки 0-4000 МГц, -160 dBc

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
5 Вт0-4000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 5 Вт, 150-155-160dBc, N, 4.3-10, 7-16
25 Вт0-4000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 25 Вт, 160dBc, N, 4.3-10, 7-16
50 Вт0-4000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 50 Вт, 160dBc, N, 4.3-10, 7-16
100 Вт0-4000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 100 Вт, 160dBc, N, 4.3-10, 7-16
100 Вт600-4000 МГц-160dBc7-16 MaleСогласованная нагрузка 600-4000 МГц, 100 Вт, 160dBc, 7-16
200 Вт0-4000 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 200 Вт, 160dBc, N, 4.3-10, 7-16

Согласованные нагрузки 0-4000 МГц, -105 dBc

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
2 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 2 Вт, 105dBc
5 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 5 Вт, 105dBc
10 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 10 Вт, 105dBc
25 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 25 Вт, 105dBc
50 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 50 Вт, 105dBc
100 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 100 Вт, 105dBc
200 Вт0-4000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-4000 МГц, 200 Вт, 105dBc

Согласованные нагрузки 0-3000 МГц

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
2 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-3000 МГц, 2 Вт -105dBcPDF

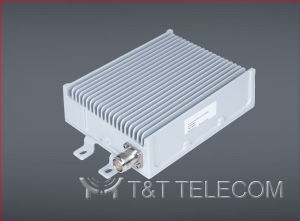

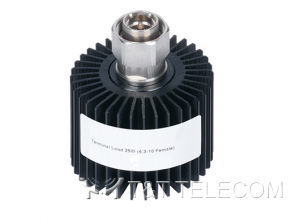

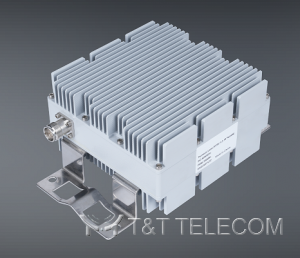

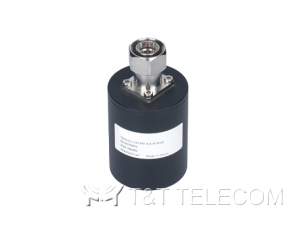

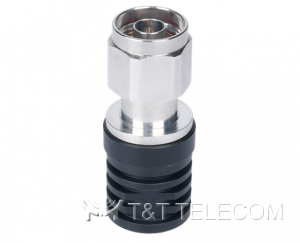

5 Вт0-3000 МГц-160dBc,N типа, 4.3-10, 7-16Согласованная нагрузка DC-3000 МГц 5 Вт -160dBc, код. заказа 96.200 (95437B77V50)
2 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 2 Вт, -105dBc
5 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 5 Вт, -105dBc
10 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 10 Вт, -105dBc
25 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 25 Вт, -105dBc
50 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 50 Вт, -105dBc
100 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 100 Вт, -105dBc
200 Вт0-3000 МГц-105dBcN типа, 4.3-10, 7-16Согласованные нагрузки DC-3000 МГц, 200 Вт, -105dBc

Согласованные нагрузки 0-3800 МГц

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
25 Вт0-3800 МГц-160dBc4.3-10 femaleСогласованная нагрузка DC-3800 МГц, 25 Вт, -160dBc, 4.3-10 female
50 Вт0-3800 МГц-160dBc4.3-10 femaleСогласованная нагрузка DC-3800 МГц, 50 Вт, -160dBc, 4.3-10 female
100 Вт0-3800 МГц-160dBc4.3-10 femaleСогласованная нагрузка DC-3800 МГц, 100 Вт, -160dBc, 4.3-10 female
200 Вт0-3800 МГц-160dBc4.3-10 femaleСогласованная нагрузка DC-3800 МГц, 200 Вт, -160dBc, 4.3-10 female

Согласованные нагрузки 340-3800 МГц

МощностьРабочий диапазонPIMРазъёмыКраткое описаниеДокументация
25 Вт340-3800 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-3800 МГц, 25 Вт, -160dBc
50 Вт340-3800 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-3800 МГц, 50 Вт, -160dBc
100 Вт340-3800 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-3800 МГц, 100 Вт, -160dBc
200 Вт340-3800 МГц-160dBcN типа, 4.3-10, 7-16Согласованная нагрузка DC-3800 МГц, 200 Вт, -160dBc

Коды для заказа

Нагрузки с разъёмом 4.3-10 Male имеют степень защиты IP65; RL — возвратные потери, дБ.

Краткое описаниеКод
25 Вт, Нагрузка согласованная 50 Ом, 340-3800 МГц, 4.3-10 Male, RL 19, PIM 160, IP65100380
50 Вт, Коаксиальная нагрузка 50 Ом, 340-3800 МГц, 4.3-10 Male, RL 19, PIM 160, IP65100447
100 Вт, Коаксиальная согласованная нагрузка, 340-3800 МГц, 4.3-10 Male, RL 19, PIM 160, IP65100520
200 Вт, Согласованная нагрузка 50 Ом, 340-3800 МГц, 4.3-10 Male, RL 19, PIM 160, IP65100960
25 Вт, Нагрузка согласованная 50 Ом, 340-6000 МГц, 4.3-10 Male, RL 18-19, PIM 160, IP65100380
50 Вт, Коаксиальная нагрузка 50 Ом, 340-6000 МГц, 4.3-10 Male, RL 18-19, PIM 160, IP65100447
100 Вт, Коаксиальная согласованная нагрузка, 340-6000 МГц, 4.3-10 Male, RL 18-19, PIM 160, IP65100520
200 Вт, Согласованная нагрузка 50 Ом, 340-6000 МГц, 4.3-10 Male, RL 18-19, PIM 160, IP65100960
2 Вт, Нагрузка согласованная 50 Ом, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100039
5 Вт, Коаксиальная нагрузка 50 Ом, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100039
10 Вт, Коаксиальная согласованная нагрузка, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100057
25 Вт, Согласованная нагрузка 50 Ом, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100057
50 Вт, Нагрузка согласованная 50 Ом, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100064
100 Вт, Коаксиальная нагрузка 50 Ом, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100200
200 Вт, Коаксиальная согласованная нагрузка, DC-3000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100230
2 Вт, Согласованная нагрузка 50 Ом, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100038
5 Вт, Нагрузка согласованная 50 Ом, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100038
10 Вт, Коаксиальная нагрузка 50 Ом, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100057
25 Вт, Коаксиальная согласованная нагрузка, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100057
50 Вт, Согласованная нагрузка 50 Ом, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100064
100 Вт, Нагрузка согласованная 50 Ом, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100200
200 Вт, Коаксиальная нагрузка 50 Ом, DC-4000 МГц, 4.3-10 Male, RL 21, PIM 105, IP65100230
5 Вт, Коаксиальная нагрузка 50 Ом, 0-3000 МГц, PIM -160 dBc, 4.3-10(f), 96ш, 95437B77V50, Эквивалент нагрузки 50 ом 5 Вт100210
10 Вт, нагрузка MNL-6-10-4M, DC-6000 МГц, 4.3-10 male
100 Вт, Согласованная нагрузка 50 Ом, 0-3000 МГц, PIM -160 dBc, 4.3-10(f), 60ш, 95450097V31, Эквивалент нагрузки 50 ом 100 Вт100380
200 Вт, нагрузка с низкой PIM ML-200-738-4M-160, 698-3800 МГц, 4.3-10 male

Каталоги

На что смотреть при выборе

  • допустимую мощность рассеяния с запасом относительно мощности в тракте;
  • рабочий диапазон частот и возвратные потери (КСВ) в нём;
  • уровень пассивной интермодуляции (PIM) — для трактов многодиапазонных базовых станций нужны низко-PIM нагрузки;
  • тип и пол разъёма (N, 4.3-10, 7-16) под порт оборудования;
  • степень защиты корпуса при наружной установке.

Подбор и поставка

Подберём согласованные нагрузки под мощность, частотный диапазон и разъёмы тракта, при необходимости дополним заказ переходниками и кабельными сборками. Поставка по России.
