N male

Подбор по параметрам
Название

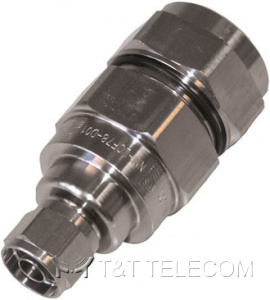

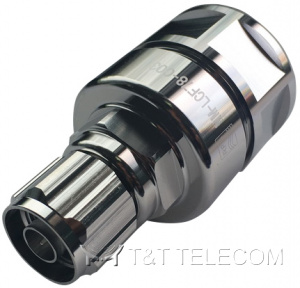

Разъём N male 7/8" RFS (вилка) — коаксиальный соединитель для радиочастотного кабеля с гофрированным внешним проводником диаметром по изоляции 7/8 дюйма. Разъёмы рассчитаны на кабель RFS CELLFLEX LCF78-50 и совместимы с кабелями 7/8" ведущих производителей — полный перечень приведён в таблице.

Назначение и особенности

Разъём N-типа — универсальный резьбовой коаксиальный интерфейс, широко применяемый в ретрансляторах, системах DAS, оборудовании радиодоступа и измерительной технике. Он компактнее 7-16 и удобен там, где мощность в тракте умеренная, а оборудование имеет N-порты. Исполнение male — вилка (штекер) с центральным штырём и накидной гайкой; она сочленяется с розеткой на порту оборудования, антенны, грозоразрядника или переходника. Кабель 7/8" — основной типоразмер магистрального фидера базовых станций: он сочетает умеренное затухание с приемлемой массой и гибкостью.

Совместимые кабели

Производитель (серия)Совместимые кабелиСтрана
RFS (Cellflex)LCF78-50JA, LCF78-50JFNA, LCF78-50JFNL, LCF 78-50JL, LCF78-50CPRГермания
Acome (Hupercell)HPL 50-7/8 LA M5407, HPL 50-7/8 F M5423, HPL 50-7/8 F HFR M5323Франция
CommScope (Andrew)AVA5-50 (LDF5-50A) 7/8″, AVA5-50FX 7/8″, AVA5P-50-42, AVA5P-50FX-42, AVA5P-50-43B, AVA5P-50FX-35, AVA5P-50-35, AVA5RK-50, AVA5RKP-50FX-35, AVA5RK-50FXСША
Prysmian (Draka)RFA 7/8”-50 (NKRFA07800), RFA 7/8”-50 GHF (NKRFA07801), RFA 7/8”-50 BHF (NKRFA07802), RFA 7/8”-50 BHF (UL) CATVR (NKRFA07802)Финляндия
Eupen (Microcell)EC5-50-A /HF/ FR/HF–FR (5228 A), EC5-50-A-FR 5228-A-HLFR, EC5-50-HF 5228X, EC5-50-HF-FR 5228X-HLFRБельгия
HansenRF 50 7/8″L, RF50Z 7/8″L, RF50 7/8″S, RF50Z 7/8″S, RF 50 7/8″LAL, RF50Z 7/8″LALКитай
HengxinHCTAY-50-22, HCTAYZ-50-22Китай
Huber+SuhnerSUCOFEED 7/8, SUCOFEED 7/8 FR, SUCOFEED 7/8 HF A, SUCOFEED 7/8 LA, SUCOFEED 7/8 LA FR A, SUCOFEED 7/8 LW LA AШвейцария
Leoni (FlexLine)FlexLine 7/8”RГермания
LS CableLHF 22D 7/8”, LHF-FR 22D, HFC 22D / HFC-FR 22D, HFSC 22D / HFSC-FR 22DКорея
SpinnerLF 7/8″-50-PE (BN: A73089), LF 7/8″-50-CPR (BN: A73029)Германия
Кабели отечественного производстваРК 50-23-391-C (7/8″R)″, РК 50-23-391-Снг(C)-HF(7/8″R HF)″, РК50-22-37-С, РК50-22-38-С нг, РК50-22-39-С, РК50-22-310-С нг(С)-HFРоссия

На что смотреть при выборе

  • соответствие разъёма марке и серии кабеля 7/8": диаметры проводников и профиль гофры у производителей различаются;
  • интерфейс (N) и пол ответной части на порту оборудования или антенны;
  • прямое или угловое исполнение — угловые разъёмы экономят место при подключении к антеннам и выносным модулям;
  • способ монтажа и инструмент для разделки кабеля, рекомендованный для выбранной серии разъёмов;
  • герметизация уплотнительными кольцами и защита места соединения при наружной установке;
  • требования к пассивной интермодуляции в многодиапазонных трактах.

Подбор и поставка

Подберём разъёмы под марку кабеля и порты оборудования, проверим совместимость серий и при необходимости дополним заказ инструментом для разделки и средствами герметизации. Поставка по России.
