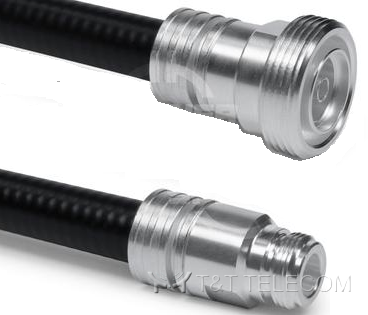

Кабельная сборка 7FNFS12 — коаксиальная перемычка «7/16 розетка – N розетка» на основе особо гибкого (Superflexible) фидерного кабеля 1/2" с внешним проводником из спирально гофрированной медной трубки. Сборка предназначена для антенно-фидерного тракта базовых станций и соединяет оборудование и компоненты с разъёмами 7/16 и N. Артикул для заказа — 7FNFS12-LXXXX, где LXXXX — длина перемычки в миллиметрах; уровень интермодуляционных искажений IMP3 — не хуже -159 дБс (-161 дБс типовое).
Конфигурация
| Разъем А* | Соединительный кабель* | Разъем В* |
|---|---|---|
| DIN 7/16 розетка прямая | SF 1/2" Super Flex Foam | N розетка прямая |
*Варианты применяемых разъемов и кабелей приведены в соответствующих таблицах. Типовая сборка: «разъем А: 716F-SCF12-C03 / кабель SCF12-50J / разъем В: NF-SCF12-C03» фирмы RFS (Германия).
Артикул для заказа (серийное производство)
| Кабель в типовой оболочке | Длина* (мм) | Допуск* (мм) | Кабель в огнестойкой оболочке |
|---|---|---|---|
| 7FNFS12-L500 | 500 | ±10 | 7FNFS12F-L500 |
| 7FNFS12-L600 | 600 | ±12 | 7FNFS12F-L600 |
| 7FNFS12-L1000 | 1000 | ±20 | 7FNFS12F-L1000 |
| 7FNFS12-L1500 | 1500 | ±30 | 7FNFS12F-L1500 |
| 7FNFS12-L2000 | 2000 | ±40 | 7FNFS12F-L2000 |
| 7FNFS12-L2500 | 2500 | ±50 | 7FNFS12F-L2500 |
| 7FNFS12-L3000 | 3000 | ±60 | 7FNFS12F-L3000 |
| 7FNFS12-L3500 | 3500 | ±70 | 7FNFS12F-L3500 |
| 7FNFS12-L5000 | 5000 | ±100 | 7FNFS12F-L5000 |
| 7FNFS12-L10000 | 10000 | ±200 | 7FNFS12F-L10000 |
* По индивидуальному заказу длина и предельные отклонения (включая верхнее и/или нижнее отклонения) оговариваются общей записью в технических требованиях. Пример заказа перемычки длиной 2,1 метра с точностью +15мм и -10 мм: «Кабельная сборка 7FNFS12-L2100 (+15/-10 мм)»
Варианты конфигураций разъемов для типовой кабельной сборки «7-16 female - N female 1/2" Superflex»
| Варианты | Разъем А | Разъем В | Серия | Производитель |
|---|---|---|---|---|
| 1 | 716F-SCF12-C03 | NF-SCF12-C03 | OMNI FIT™ standard, IP68, 6.0 ГГц | RFS |
| 2 | 716F-SCF12-D01 | NF-SCF12-D01 | OMNI FIT™ Premium, IP68, 3.7 ГГц | RFS |
| 3 | BN 710359 | BN 846057 | MultiFit / CAF® IP68, 6.0 / 3.8, ГГц | Spinner |
| 4 | BN 710371 | BN 846071 | MultiFit, IP68, 6.0 ГГц | Spinner |
| 5 | NKC2012200 | NKC2012400 | NKC, IP68, 8.0 ГГц | Draka |
| 6 | 7/16F50B12X | NF50B12X | HiFlex, IP67 & IP68, -155 (dBc) | Eupen |
| 7 | J01121B0120 | NKC1078400 | SIMFix Pro, IP68, 3.0 ГГц | Telegärtner |
| 8 | J01121B0114 | J01021C0163 | SIMFix Pro / ST, IP68/IP67, 3 ГГц (комб.) | Telegärtner |
| 9 | F4PDF-C | F4PNF-C | Andrew Heliax, IP68, 7.5 / 12.0 ГГц | CommScope |
Особенности разъемов основных производителей, используемые в наших изделиях, приведены по ссылкам:
- Разъемы RFS 1/2″ Super Flex (PDF, 909 кБ)
- Разъемы Telegärtner 1/2″ Super Flex (PDF, 742 кБ)
- Разъемы Spinner 1/2″ Super Flex (PDF, 284 кБ)
Модификации кабелей 1/2"SF (Super Flex) применяемые в производстве сборок
| Кабель в типовой оболочке | Производитель | Кабель в огнестойкой оболочке, LSZH |
|---|---|---|
| SCF12-50J | RFS (Германия) | SCF12-50JFN |
| FSJ4-50B | CommScope-Andrew (США) | FSJ4RK-50B |
| SUCOFEED_1/2_HF (84099336) | Huber+Suhner (Швейцария) | SUCOFEED_1/2_HF_FR (84020859) |
| RFF 1/2"-50 (NKRFF01200) | Draka NK Cables (Финляндия) | RFF 1/2"-50 BHF (NKRFF01202) |
| HPL 50-1/2SF | Acome (Франция) | HPL 50-1/2SF HFR |
| EC4-50-HF (5092) | Eupen (Бельгия) | EC4-50-HF-FR (5092-HLFR) |
| RF 50 1/2" S | Hansen | RF50Z-1/2"S |
| HRCAY-50-9 | Hengxin | HRCAY(Z)-50-9 |
Для выбора оптимального варианта кабеля смотрите также: Сравнительная таблица затуханий и предельной мощности кабелей 1/2'' SF (PDF, 497 кБ)
Допустимые значения КСВН на рабочей частоте для кабельных перемычек серии Premium
| типовые значения для длины кабеля ≤ 5 м | 1000 МГц | 2200 МГц | 2700 МГц | 4000 МГц | 6000 МГц |
|---|---|---|---|---|---|
| Кабель с 2 прямыми разъемами | ≤ 1.03 | ≤ 1.05 | ≤ 1.06 | ≤ 1.08 | ≤ 1.10 |
| Кабель с 1 прямым и 1 угловым разъемом | ≤ 1.04 | ≤ 1.06 | ≤ 1.07 | ≤ 1.09 | ≤ 1.11 |
| кабель с 2 угловыми разъемами | ≤ 1.05 | ≤ 1.07 | ≤ 1.08 | ≤ 1.10 | ≤ 1.12 |
*Серии Premium изготавливаются строго под заказ
*Фазостабилизированные и согласованные по фазе кабельные сборки доступны только по индивидуальному заказу.
Максимальное затухание* и допустимая мощность**
| Частота | ≤ 1000 МГц | ≤ 2200 МГц | ≤ 2700 МГц | ≤ 4000 МГц | ≤ 6000 МГц |
|---|---|---|---|---|---|
| Затухание | 0.115 дБ/м | 0.175 дБ/м | 0.200 дБ/м | 0.242 дБ/м | 0.310 дБ/м |
| Мощность | 654 Вт | 423 Вт | 375 Вт | 302 Вт | 283 Вт |
* КСВн кабеля при температуре 20 °C без разъемов = 1.0, типичное затухание разъема ≤ 0.01 дБ
** КСВн = 1.0, при температуре окружающей среды 40 °C, температура внутреннего проводника 100 °C, без влияния УФ-лучей.
Возвратные потери и параметры КСВН для типовых кабельных сборок
Длина кабельной перемычки ≤5м
| Частота | прямой / прямой | прямой / угловой | угловой / угловой | |||
|---|---|---|---|---|---|---|
| Обратные потери, дБ | КСВН | Обратные потери, дБ | КСВН | Обратные потери, дБ | КСВН | |
| ≤1000 МГц | ≥31 | ≤1.063 | ≥31 | ≤1.063 | ≥29 | ≤1.076 |
| ≤1700 МГц | ≥29 | ≤1.076 | ≥29 | ≤1.076 | ≥29 | ≤1.076 |
| ≤2200 МГц | ≥29 | ≤1.076 | ≥29 | ≤1.076 | ≥27 | ≤1.094 |
| ≤2700 МГц | ≥27 | ≤1.094 | ≥27 | ≤1.094 | ≥25 | ≤1.117 |
| ≤3800 МГц | ≥25 | ≤1.117 | ≥24 | ≤1.130 | ≥21 | ≤1.184 |
Длина кабельной перемычки >5 ≤10м
| Частота | Прямой / прямой | Прямой / угловой | Угловой / угловой | |||
|---|---|---|---|---|---|---|
| Обратные потери, дБ | КСВН | Обратные потери, дБ | КСВН | Обратные потери, дБ | КСВН | |
| ≤1000 МГц | ≥30 | ≤1.069 | ≥30 | ≤1.069 | ≥28 | ≤1.085 |
| ≤1700 МГц | ≥28 | ≤1.085 | ≥28 | ≤1.085 | ≥28 | ≤1.085 |
| ≤2200 МГц | ≥28 | ≤1.085 | ≥28 | ≤1.085 | ≥26 | ≤1.105 |
| ≤2700 МГц | ≥26 | ≤1.105 | ≥26 | ≤1.105 | ≥24 | ≤1.130 |
| ≤3800 МГц | ≥24 | ≤1.130 | ≥23 | ≤1.146 | ≥20 | ≤1.207 |
Длина кабельной перемычки >10 ≤25м
| Частота | прямой / прямой | прямой / угловой | угловой / угловой | |||
|---|---|---|---|---|---|---|
| Обратные потери, дБ | КСВН | Обратные потери, дБ | КСВН | Обратные потери, дБ | КСВН | |
| ≤1000 МГц | ≥29 | ≤1.076 | ≥29 | ≤1.076 | ≥27 | ≤1.094 |
| ≤1700 МГц | ≥27 | ≤1.094 | ≥27 | ≤1.094 | ≥27 | ≤1.094 |
| ≤2200 МГц | ≥27 | ≤1.094 | ≥27 | ≤1.094 | ≥25 | ≤1.117 |
| ≤2700 МГц | ≥25 | ≤1.117 | ≥25 | ≤1.117 | ≥23 | ≤1.146 |
| ≤3800 МГц | ≥23 | ≤1.146 | ≥22 | ≤1.163 | ≥18 | ≤1.232 |
Усредненные характеристики соединительного кабеля «Superflexible 1/2"» для типовых кабельных сборок*
| Структура | |
|---|---|
| Тип кабеля, размер по изоляции | Особо гибкий (Superflexible), 1/2 дюйма |
| Внутренний проводник | 3.56 мм, омедненный алюминий |
| Диэлектрик | 9.3 мм, вспененный диэлектрик низкой плотности |
| Внешний проводник | 12.3 мм, спирально гофрированная медная трубка |
| Оболочка | 13.75 мм, светостабилизированный полиэтилен |
| Цвет оболочки | Черный |
| Электрические характеристики | |
| Импеданс | 50 +/- 1 Ом |
| Максимальная частота | 10.6 ГГц |
| Скорость распространения волны, тип. | 77% |
| Погонная емкость | 86 пФ / м |
| Погонная индуктивность | 0.215 мкГн / м |
| Пиковая мощность | 24 кВт |
| Пиковое напряжение радиосигнала | 1550 Вольт |
| Порог искрообразования | 5000 Вольт RMS |
| Rвн. проводника пост току | 2.9 Ом / км |
| Rвнеш. проводника пост току | 5.3 Ом / км |
| Возвратные потери (КСВН), типичные | Стандарт для 40-2,7, 3,3-4,2, 4,4-5,925 ГГц; Премиум по B-классу |
| Минимальные обратные потери (КСВН макс.) | Стандарт 20 дБ (1.23), Премиум 24 дБ ( 1.14) / 23 дБ (1.16) |
| Механические характеристики | |
| Вес | 0.161 г / м |
| Минимальный радиус изгиба, многократный | 32 мм |
| Изгибающий момент | 2.5 Нм (Ньютон-метр) |
| Предел прочности на растяжение | 650 Н (Ньютон) |
| Рекомендуемый / Максимальный шаг между зажимами | 0.3 / 0.5 м |
| Окружающая среда | |
| Пожарная безопасность | Без галогенов (огнестойкий по запросу) |
| Рабочая температура | -50 ... 85 °C |
*Подробные технические характеристики кабелей отдельно для каждой марки приведены в разделе каталога «Кабели фидерные супергибкие 1/2"»
Примечание – Фактические технические характеристики и комплектация согласовываются в спецификации на поставку и могут отличаться от заявленных в справочных материалах.
