Коаксиальные соединители серии 4.3-10 производства SPINNER Group — кабельные и приборные разъёмы для современных базовых станций и антенно-фидерных систем. Серия 4.3-10 компактнее разъёма 7-16 и рассчитана на тракты с жёсткими требованиями к интермодуляции.

Назначение и применение

Разъёмы 4.3-10 устанавливаются на фидерные и сверхгибкие кабели, перемычки, порты радиомодулей и антенн. В программе поставок есть обжимные разъёмы для кабеля LMR-400 (RG8), разъёмы CAF для кабелей 1/4" и 3/8", разъёмы MultiFit для кабелей 1/4", 1/2", 7/8" и 1 5/8", а также приборные затягиваемые и фланцевые розетки.

Типы соединения

  • Винтовое соединение — классическая накидная гайка.
  • Ручная затяжка (hand screw) — затягивается без ключа.
  • Push-pull (вставной-вытяжной) — быстрое подключение без вращения гайки.

На что обратить внимание при выборе

  • Тип и размер кабеля — разъём подбирается под конкретную марку кабеля.
  • Пол разъёма (вилка или розетка) и исполнение — прямое или угловое.
  • Тип соединения, совместимый с ответной частью на оборудовании.
  • Для приборных розеток — способ подключения внутреннего проводника (M3 или под пайку) и фланцевое крепление.

Складские позиции

МодельАртикулОписание
LMR-400 (RG8) - Обжимные разъемы
BN 431129BN4311294,3-10 штекер (вилка); вставной-вытяжной
BN 431130BN4311304,3-10 штекер (вилка); винт
BN 431131BN4311314,3-10 штекер (вилка); винтовой
1/4"- CAF
BN 431100BN4311004,3-10 штекер (вилка); винт
BN 431103BN4311034,3-10 штекер (вилка); винтовой
BN 431104BN4311044,3-10 штекер (вилка); вставной-вытяжной
3/8" - CAF контурная прокладка

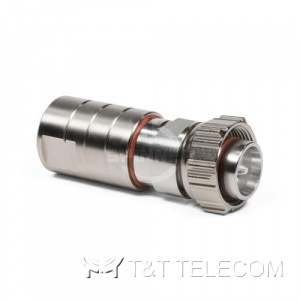

BN 431101BN4311014,3-10 штекер (вилка); винт
BN 431105BN4311054,3-10 штекер (вилка); винтовой
BN 431106BN4311064,3-10 штекер (вилка); вставной-вытяжной
BN 431107BN4311074,3-10 штекер (вилка) прямой; винтовой
BN 431108BN4311084,3-10 штекер (вилка) прямой; винтовой
BN 431109BN4311094,3-10 штекер (вилка) прямой; вставной-вытяжной
1/2"– MultiFit
BN 431017BN4310174,3-10 розетка (гнездо)

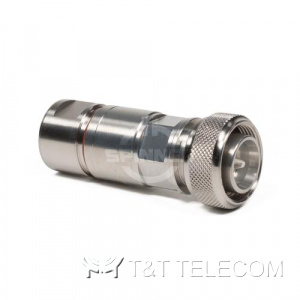

BN 431110BN4311104.3-10 вилка (вилка) прямая

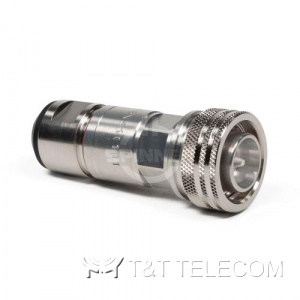

BN 431111BN4311114.3-10 вилка, двухконтактный разъем

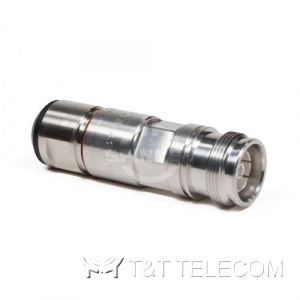

BN 431112BN4311124.3-10 розетка (гнездо)

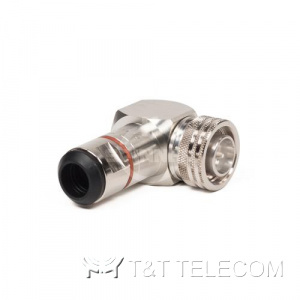

BN 431114BN4311144.3-10 вилка, угловой разъем push-pull

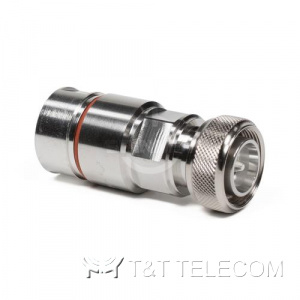

BN 431115BN4311154,3-10 штекер (вилка); винтовой

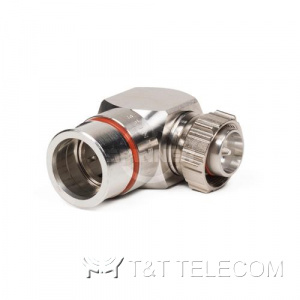

BN 431116BN4311164,3-10 штекер (вилка) прямой; винт
BN 431117BN4311174,3-10 штекер (вилка); винт
BN 431118BN4311184,3-10 штекер (вилка); вставной-вытяжной
BN 431119BN4311194,3-10 штекер (вилка) прямой; винтовой
BN 431121BN4311214,3-10 штекер (вилка) прямой; вставной-вытяжной
BN 431171BN4311714.3-10 вилка, винтовой разъём
BN 431174BN4311744.3-10 вилка, угловой разъем - винтовой
7/8"– MultiFit
BN 431002BN4310024,3-10 розетка (гнездо)

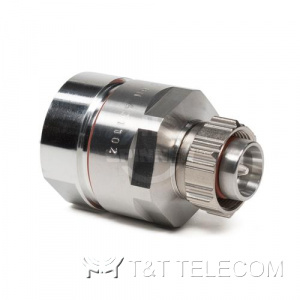

BN 431102BN4311024,3-10 штекер (вилка); винт
BN 431123BN4311234,3-10 штекер (вилка); винтовой
BN 431124BN4311244,3-10 штекер (вилка); вставной-вытяжной
BN 431133BN4311334,3-10 штекер (вилка) прямой; винтовой
1/4"– MultiFit

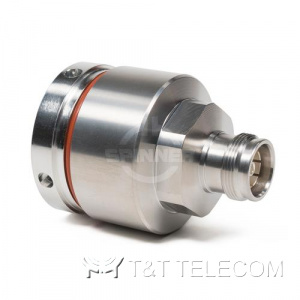

BN 431020BN4310204,3-10 розетка (гнездо)
BN 431120BN4311204,3-10 штекер (вилка); винт
BN 431125BN4311254,3-10 штекер (вилка); винтовой
BN 431126BN4311264,3-10 штекер (вилка); вставной-вытяжной
1 5/8"– MultiFit

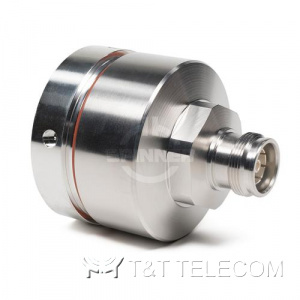

BN 431022BN4310224,3-10 розетка (гнездо)
BN 431122BN4311224,3-10 штекер (вилка); винт
BN 431127BN4311274,3-10 штекер (вилка); винтовой
BN 431128BN4311284,3-10 штекер (вилка); вставной-вытяжной
Приборные (затягиваемые) разъемы
BN 431500BN4315004,3-10 гнездо «мама» для RG402 / U, 141-50
BN 431501BN4315014,3-10 гнездо «мама» для RG401 / U, 250-50
BN 431502BN4315024,3-10 гнездо «мама»; внутренний проводник M3
BN 431503BN4315034,3-10 гнездо «мама»; внутренний проводник для пайки
Приборные-фланец (4 отверстие)
BN 431404BN4314044,3-10 гнездо «мама» для RG402 / U, 141-50
BN 431403BN4314034,3-10 гнездо «мама» для RG401 / U, 250-50
BN 431405BN4314054,3-10 гнездо «мама»; внутренний проводник M3
BN 431406BN4314064,3-10 гнездо «мама»; внутренний проводник для пайки

Разъёмы 4.3-10 CAF® для кабелей LF

МодельАртикулОписание
BN 431040BN431040Розетка 4.3-10 для кабеля LF 7/8"-50, CAF® Plast2000
BN 431068BN431068Розетка 4.3-10 для кабеля LF 1/2"-50, CAF® Plast2000
BN 431089BN431089Розетка 4.3-10 для кабеля LF 1/2"-50, CAF® O-Ring
BN 431140BN431140Вилка 4.3-10 для кабеля LF 7/8"-50, винтовое соединение, CAF® Plast2000
BN 431168BN431168Вилка 4.3-10 для кабеля LF 1/2"-50, винтовое соединение, CAF® Plast2000
BN 431189BN431189Вилка 4.3-10 для кабеля LF 1/2"-50, винтовое соединение, CAF® O-Ring

Подбор и поставка

T&T Telecom поставляет коаксиальные соединители 4.3-10 SPINNER, кабели и перемычки для строительства и модернизации радиочастотных трактов. Пришлите артикулы или опишите задачу — тип и марку кабеля, требуемый разъём оборудования, условия монтажа, — и мы подберём совместимые позиции, при необходимости предложим аналоги и сопутствующие компоненты тракта.
