Разъёмы SMA приборно-кабельные Huber+Suhner — коаксиальные соединители SMA для установки на корпус оборудования или панель с одновременным подключением кабеля. Они выводят ВЧ-сигнал из корпуса наружу и крепятся гайкой или фланцем на четыре винта.

Назначение и применение

Приборные и приборно-кабельные разъёмы SMA применяют в корпусах радиомодулей, усилителей, фильтров, измерительных приборов и шкафов, на лицевых и задних панелях оборудования. Внутри корпуса к разъёму подключается кабель или выводы платы, снаружи — ответная вилка SMA.

На что смотреть при выборе

  • способ крепления на корпус: гайка (bulkhead) или фланец на 4 винта;
  • вилка или розетка;
  • конфигурация — прямая или угловая;
  • марка кабеля для приборно-кабельных исполнений;
  • толщина панели и требования к герметичности.

В обозначениях HUBER+SUHNER первые цифры указывают на тип изделия: 11 — прямая кабельная вилка, 16 — угловая кабельная вилка, 21 — прямая кабельная розетка; далее следуют серия разъёма, волновое сопротивление и код кабельной группы.

Номенклатура

АртикулОбозначениеТипНазначениеКонфигурацияКабельМонтажМин
2265231512_SMA-50-0-110/111NEвилкаприборнаяпрямая, с гайкой1
2264005613_SMA-50-0-2/111NEвилкаприборнаяпрямая, 4 винта1
2254479013_SMA-50-0-53/199NEвилкаприборная1

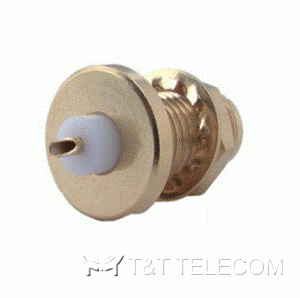

2264008722_SMA-50-0-1/111NEгнездоприборнаяпрямая, с гайкой1

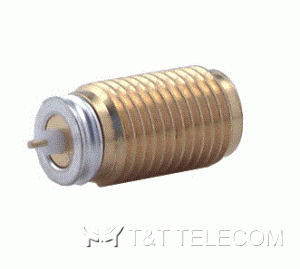

2264129122_SMA-50-0-10/111NEгнездоприборнаяпрямая, с гайкой1
2300217722_SMA-50-0-10/111NHгнездоприборнаяпрямая, с гайкой100

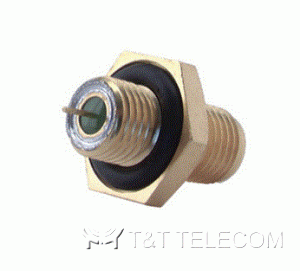

8404290422_SMA-50-0-12/111_NEгнездоприборнаяпрямая, с гайкой1
2264129322_SMA-50-0-12/111NYгнездоприборнаяпрямая, с гайкой

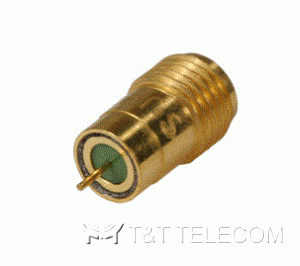

2264129422_SMA-50-0-13/111_NEгнездоприборнаяпрямая, с гайкой1
2264129522_SMA-50-0-14/111_NEгнездоприборнаяпрямая, с гайкой1

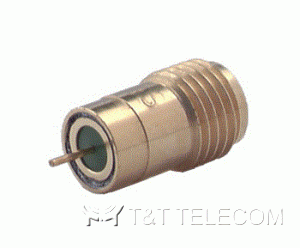

2254458822_SMA-50-0-15/111NEгнездоприборнаяпрямая, с гайкой1
2264008822_SMA-50-0-2/111NEгнездоприборнаяпрямая, с гайкой1
2265201222_SMA-50-0-203/111NHгнездоприборнаяпрямая, с гайкой100
8403669222_SMA-50-0-210/111NEгнездоприборнаяпрямая, с гайкой1
2264008922_SMA-50-0-3/111NEгнездоприборнаяпрямая, с гайкой1
2264096222_SMA-50-0-4/111_NEгнездоприборнаяпрямая, с гайкой1
2264941822_SMA-50-0-4/111NHгнездоприборнаяпрямая, с гайкой100
2264351822_SMA-50-0-44/133NEгнездоприборнаяпрямая, с гайкой1
2264900322_SMA-50-0-45/133_UHгнездоприборнаяпрямая, с гайкой100

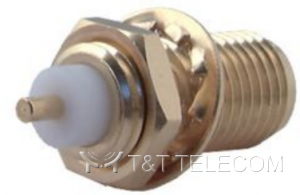

2254349822_SMA-50-0-53/199NEгнездоприборнаяпрямая, с гайкой1
2264009023_SMA-50-0-1/111_NEгнездоприборнаяпрямая, 4 винта1
2265140923_SMA-50-0-1/111_NHгнездоприборнаяпрямая, 4 винта100

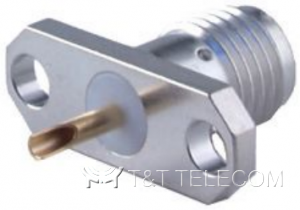

2264009523_SMA-50-0-11/111_NEгнездоприборнаяпрямая, 2 винта1
2264009623_SMA-50-0-12/111_NEгнездоприборнаяпрямая, 2 винта1
2264009723_SMA-50-0-13/111_NEгнездоприборнаяпрямая, 2 винта1
2265887323_SMA-50-0-13/111_NHгнездоприборнаяпрямая, 2 винта100
2264415923_SMA-50-0-165/199NEгнездоприборная1
2264415523_SMA-50-0-167/199NEгнездоприборнаяпрямая, 4 винта1
2264415623_SMA-50-0-168/199_NEгнездоприборнаяпрямая, 2 винта1
2264009123_SMA-50-0-2/111_NEгнездоприборнаяпрямая, 4 винта1
2264010123_SMA-50-0-21/111NEгнездоприборнаяпрямая, 4 винта1
2264009223_SMA-50-0-3/111_NEгнездоприборнаяпрямая, 4 винта1
2264009323_SMA-50-0-4/111NEгнездоприборнаяпрямая, 4 винта1
2264438323_SMA-50-0-41/133_NHгнездоприборнаяпрямая, 2 винта100
2264224523_SMA-50-0-44/133_NEгнездоприборнаяпрямая, 4 винта1
2254394823_SMA-50-0-51/199_NEгнездоприборнаяпрямая, 4 винта1
2254348723_SMA-50-0-52/199_NEгнездоприборнаяпрямая, 4 винта1
2264139423_SMA-50-0-53/199_NEгнездоприборнаяпрямая, 4 винта1
2264984323_SMA-50-0-53/199_NHгнездоприборнаяпрямая, 4 винта100
2254479623_SMA-50-0-61/199_NEгнездоприборная1
2254477923_SMA-50-0-62/199NEгнездоприборная1
2264090323_SMA-50-0-63/199_NEгнездоприборная1
2264987324_SMA-50-1-3/111_NEгнездоприборно-каб.прямая, с гайкойRG_178_B/UП/О1
2265171924_SMA-50-2-13/111_NHгнездоприборно-каб.прямая, с гайкойK_02252_DП/О100
2265174724_SMA-50-2-14/111_NHгнездоприборно-каб.прямая, с гайкойRG_316_/UП/О100
2265174824_SMA-50-2-14_/_111_NEгнездоприборно-каб.прямая, с гайкойRG_316_/UП/О1
2254453224_SMA-50-2-15/111NEгнездоприборно-каб.прямая, с гайкойEZ86П/П1
2264549024_SMA-50-2-15/111NHгнездоприборно-каб.прямая, с гайкойEZ86П/П100
2264138124_SMA-50-2-41/133_NEгнездоприборно-каб.прямая, с гайкойEZ86П/П1
2264438224_SMA-50-2-43/133_NHгнездоприборно-каб.прямая, с гайкойK_02252_DП/О100
2264424524_SMA-50-2-45/133_NEгнездоприборно-каб.прямая, с гайкойK_02252_DП/О1
2265235224_SMA-50-2-45/133_NHгнездоприборно-каб.прямая, с гайкойK_02252_DП/О100
2264847224_SMA-50-2-45/133_UHгнездоприборно-каб.прямая, с гайкойK_02252_DП/О100
2264424624_SMA-50-2-46/133_NEгнездоприборно-каб.прямая, с гайкойRG_316_/UП/О1
2264656524_SMA-50-2-46/133_NHгнездоприборно-каб.прямая, с гайкойRG_316_/UП/О100
2264115324_SMA-50-3-15/111NEгнездоприборно-каб.прямая, с гайкойEZ141П/П1
2264525924_SMA-50-3-15/111NHгнездоприборно-каб.прямая, с гайкойEZ141П/П100
2264135824_SMA-50-3-42/133_NEгнездоприборно-каб.прямая, с гайкойRG_223_/UП/О1
2265082224_SMA-50-4-41/133_UHгнездоприборно-каб.прямая, с гайкойS_04172_DП/О100
2301146524_SMA-R50-2-51/133_NEгнездоприборно-каб.прямая, с гайкойRG_316_/UО/О100
2264239025_SMA-50-1-2/111NEгнездоприборно-каб.прямая, 4 винтаEZ47П/П1
2264239125_SMA-50-1-4/111_NEгнездоприборно-каб.прямая, 2 винтаEZ47П/П1
2254455125_SMA-50-2-15/111NEгнездоприборно-каб.прямая, 4 винтаEZ86П/П1
2264149325_SMA-50-2-25/111NEгнездоприборно-каб.прямая, 2 винтаEZ86П/П1
2264224625_SMA-50-2-46/133NEгнездоприборно-каб.прямая, 4 винтаK_02252_DП/О1
2264011225_SMA-50-2-5/111NEгнездоприборно-каб.прямая, 4 винтаRG_316_/UП/О1
2265075525_SMA-50-2-5/111NHгнездоприборно-каб.прямая, 4 винтаRG_316_/UП/О100
2264011325_SMA-50-2-6/111NEгнездоприборно-каб.прямая, 4 винтаK_02252_DП/О1
2254455225_SMA-50-3-15/111NEгнездоприборно-каб.прямая, 4 винтаEZ141П/П1
2264471725_SMA-50-3-15/111NHгнездоприборно-каб.прямая, 4 винтаEZ141П/П100
2264141025_SMA-50-3-25/111NEгнездоприборно-каб.прямая, 4 винтаEZ141П/П1
2264656325_SMA-50-3-25/111NHгнездоприборно-каб.EZ141П/П100
2254438427_SMA-50-0-1/111NEгнездоприборнаяугловая с гайкой1
2264132128_SMA-50-0-1/111_NEгнездоприборная1
2264202328_SMA-50-0-42/133NEгнездоприборная1
2264015962_SMA-0-0-1/-11_NEрозетказаглушка1
2264016164_SMA-50-0-1/111_NEвилказаглушка КЗ1

Подбор и поставка

Подберём разъёмы SMA приборно-кабельные Huber+Suhner под марку кабеля и порт оборудования, предложим аналоги и совместимый инструмент. Отправьте перечень артикулов или описание задачи через форму на странице раздела.
