Разъемы прецизионные PC 3.5

Подбор по параметрам
Название



Прецизионные разъёмы PC 3.5 Huber+Suhner — резьбовые коаксиальные соединители 50 Ом с воздушным диэлектриком в зоне сочленения, предназначенные для точных измерений и высокочастотных трактов. Серия 3.5 мм механически совместима с разъёмами SMA и 2.92 мм, что удобно при работе с измерительным оборудованием.

Назначение и применение

Разъёмы PC 3.5 применяют в измерительных кабелях и адаптерах, на испытательных стендах, в лабораторном и производственном контроле СВЧ-изделий. В номенклатуре — кабельные вилки и розетки, приборно-кабельные розетки с гайкой под кабели EZ86, EZ141 и другие.

На что смотреть при выборе

  • рабочая частота и требования к повторяемости соединения;
  • кабельная группа и марка кабеля;
  • тип: вилка или розетка, кабельный или приборно-кабельный;
  • способ монтажа на кабель;
  • совместимость с ответными разъёмами приборов.

В обозначениях HUBER+SUHNER первые цифры указывают на тип изделия: 11 — прямая кабельная вилка, 16 — угловая кабельная вилка, 21 — прямая кабельная розетка; далее следуют серия разъёма, волновое сопротивление и код кабельной группы.

Номенклатура

АртикулОбозначениеСерияТипКонфигурацияКабельМонтажМин
8402335724_PC35-50-2-3/19-_UEрозеткаприб.-каб.прямая, с гайкой1
8402303824_PC35-50-3-3/199_UEрозеткаприб.-каб.прямая, с гайкой1
8400944011_PC35-50-2-4/199UEвилкакабельнаяпрямаяEZ86Ц/П1

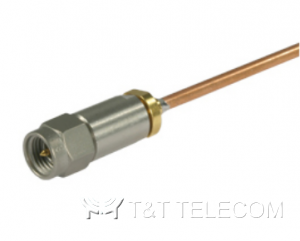

8400938011_PC35-50-3-4/199UEвилкакабельнаяпрямаяEZ141Ц/П1
8400941921_PC35-50-2-4/199UEрозеткакабельнаяпрямаяEZ86Ц/П1
8400938221_PC35-50-3-3/199UEрозеткакабельнаяпрямаяEZ141Ц/П1
2264491823_PC35-50-0-51/199UEрозеткаприборнаяпрямая, 4 винта1

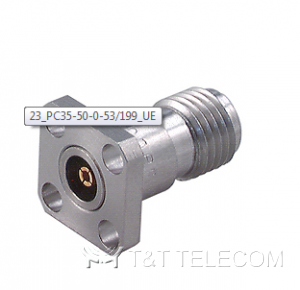

2264491023_PC35-50-0-53/199UEрозеткаприборнаяпрямая, 4 винта1
2264491123_PC35-50-0-54/199UEрозеткаприборнаяпрямая, 2 винта1
8400940524_PC35-50-2-2/199UEрозеткаприб.-каб.прямая, с гайкойEZ86Ц/П1
8400938324_PC35-50-3-2/199UEрозеткаприб.-каб.прямая, с гайкойEZ141П/П1

Подбор и поставка

Подберём прецизионные разъёмы PC 3.5 под марку кабеля и порт оборудования, предложим аналоги и совместимый инструмент. Отправьте перечень артикулов или описание задачи через форму на странице раздела.
