Основы гибридного комбайнера

Основы гибридного комбайнера

Гибридные комбайнеры 3 дБ, 90°

Гибридный комбайнер 3 дБ, 90° — это четырехпортовое устройство, которое используется либо для равномерного разделения входного сигнала с результирующим сдвигом фазы на 90° между выходными портами, либо для объединения двух сигналов с сохранением высокой изоляции между портами.

Рисунок 1

Базовая конфигурация гибридного комбайнера показана на рисунке 1, который иллюстрирует две перекрестные линии передачи на длине в одну четверть длины волны, соответствующей центральной частоте работы. Когда питание подается на порт1, половина мощности (3 дБ) поступает на порт 0°, а другая половина подается (в противоположном направлении) на порт 90°. Отражения от несоответствий, отправленных обратно на выходные порты, будут поступать непосредственно на порт 4 или подавляться на входе. Вот почему гибриды так широко используются для разделения мощных сигналов в приложениях, где нежелательные отражения могут легко повредить драйверное устройство.

Гибридные ответвители 3 дБ, 90° градусов также известны как квадратурные мосты сложения, потому что сигнал, подаваемый на любой вход, приведет к двум сигналам равной амплитуды, которые являются квадрантными (90° друг от друга). Также не имеет значения, какой порт является входом, потому что соотношение на выходах остается прежним, поскольку эти устройства электрически и механически симметричны. Такая конфигурация обеспечивает высокую степень изоляции между двумя выходными портами и двумя входными портами без нежелательного взаимодействия между ними.

Гибридные кольцевые ответвители (комбайнеры) 3 дБ, 180°

180° гибридные кольцевые комбайнеры (также называемые ответвителями «крысиных гонок») — это четырехпортовые устройства, используемые либо для равномерного разделения входного сигнала, либо для суммирования двух объединенных сигналов. Дополнительным преимуществом гибридного кольца является попеременное обеспечение равномерно разделенных, но сдвинутых на 180 градусов выходных сигналов.

Кольцо центрального проводника имеет 1½ длины волны в окружности (или шесть ¼ длины волны), и каждый порт разделен на 90°. Такая конфигурация создает устройство без потерь с низким КСВН, превосходным фазовым и амплитудным балансом, высокой изоляцией выхода и согласованным выходным импедансом. Конструкция с малыми потерями и воздушными линиями также делает устройство идеальным выбором для объединения смешанных сигналов высокой мощности.

Оборудование по теме статьи

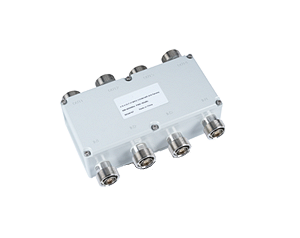

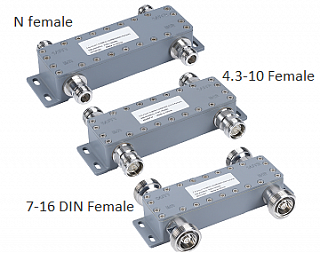

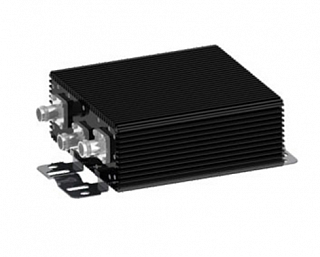

Гибридный комбайнер 2х2, 550-6000 МГцЦена по запросуГибридный комбайнер 4х4, 550-6000 МГцЦена по запросуГибридный комбайнер 4х4, 700-3800 МГцЦена по запросуГибридный комбайнер 2х2, 700-3800 МГцЦена по запросуКомбайнер гибридный 2х1, 3 дБ 700-2700 МГцЦена по запросуГибридный комбайнер 4х4, 700-2700 МГцЦена по запросу

Относительно потерь мощности гибридного комбайнера

Ранее мы отметили, что каждый входной сигнал разделяется между выходным портом и нагрузкой гибрида. Каждое гибридное разделение приводит к потере мощности 3 дБ плюс до 0,3 дБ на кабель, разъем и остаточные потери в самом гибриде. При проектировании системы мы используем 3,2 дБ на разделение, что на практике оказывается довольно близким.
Кроме того, мы должны назначить не менее 0,5 дБ для накопленных потерь изолятора, коротких соединительных кабелей и фильтра 2-й гармоники для каждого канала. Это составляет от 3,7 до 3,8 дБ на потерю канала в типичных двухканальных системах.

Применения

Операторы часто сталкиваются с проблемой добавления услуг следующего поколения, пытаясь при этом сохранить низкие затраты на оборудование CAPX. Экономичным решением этой проблемы является объединение двух передатчиков с гибридным комбайнером для совместного использования одной антенны, тем самым освобождая другую антенну для наложения. Гибридный ответвитель обеспечивает превосходную изоляцию между приемниками, а групповая задержка чрезвычайно мала, не влияя на текущую калибровку или работу приемника.

 Гибридные ответвители также можно использовать для разделения сигналов от усилителей на вершине башни до приемников BTS (помните, что несоответствия на стороне входа не влияют на выходные порты).

 Для систем распределения внутри зданий гибриды полезны для переноса нескольких входов несущих, поскольку высокая степень изоляции между двумя выходными портами и двумя входными портами без нежелательного взаимодействия между несущими.

Информация для заказа

Независимо от того, проектируете ли вы дуплексер, объединяете усилители или просто нуждаетесь в сдвиге фаз на 90° с высокой изоляцией, чтобы избежать смешивания сигналов, серия Kadamm HC поможет вам достичь ваших целей. Линейка гибридных ответвителей Кадамм HC 3 дБ, 90° охватывает все беспроводные диапазоны от сотовой связи до UMTS с уровнями мощности до 500 Вт. Кроме того, ваши приложения получат выгоду от низких вносимых потерь и превосходного КСВН.

Kadamm также предлагает серию гибридных кольцевых делителей мощности/сумматоров, предназначенных для покрытия беспроводных диапазонов от 340 МГц до 6000 МГц со средней мощностью обработки радиочастот 1000 Вт (пиковая мощность 5 кВт). Все модели обеспечивают разделение мощности 3,00 ± 0,35 дБ в указанном диапазоне частот.
