Гибридный комбайнер 2х2, 550-6000 МГц

Гибридный комбайнер 2х2, 550-6000 МГц
Комбайнеры гибридные Kadamm
ПроизводительKADAMM
Ценапо запросу
Запросить цену
DATASHEET
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

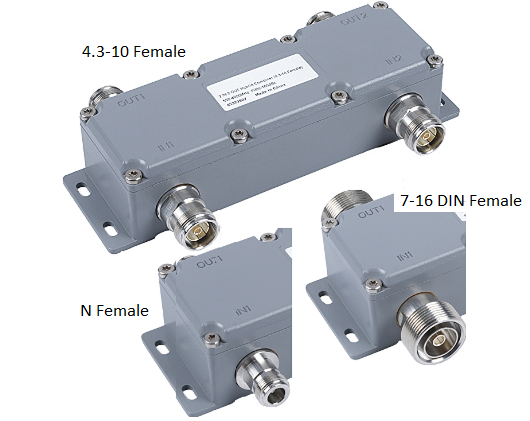

KADAMM HC-5560-22 — гибридный комбайнер операторского класса 3 дБ, 2х2, диапазона 550–6000 МГц для объединения сигналов в общий фидер. Устанавливается внутри и снаружи помещений; выпускается в трёх классах интермодуляции (PIM3 ≤ −150, −155 и −160 дБн) и с разъёмами N, 4.3-10 или 7-16 Female.

Технические характеристики

ПараметрЗначение
Рабочий диапазон частот550–6000 МГц
Вносимые потери3,1±1,2 дБ (550–698 МГц); 3,1±0,8 дБ (698–3800 МГц); 3,1±1,0 дБ (3800–6000 МГц)
Развязка (изоляция)не ниже 22 дБ (550–3800 МГц); не ниже 20 дБ (3800–6000 МГц)
Обратные потери, мин.17 дБ (550–3800 МГц); 17 дБ (3800–6000 МГц)
Макс. входная мощность300 Вт (N), 300 Вт (4.3-10), 500 Вт (7-16)
Пиковая мощность800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16)
Волновое сопротивление50 Ом
Цветсветло-серый или чёрный (возможен другой)
Монтажнастенный (кронштейн в комплекте)
Рабочая температура−40…+65 °C
Рабочая влажность≤ 95 %
Степень защитыIP65 (внутри и снаружи помещений)

Информация для заказа

PIM3Модель N FemaleАртикулМодель 4.3-10 FemaleАртикулМодель 7-16 FemaleАртикул
≤ −150 дБнHC-5560-22-150-NF84322383HC-5560-22-150-43F84322403HC-5560-22-150-716F84322423
≤ −155 дБнHC-5560-22-155-NF84322385HC-5560-22-155-43F84322405HC-5560-22-155-716F84322425
≤ −160 дБнHC-5560-22-160-NF84322387HC-5560-22-160-43F84322407HC-5560-22-160-716F84322427

Внешний вид может отличаться от фотографий; характеристики могут быть изменены производителем без предварительного уведомления.
