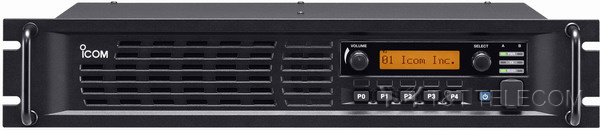

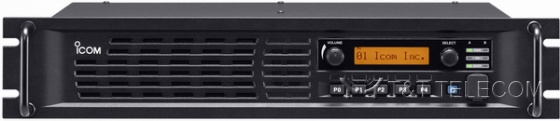

ICOM IC-FR5000 - ретранслятор
Ретрансляторы
Вес, г5
ПроизводительICOM
Цена121 100 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
ICOM IC-FR5000 — аналогово-цифровой ретранслятор (репитер) среднего класса диапазона VHF 136-174 МГц с поддержкой цифровой системы IDAS. Работает с шагом каналов 6,25 кГц, что вдвое увеличивает ёмкость каналов 12,5 кГц и упрощает переход от аналоговой связи к цифровой.
Назначение и применение
IDAS — цифровая система наземной мобильной связи ICOM для бизнеса и промышленности на основе модуляции NXDN. Репитер может работать в аналоговом и цифровом режимах в одном канале, что позволяет внедрять цифровые радиостанции поэтапно, сохраняя прежний аналоговый парк. Совместим с портативными радиостанциями IDAS серии IC-F3160D и мобильными трансиверами серии IC-F5060D.
Цифровые возможности IDAS
- Смешанный цифровой/аналоговый режим в одном рабочем канале
- Шаг 6,25 кГц: дополнительный канал можно использовать, например, для передачи данных
- Сетевой интерфейс Ethernet: подключение к ЛВС или интернету, дистанционное управление и конфигурация, работа в качестве диспетчера с ПК
- Цифровой транкинг
- Кодек AMBE+2 для разборчивой передачи голоса вместе с данными
- Селективный и групповой вызов, индикация ID рабочей группы или устройства
- Передача данных со скоростью 4800 бод: сообщения и GPS-координаты без внешнего модема
- 15-разрядное шифрование речи (около 32 000 ключей)
Особенности
- Версии 25 и 50 Вт: 50% рабочий цикл при 50 Вт, 100% цикл при 25 Вт (серия IC-FR5100/IC-FR6100)
- Монтаж в 19-дюймовую стойку, высота 2U
- Место для второго ВЧ-модуля серии UR-FR5000 с независимым программированием
- Множественные таблицы: 16 пар настроек CTCSS, DTCS, RAN — разделение канала между группами
- Встроенный 5-тоновый кодер/декодер для включения и выключения ретрансляции
- Программируемый разъём аксессуаров D-SUB 25 пин для LTR/PassPort-контроллеров и внешних устройств
- Точечный ЖК-дисплей до 12 символов и пять программируемых кнопок для работы базовой станцией
- 32 канала памяти с 12-символьным наименованием, шагом, режимом база/репитер и частотами
- Встроенный инверсный маскиратор речи; опционально UT-109R/UT-110R
- Периодическая передача ID-кода или позывного в режиме CW
- Аудиокомпандер, стабильность частоты ±0,5 ppm, настройка приоритета PTT, сигнализация пониженного напряжения
Технические характеристики
| Параметр | IC-FR5000 | IC-FR6000 |
|---|---|---|
| Диапазон частот TX/RX | 136-174 МГц | 400-470 (450-520) МГц |
| Количество каналов | 32 | |
| Шаг сетки частот | 6,25 / 12,5 / 25 (7,5 / 15,0 / 30) кГц | |
| Напряжение питания | 13,6 В | |
| Ток потребления: TX / RX / ожидание | 15 А / 1,9 А / 500 мА | |
| Рабочая температура | -30…+60 °С | |
| Габаритные размеры | 483 x 88 x 260 мм | |
| Вес | 5,6 кг | |
| Выходная мощность | 50 Вт (25 Вт при 100% цикле) | |
| Вид модуляции | IDAS digital / Analog FM | |
| Уровень внеполосных излучений | -80 дБ | |
| Излучение по соседнему каналу | -73 / 67 дБ | |
| Чувствительность | 0,30 мкВ FM (W/N); 0,25 мкВ цифровой режим | |
| Избирательность | 90 дБ | |
| Селективность по соседнему каналу | -78 дБ, 50/45 дБ (W/N) | |
| Мощность звука | 4 Вт | |
Совместимые / родственные модели
- Серия IC-FR5000/IC-FR6000 (в документации также IC-FR5000/FR6000 и IC-FR5000/IC-F6000) — рабочий цикл 50 %.
- Серия IC-FR5100/IC-F6100 — работа с рабочим циклом 100 % при мощности 25 Вт.
- Совместимость с портативными радиостанциями IDAS серии IC-F3160D (в документации встречается обозначение IF-F3160D) и мобильными трансиверами серии IC-F5060D.
- При приёме заранее заданного 5-тонового кода репитер (в документации — IC-F5000) может начинать и/или завершать ретрансляцию.
| Шаг сетки частот, кГц | 6,25/12,5/25 (7,5/15,0/30) кГц |
|---|---|
| Напряжение питания, В | 13,6 В |
| Рабочая температура, °С | -30°…+60°С |
| Габаритные размеры | 483×88x260 мм |
