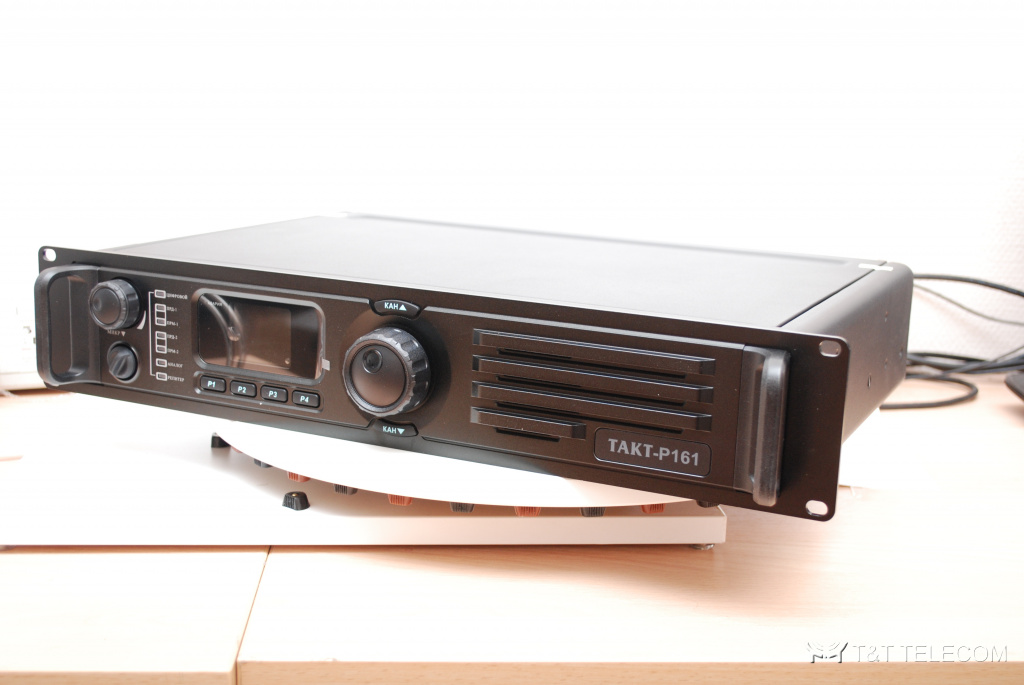

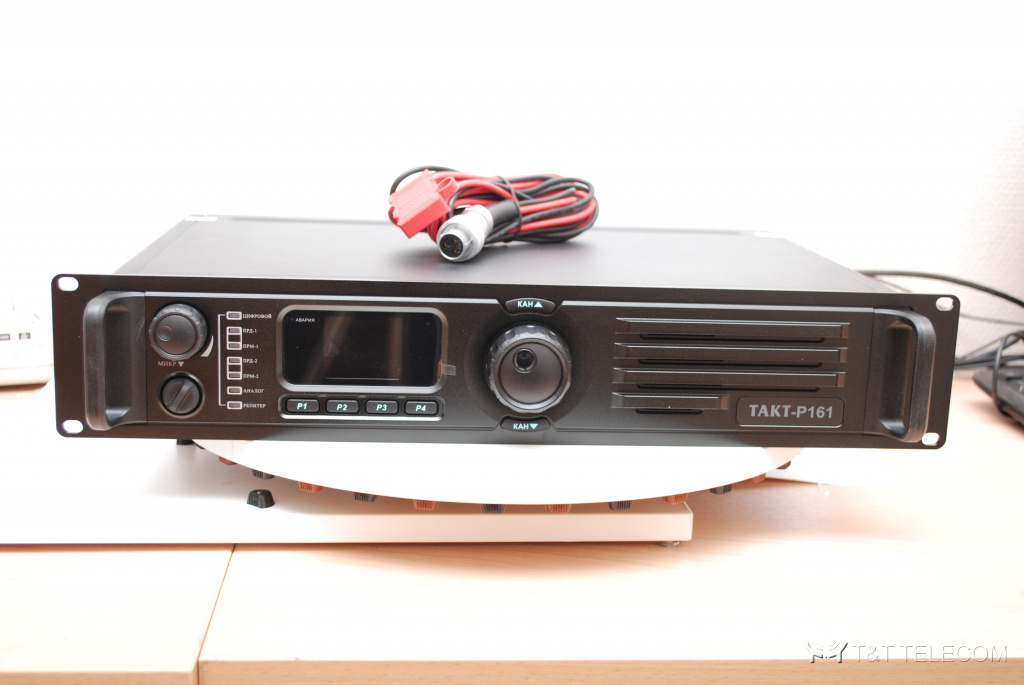

ТАКТ-Р161 П23 (ТАКТ-Р161.21 П23, ТАСЕ.464511.036 ТУ) — стационарный цифровой ретранслятор профессионального назначения стандарта DMR диапазона 136–174 МГц. Оснащен всеми функциями для построения конвенциональных и транкинговых систем связи любой сложности в аналоговом и цифровом режимах, автоматически переключаясь между ними по типу сигнала абонентской радиостанции. TDMA позволяет организовать два виртуальных канала на одной частоте и одновременно передавать голос и данные.
Особенности конструкции
- Литое алюминиевое шасси-радиатор и охлаждающий вентилятор — надежная работа при 100% рабочем цикле с максимальной мощностью 50 Вт (УКВ)
- Место для опционального дуплексера внутри корпуса
- Установка в стандартный шкаф 2RU/19", в стойку, на кронштейн или настольно
- Цветной ЖК-дисплей со служебной информацией
- Скремблирование в аналоговом и цифровом режиме
- На аналоговом канале — выбор режима «ретранслятор» или «база» (работа как базовой радиостанции)
- Объединение нескольких сайтов через IP и дистанционный контроль состояния
Сертификаты
ТАКТ-Р161.21 П23 (ТАСЕ.464511.036 ТУ) и ТАКТ-Р161.21 П45 (ТАСЕ.464512.036 ТУ) имеют сертификаты соответствия ГОСТ Р № РОСС RU.АИ36.H68775, МВД РФ № МВД RU.001.00577; соответствуют ОСТ 78.01.0004-2000, стандарту ETSI EN 300 113 и приказу Минкомсвязи России от 28.10.2008 № 86.
Технические характеристики
| Параметр | Значение |
|---|---|
| Общие | |
| Диапазон частот | 136–174 МГц |
| Количество каналов | 32 |
| Шаг сетки частот | 25 / 20 / 12,5 кГц |
| Напряжение питания | 13,6 В |
| Ток потребления (макс.) | < 1,2 А (ожидание); < 12 А (передача) |
| Стабильность частоты | ±0,00005% |
| Рабочая температура | −30…+60 °C |
| Рабочий цикл | 100% |
| ЖК-дисплей | 220 × 176 пикселей, 262 000 цветов |
| Размеры | 483 × 88 × 366 мм |
| Вес | 8,5 кг |
| Приемник | |
| Чувствительность, аналоговый режим | 0,3 мкВ (12 дБ SINAD); 0,22 мкВ типично (12 дБ SINAD); 0,4 мкВ (20 дБ SINAD) |
| Чувствительность, цифровой режим | 0,3 мкВ / BER 5% |
| Избирательность по соседнему каналу | TIA-603: 65 дБ при 12,5 кГц / 75 дБ при 20/25 кГц; ETSI: 60 дБ при 12,5 кГц / 75 дБ при 20/25 кГц |
| Интермодуляционная избирательность | TIA-603: 75 дБ; ETSI: 70 дБ (12,5/20/25 кГц) |
| Подавление ложных сигналов | TIA-603: 85 дБ; ETSI: 80 дБ (12,5/20/25 кГц) |
| Сигнал/шум | 40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц |
| Звуковая мощность (ETSI) | 0,5 Вт |
| Коэффициент нелинейных искажений звука | < 3% |
| Наведенное побочное излучение | < −57 дБм |
| Передатчик | |
| Выходная мощность, высокая/низкая | VHF: 50 / 25 Вт; UHF: 45 / 25 Вт |
| Модуляция FM | 11K0F3E при 12,5 кГц; 14K0F3E при 20 кГц; 16K0F3E при 25 кГц |
| Цифровая модуляция 4FSK | только данные: 7K60FXD при 12,5 кГц; данные и голос: 7K60FXW при 12,5 кГц |
| Побочные радиоизлучения | −36 дБм < 1 ГГц; −30 дБм > 1 ГГц |
| Девиация частоты | ±2,5 кГц при 12,5 кГц; ±4,0 кГц при 20 кГц; ±5,0 кГц при 25 кГц |
| FM-шумы | 40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц |
| Мощность в соседнем канале | 60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц |
| Искажения аудиосигнала | < 3% |
| Цифровой вокодер | AMBE++ или SELP |
| Цифровой протокол | ETSI-TS102 361-1, 2 и 3 |
Параметры избирательности и подавления ложных сигналов приведены по методикам измерений TAI603 и ETSI, как в документации производителя.
