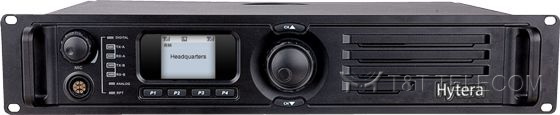

Стационарные цифровые ретрансляторы DMR Hytera RD985
|
Характеристики
|
||||
Многофункциональность
Многофункциональность Ретрансляторы Hytera RD985 – новые модели профессиональных цифровых ретрансляторов стандарта DMR. Ретрансляторы оснащены всеми необходимыми функциями для построения систем конвенциональной или транкинговой связи любого уровня сложности для работы как в аналоговом, так и в цифровом режиме. Ретрансляторы автоматически переключаются между аналоговыми и цифровыми режимами в зависимости от типа сигнала, получаемого от абонентских радиостанций. Используя особенности TDMA технологии, в ретрансляторах на одном частотном канале организуется два виртуальных канала с временным разделением. Это позволяет наиболее оптимально и эффективно эксплуатировать имеющийся в наличии частотный ресурс, увеличивая количество пользователей и осуществляя на одном частотном канале одновременную передачу голосового трафика и передачу данных. В ретрансляторах применены узкополосные фильтры и современные цифровые технологии обработки сигнала для коррекции ошибок возникающих при передаче из-за радиопомех, что обеспечивает лучшее качество аудио-сигнала на больших зонах радиопокрытия.
Особенности конструкции
Ретрансляторы имеют литое алюминиевое радиатор-шасси и охлаждающий вентилятор, что обеспечивает высокую надежность при 100%-ном рабочем цикле с максимальной выходной мощностью 45 Вт в диапазоне частот ДЦВ и 50 Вт в диапазоне частот УКВ. Внутри ретранслятора имеется место для размещения опционального дуплексера. Ретрансляторы легко устанавливаются в стандартный шкаф 2RU/19''. Также их можно устанавливать в стойки, крепить на кронштейне или использовать в настольном исполнении.
Информация для пользователя.
На цветном ЖК-дисплее большого размера выводится вся необходимая служебная информация. Имеется режим скремблирования в аналоговом и цифровом режиме. При работе ретрансляторов на аналоговом канале, можно самостоятельно выбрать режим «ретранслятора» или режим «базы». В режиме «базы» ретрансляторы могут быть использованы в качестве базовых радиостанций. Возможно объединение нескольких сайтов через IP соединение и дистанционное отслеживание состояния ретранслятора.
Сертификаты и соответствие требованиям нормативных документов.
Стационарные цифровые ретрансляторы профессионального назначения RD985 соответствуют военному стандарту MILSTD810 C/D/E/F.
Краткие технические характеристики:
| Основные характеристики | RD985 | ||
| Диапазон частот, МГц | УКВ: 136…174; ДЦВ: 400…470 | ||
| Количество каналов | 32 | ||
| Шаг сетки частот, кГц | 25/20/12.5 | ||
| Напряжение питания, В | 13,6 | ||
| Ток потребления (максимальный), А | Режим ожидания | <1,2 | |
| Прием | <12 | ||
| Стабильность частоты, % | +0,00005 | ||
| Рабочая температура, °С | -30…+60 | ||
| ЖК-дисплей | 220 х 176 пикселей, 262000 цветов | ||
| Рабочий цикл, % | 100 | ||
| Размеры, мм | 483 х 88 х 366 | ||
| Вес, кг | 8,5 | ||
| Приемник | RD985 | ||
| Чувствительность в аналоговом режиме, мкВ | 0,3 (12 дб SINAD)
0,22 (типовое) (12 дБ SINAD) 0,4 (20 дБ SINAD) | ||
| Чувствительность в цифровом режиме, мкВ | 0,3 / BER 5% | ||
| Избирательность по соседнему каналу, | TAI603 | 65 дБ@12,5 кГц / 75 дБ@20/25 кГц | |
| ETSI | 60 дБ@12,5 кГц / 70 дБ@20/25 кГц | ||
| Интермодуляционная избирательность | TAI603 | 75 дБ@12,5/20/25 кГц | |
| ETSI | 70 дБ@12,5/20/25 кГц | ||
| Подавление ложных сигналов | TAI603 | 85 дБ@12,5/20/25 кГц | |
| ETSI | 80 дБ@12,5/20/25 кГц | ||
| Сигнал/шум, S/N | 40 дБ@12,5 кГц, 43 дБ@20 кГц, 45 дБ@25 кГц | ||
| Звуковая мощность ETSI, Вт | 0,5 | ||
| Коэффициент нелинейных искажений звука, % | < 3 | ||
| Наведенное побочное излучение, дБм | < -57 | ||
| Передатчик | RD985 | ||
| Выходная мощность (высокая/низкая), Вт | УКВ: 50 / 25, ДЦВ: 45 / 25 | ||
| Модуляция FM | 11K0F3E@12,5 кГц, 14К0FЗЕ@20 кГц, 16К0FЗЕ@25 кГц | ||
| Цифровая модуляция 4FSK | только данные: | 7K60FXD@12,5 кГц | |
| данные и голос: | 7K60FXW@12,5 кГц | ||
| Девиация частоты | ±2,5 кГц@12,5 кГц , ±4,0 кГц@20 кГц, ±5,0 кГц@25 кГц | ||
| FM-шумы | 40 дБ@12,5 кГц, 43 дБ@20 кГц, 45 дБ@25 кГц | ||
| Мощность передатчика в соседнем канале | 60 дБ@12,5 кГц, 70 дБ@20/25 кГц | ||
| Искажения аудио-сигнала, % | < 3 | ||
| Тип цифрового вокодера | AMBE++ или SELP | ||
| Цифровой протокол | ETSI-TS102 361-1, 2&3 | ||
