Anli A-100 MV – антенна базовая VHF 150-174 МГц / 1/2λ / 2.15 dBi / 200 Вт / 115 см
Антенны базовые коллинеарные УКВ, ДЦВ, 900 МГц, 1800 МГц
ПроизводительAnli
Цена7 030 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

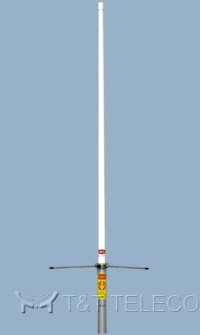

ANLI A-100 MV — базовая (стационарная) приёмопередающая антенна VHF всенаправленного действия вертикального типа. Коллинеарная конструкция, коэффициент усиления 2.15 dBi, длина 1,15 м, допустимая мощность 200 Вт.
Назначение и применение
Антенна предназначена для базовых и диспетчерских радиостанций небольших сетей связи. Настройка на нужную частоту выполняется подрезкой излучающего элемента по подробной инструкции.
Особенности
- Круговая диаграмма направленности
- Простота настройки и установки
- Не требует дополнительного согласования с передатчиком
- Подходит для диспетчерской радиостанции небольших сетей связи
- Фибергласовая оболочка с полиуретановым покрытием защищает излучающие элементы от внешних воздействий в любых климатических условиях
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 150-174 МГц |
| Полоса пропускания по уровню КСВ=1.5 | > 5 МГц |
| КСВ на резонансной частоте | < 1.2 |
| Коэффициент усиления | 2.15 dBi |
| Ширина ДН по уровню -3 dB | 65° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
| Тип антенны | коллинеарная |
| Кол-во излучающих элементов | λ/2 |
| Поляризация | вертикальная |
| Допустимая мощность | 200 Вт |
| Разъём | UHF female (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Длина антенны | 1,15 м |
| Вес антенны | 1.1 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 35-65 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45...+80 °C |
| Грозозащита | заземление по DC |
| Частоты | 150-174 МГц |
|---|---|
| Полоса пропускания по уровню КСВ=1.5 | > 5 МГц |
| КСВ на резонансной частоте | < 1.2 |
| Усиление | 2.15 dBi |
| Ширина ДН по уровню -3 dB | 65° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
