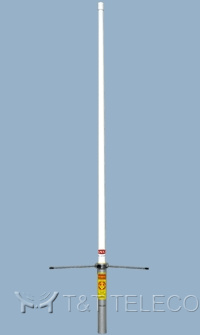

Anli A-100 MU-N – антенна базовая UHF 400-512 МГц / 2x5/8λ / 5 dBi / 200 Вт /115 см
Антенны базовые коллинеарные УКВ, ДЦВ, 900 МГц, 1800 МГц
ПроизводительAnli
Цена16 300 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
ANLI A-100MU-N — базовая (стационарная) приёмопередающая антенна UHF всенаправленного действия вертикального типа. Коллинеарная конструкция, коэффициент усиления 5.5 dBi, длина 1,15 м, допустимая мощность 200 Вт.
Назначение и применение
Антенна предназначена для базовых и диспетчерских радиостанций небольших сетей связи. Изделие поставляется настроенным на диапазон 420-440 МГц, перестройка на другие частоты выполняется подрезкой элементов по инструкции.
Особенности
- Круговая диаграмма направленности
- Простота настройки и установки
- Не требует дополнительного согласования с передатчиком
- Подходит для диспетчерской радиостанции небольших сетей связи
- Фибергласовая оболочка с полиуретановым покрытием защищает излучающие элементы от внешних воздействий в любых климатических условиях
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 420-512 МГц |
| Полоса пропускания по уровню КСВ=1.5 | > 10 МГц |
| КСВ на резонансной частоте | < 1.2 |
| Коэффициент усиления | 5.5 dBi |
| Ширина ДН по уровню -3 dB | 34° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
| Тип антенны | коллинеарная |
| Кол-во излучающих элементов | 2x5/8 λ |
| Поляризация | вертикальная |
| Допустимая мощность | 200 Вт |
| Разъём | N female (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Длина антенны | 1,15 м |
| Вес антенны | 1.1 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 35-65 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45...+80 °C |
| Грозозащита | заземление по DC |
| Частоты | 420-512 МГц |
|---|---|
| Полоса пропускания по уровню КСВ=1.5 | > 10 МГц |
| КСВ на резонансной частоте | < 1.2 |
| Усиление | 5.5 dBi |
| Ширина ДН по уровню -3 dB | 34° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
