Anli A-300 MU-N – антенна базовая UHF 400-512 МГц / 6x5/8λ / 10 dBi / 200 Вт /360 см
Антенны базовые коллинеарные УКВ, ДЦВ, 900 МГц, 1800 МГц
ПроизводительAnli
Цена16 300 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

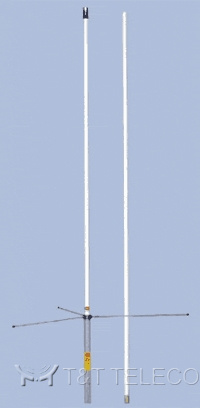

ANLI A-300MU-N — базовая (стационарная) приёмопередающая антенна UHF всенаправленного действия вертикального типа. Коллинеарная конструкция, коэффициент усиления 10.0 dBi, длина 3,6 м, допустимая мощность 200 Вт.
Назначение и применение
Антенна предназначена для базовых и диспетчерских радиостанций небольших сетей связи. Изделие поставляется настроенным на диапазон 400-420 МГц, перестройка на другие частоты выполняется подрезкой элементов по инструкции.
Особенности
- Круговая диаграмма направленности
- Простота настройки и установки
- Не требует дополнительного согласования с передатчиком
- Подходит для диспетчерской радиостанции небольших сетей связи
- Фибергласовая оболочка с полиуретановым покрытием защищает излучающие элементы от внешних воздействий в любых климатических условиях
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 420-512 МГц |
| Полоса пропускания по уровню КСВ=1.5 | > 7 МГц |
| КСВ на резонансной частоте | < 1.2 |
| Коэффициент усиления | 10.0 dBi |
| Ширина ДН по уровню -3 dB | 17° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
| Тип антенны | коллинеарная |
| Кол-во излучающих элементов | 6x5/8 λ |
| Поляризация | вертикальная |
| Допустимая мощность | 200 Вт |
| Разъём | N female (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Длина антенны | 3 600 мм |
| Вес антенны | 2.2 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 35-65 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45...+80 °C |
| Грозозащита | заземление по DC |
Аналоги: антенны KADAMM
| Артикул | Рабочий диапазон | Усиление | Мощность | Разъём | Длина | Документация |
|---|---|---|---|---|---|---|
| AC-406430-8-500 | 406-430 МГц | 8 dBi | 500 Вт | N Female | 2665 мм | |
| AC-420445-8-500 | 420-445 МГц | 8 dBi | 500 Вт | N Female | 2665 мм | |
| AC-425450-8-500 | 425-450 МГц | 8 dBi | 500 Вт | N Female | 2665 мм | |
| AC-445480-8-500 | 445-480 МГц | 8 dBi | 500 Вт | N Female | 2380 мм | |
| AC-450470-8-500 | 450-470 МГц | 8 dBi | 500 Вт | N Female | 2380 мм |
| Частоты | 420-512 МГц |
|---|---|
| Полоса пропускания по уровню КСВ=1.5 | > 7 МГц |
| КСВ на резонансной частоте | < 1.2 |
| Усиление | 10.0 dBi |
| Ширина ДН по уровню -3 dB | 17° |
