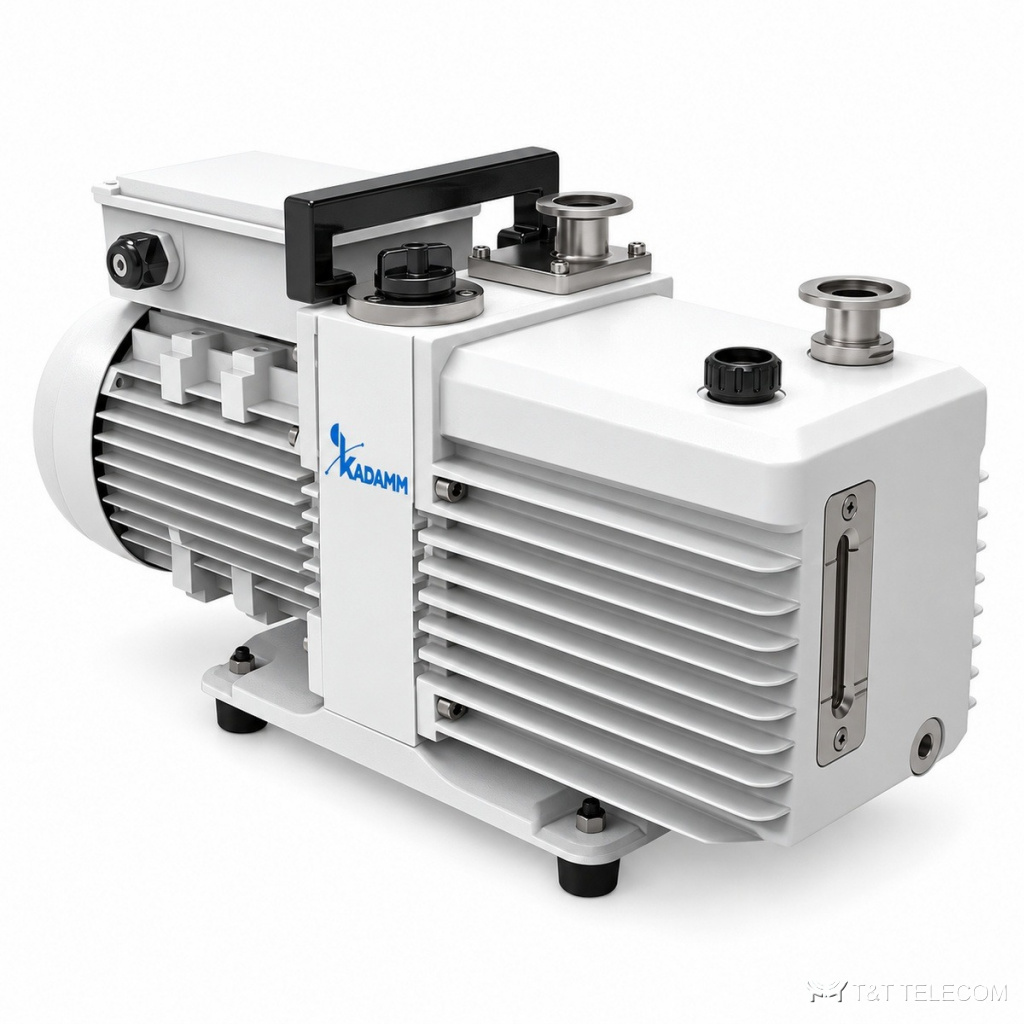

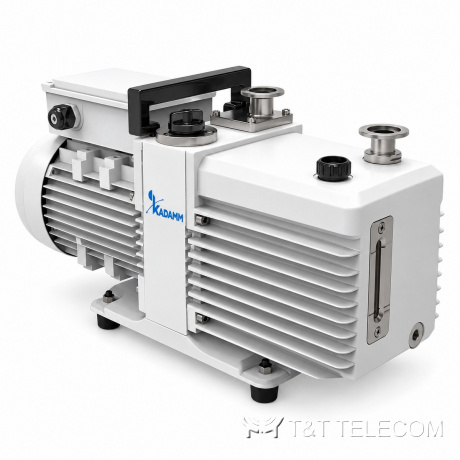

Вакуумный насос KADAMM НС-РД
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НС-РД — вакуумный насос, серия из 8 исполнений. НС-РД откачивает воздух и пары из лабораторной системы.
Как устроен НС-РД
Насос НС-РД работает с вакуумной фильтрацией, роторными испарителями и сушильными шкафами. Питание НС-РД: 1- или 3-фазное, 3-фазное. Производительность НС-РД: 4 м³/ч (1.1 л/с) при 50 Гц; 4.8 (1.3) при 60 Гц, 8 м³/ч (2.2 л/с) при 50 Гц; 9.6 (2.6) при 60 Гц, 16 м³/ч (4.4 л/с) при 50 Гц; 19.2 (5.2) при 60 Гц и др. Предельное остаточное давление НС-РД: 5·10⁻² Па парциальное; 5·10⁻¹ Па полное; 10 Па с газобалластом, 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 8 Па с газобалластом, 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 10 Па с газобалластом. Мощность, Вт НС-РД: 400 / 370 (1-ф / 3-ф), 1100, 1500 и др. Уровень шума у НС-РД — ≤ 52 дБ, ≤ 58 дБ, ≤ 62 дБ и др. Присоединение НС-РД: KF16/25, KF25, KF25/40 и др. Габариты (Ш×Г×В), мм у НС-РД — 440×144×217 (Д×Ш×В), 530×188×272 (Д×Ш×В), 567×188×272 (Д×Ш×В) и др. Масса, кг НС-РД: от 19 до 65.
Где применяют
- Вакуумная фильтрация — НС-РД.
- Роторные испарители и концентраторы — НС-РД.
- Вакуумные сушильные шкафы — НС-РД.
Технические характеристики
| Параметр | КАДАММ НС-РД4 4 м³/ч (1.1 л/с) при 50 Гц | КАДАММ НС-РД8 8 м³/ч (2.2 л/с) при 50 Гц | КАДАММ НС-РД16 16 м³/ч (4.4 л/с) при 50 Гц | КАДАММ НС-РД24 24 м³/ч (6.6 л/с) при 50 Гц | КАДАММ НС-РД30 30 м³/ч (8.3 л/с) при 50 Гц | КАДАММ НС-РД48 48 м³/ч (13.3 л/с) при 50 Гц | КАДАММ НС-РД65 65 м³/ч (18 л/с) при 50 Гц | КАДАММ НС-РД90 90 м³/ч (25 л/с) при 50 Гц |
|---|---|---|---|---|---|---|---|---|
| Производительность | 4 м³/ч (1.1 л/с) при 50 Гц; 4.8 (1.3) при 60 Гц | 8 м³/ч (2.2 л/с) при 50 Гц; 9.6 (2.6) при 60 Гц | 16 м³/ч (4.4 л/с) при 50 Гц; 19.2 (5.2) при 60 Гц | 24 м³/ч (6.6 л/с) при 50 Гц; 28.8 (7.9) при 60 Гц | 30 м³/ч (8.3 л/с) при 50 Гц; 36 (9.9) при 60 Гц | 48 м³/ч (13.3 л/с) при 50 Гц; 57.6 (16) при 60 Гц | 65 м³/ч (18 л/с) при 50 Гц; 78 (21.6) при 60 Гц | 90 м³/ч (25 л/с) при 50 Гц; 108 (30) при 60 Гц |
| Предельное остаточное давление | 5·10⁻² Па парциальное; 5·10⁻¹ Па полное; 10 Па с газобалластом | 5·10⁻² Па парциальное; 5·10⁻¹ Па полное; 10 Па с газобалластом | 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 8 Па с газобалластом | 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 8 Па с газобалластом | 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 8 Па с газобалластом | 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 10 Па с газобалластом | 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 10 Па с газобалластом | 4·10⁻² Па парциальное; 4·10⁻¹ Па полное; 10 Па с газобалластом |
| Мощность, Вт | 400 / 370 (1-ф / 3-ф) | 400 / 370 (1-ф / 3-ф) | 1100 | 1100 | 1100 | 1500 | 2200 | 3000 |
| Уровень шума | ≤ 52 дБ | ≤ 52 дБ | ≤ 58 дБ | ≤ 58 дБ | ≤ 58 дБ | ≤ 62 дБ | ≤ 62 дБ | ≤ 65 дБ |
| Присоединение | KF16/25 | KF16/25 | KF25 | KF25/40 | KF25/40 | KF40 | KF40 | KF40 |
| Питание | 1- или 3-фазное | 1- или 3-фазное | 1- или 3-фазное | 1- или 3-фазное | 1- или 3-фазное | 3-фазное | 3-фазное | 3-фазное |
| Габариты (Ш×Г×В), мм | 440×144×217 (Д×Ш×В) | 440×144×217 (Д×Ш×В) | 530×188×272 (Д×Ш×В) | 567×188×272 (Д×Ш×В) | 567×188×272 (Д×Ш×В) | 730×234×358 (Д×Ш×В) | 730×234×358 (Д×Ш×В) | 730×234×358 (Д×Ш×В) |
| Масса, кг | 19 | 21 | 30 | 35 | 43 | 62 | 65 | 65 |
| Особенности | масло 0.6–1.0 л | масло 0.6–1.0 л | масло 0.9–1.5 л | масло 1.3–2.0 л | масло 1.3–2.0 л | масло 3.3–4.5 л | масло 3.3–4.5 л | масло 3.3–4.5 л |
| Особенности (все модели) |
| |||||||
| Число голов / ступеней | двухступенчатый | |||||||
| Обороты, об/мин | 1440 / 1720 | |||||||
| Подходит для | спектрометрия, масс-спектрометрия, электронная микроскопия, напыление, плазменная стерилизация, лиофилизация, вакуумная металлургия, течеискание, лазерные применения, форвакуум для насосов Рутса и турбомолекулярных | |||||||
На что смотреть при выборе
- Предельное давление и скорость откачки НС-РД выбирают по задаче.
- Стойкость НС-РД к парам растворителей — по веществам.
- Масляный или безмасляный насос НС-РД — по требованиям к чистоте вакуума.
Поставка и документы
Поставляем KADAMM НС-РД по России и подбираем исполнение под задачу объекта. Техническое описание и каталог направления KADAMM приложены к карточке; сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Нужна ли НС-РД ловушка?
При работе с растворителями — да: она защищает насос и вытяжку.
Питание у НС-РД — какое значение?
Питание у НС-РД — 1- или 3-фазное, 3-фазное; полные данные по исполнениям — в таблице.
Какие исполнения есть у НС-РД?
Все исполнения НС-РД с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
