UT-141A Кабель Micro-Coax Semi-Rigid 0.141"
UT-141
ПроизводительMicro-Coax
Цена2 170 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

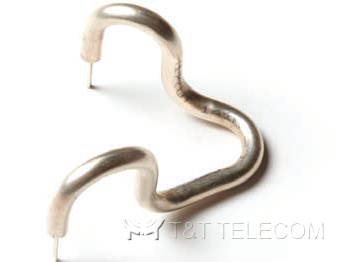

Micro-Coax UT-141A — полужесткий (Semi-Rigid) коаксиальный кабель СВЧ диапазона диаметром 0.141 дюйма с медным внешним проводником и диэлектриком PTFE. Исполнения соответствуют MIL-DTL-17 (M17/130) и различаются покрытием внешнего проводника: без покрытия, луженое и посеребренное.
Технические характеристики
Сравнительная таблица исполнений UT-141A, UT-141A-TP, UT-141A-SP.
| Обозначение Micro-Coax | UT-141A | UT-141A-TP | UT-141A-SP | |
|---|---|---|---|---|
| Обозначение по MIL-DTL-17 | UT-141-SA-M17 | UT-141-SA-TP-M17 | UT-141-SA-SP-M17 | |
| Part Number MIL-DTL-17 | M17/130-00004 | M17/130-00005 | M17/130-00012 | |
| Размеры | ||||
| Диаметр внешнего проводника | мм | 3.581 ± 0.025 | 3.581 +0.051/-0.025 | 3.581 +0.051/-0.025 |
| Диаметр диэлектрика | мм | 2.985 ± 0.025 | 2.985 ± 0.025 | 2.985 ± 0.025 |
| Диаметр центрального проводника | мм | 0.9195 ± 0.0178 | 0.9195 ± 0.0178 | 0.9195 ± 0.0178 |
| Длина прямого отрезка (макс.) | м | 6,10 | 6,10 | 6,10 |
| Длина на катушке | м | 45,72 | 45,72 | 45,72 |
| Материалы | ||||
| Внешний проводник | медь | медь | медь | |
| Покрытие внешнего проводника | без покрытия | лужёный | посеребрённый | |
| Диэлектрик | PTFE | PTFE | PTFE | |
| Центральный проводник | SPCW | SPCW | SPCW | |
| Соответствие | RoHS | RoHS | RoHS | |
| Механические характеристики | ||||
| Температура целостности внешнего проводника | °C | 175 | 175 | 175 |
| Предельная рабочая температура (макс.) | °C | 125 | 125 | 125 |
| Радиус внутренней кривой изгиба (мин.) | мм | 1,905 | 1,905 | 1,905 |
| Масса | кг/100м | 4,94 | 4,94 | 4,94 |
| Электрические характеристики | ||||
| Волновое сопротивление | Ом | 50.0 ± 1.0 | 50.0 ± 1.0 | 50.0 ± 1.0 |
| Погонная емкость | пФ/м | 95,2 | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 | 70 |
| Напряжение погасания коронного разряда (ср.кв.) | VRMS @ 60 Гц | 1900 | 1900 | 1900 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 9600 | 9600 | 9600 |
| Критическая частота высших типов волн | ГГц | 34 | 34 | 34 |
| Частотные характеристики | ||||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 7,6 | 7,6 | 7,6 |
| 1.0 ГГц | 11,3 | 11,3 | 11,3 | |
| 5.0 ГГц | 27,6 | 27,6 | 27,6 | |
| 10.0 ГГц | 41,6 | 41,6 | 41,6 | |
| 18.0 ГГц | 59,6 | 59,6 | 59,6 | |
| 26.5 ГГц | 76,2 | 76,2 | 76,2 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 600,4 | 483,5 | 436,4 |
| 1.0 ГГц | 450,0 | 336,2 | 303,4 | |
| 5.0 ГГц | 180,0 | 140,4 | 126,7 | |
| 10.0 ГГц | 120,0 | 94,6 | 85,3 | |
| 18.0 ГГц | 83,0 | 66,8 | 60,3 | |
| 26.5 ГГц | 65,6 | 52,7 | 47,6 |
SPCW — покрытая серебром омедненная стальная проволока; SPC — посеребренная медь.
