UT-047 Кабель Micro-Coax Semi-Rigid 0.047"
UT-047
ПроизводительMicro-Coax
Цена4 580 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

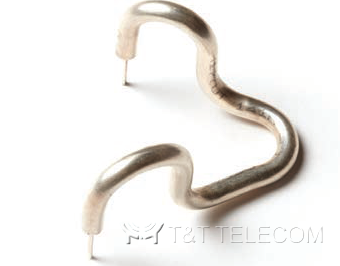

Micro-Coax UT-047 — полужесткий (Semi-Rigid) коаксиальный кабель СВЧ диапазона диаметром 0.047 дюйма с медным внешним проводником и диэлектриком PTFE. Исполнения различаются покрытием внешнего проводника (без покрытия, луженое, посеребренное) и материалом центрального проводника; модели UT-047 и UT-047-TP имеют обозначения по MIL-DTL-17.
Технические характеристики
Сравнительная таблица исполнений UT-047, UT-047-TP, UT-047-SP, UT-047C.
| Обозначение Micro-Coax | UT-047 | UT-047-TP | UT-047-SP | UT-047C | |
|---|---|---|---|---|---|
| Обозначение по MIL-DTL-17 | UT-047-M17 | UT-047-TP-M17 | - | - | |
| Part Number MIL-DTL-17 | M17/151-00001 | M17/151-00002 | - | - | |
| Размеры | |||||
| Диаметр внешнего проводника | мм | 1.194 ± 0.025 | 1.194 +0.051/-0.025 | 1.194 +0.051/-0.025 | 1.194 ± 0.025 |
| Диаметр диэлектрика | мм | 0.940 ± 0.025 | 0.940 ± 0.025 | - | - |
| Диаметр центрального проводника | мм | 0.2870 ± 0.0127 | 0.2870 ± 0.0127 | 0.2870 ± 0.0127 | 0.2870 ± 0.0127 |
| Длина прямого отрезка (макс.) | м | 6,10 | 6,10 | 6,10 | 6,10 |
| Длина на катушке | м | 15,24 | 15,24 | 15,24 | 15,24 |
| Материалы | |||||
| Внешний проводник | медь | медь | медь | медь | |
| Покрытие внешнего проводника | без покрытия | лужёный | посеребрённый | без покрытия | |
| Диэлектрик | PTFE | PTFE | PTFE | PTFE | |
| Центральный проводник | SPCW | SPCW | SPCW | SPC | |
| Соответствие | RoHS | RoHS | RoHS | RoHS | |
| Механические характеристики | |||||
| Температура целостности внешнего проводника | °C | 175 | 175 | 175 | 175 |
| Предельная рабочая температура (макс.) | °C | 150 | 150 | 150 | 150 |
| Радиус внутренней кривой изгиба (мин.) | мм | 1,270 | 1,270 | 1,270 | 3,175 |
| Масса | кг/100м | 0,60 | 0,60 | 0,60 | 0,60 |
| Электрические характеристики | |||||
| Волновое сопротивление | Ом | 50.0 ± 1.5 | 50.0 ± 1.5 | 50.0 ± 1.5 | 50.0 ± 2.5 |
| Погонная емкость | пФ/м | 95,2 | 95,2 | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 | 70 | 70 |
| Напряжение погасания коронного разряда (ср.кв. | VRMS @ 60 Гц | 1000 | 1000 | 1000 | 1000 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 3000 | 3000 | 3000 | 3000 |
| Критическая частота высших типов волн | ГГц | 109 | 109 | 109 | 109 |
| Частотные характеристики | |||||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 24,0 | 24,0 | 24,0 | 24,0 |
| 1.0 ГГц | 34,2 | 34,2 | 34,2 | 34,2 | |
| 5.0 ГГц | 78,8 | 78,8 | 78,8 | 78,8 | |
| 10.0 ГГц | 113,8 | 113,8 | 113,8 | 113,8 | |
| 18.0 ГГц | 156,5 | 156,5 | 156,5 | 156,5 | |
| 26.5 ГГц | 193,8 | 193,8 | 193,8 | 193,8 | |
| 40.0 ГГц | 244,2 | 244,2 | 244,2 | 244,2 | |
| 50.0 ГГц | 277,5 | 277,5 | 277,5 | 277,5 | |
| 65.0 ГГц | 323,0 | 323,0 | 323,0 | 323,0 | |
| 90.0 ГГц | 391,3 | 391,3 | 391,3 | 391,3 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 80,5 | 67,5 | 62,2 | 80,5 |
| 1.0 ГГц | 56,6 | 47,4 | 43,8 | 56,6 | |
| 5.0 ГГц | 24,7 | 20,7 | 19,1 | 24,7 | |
| 10.0 ГГц | 17,2 | 14,4 | 13,3 | 17,2 | |
| 18.0 ГГц | 12,6 | 10,5 | 9,7 | 12,6 | |
| 26.5 ГГц | 10,2 | 8,5 | 7,9 | 10,2 | |
| 40.0 ГГц | 8,1 | 6,8 | 6,3 | 8,1 | |
| 50.0 ГГц | 7,2 | 6,0 | 5,5 | 7,2 | |
| 65.0 ГГц | 6,2 | 5,2 | 4,8 | 6,2 | |
| 90.0 ГГц | 5,1 | 4,3 | 4,0 | 5,1 |
SPCW — покрытая серебром омедненная стальная проволока; SPC — посеребренная медь.
