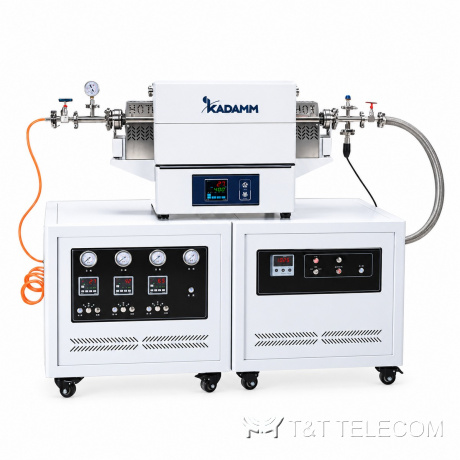

CVD-системы на базе трубчатой печи KADAMM МПТ-12-CVD — 300–1200 °C, ≤15 мин

CVD-системы на базе трубчатой печи KADAMM МПТ-12-CVD — 300–1200 °C, ≤15 мин
Трубчатые печи
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM «Муфельные печи»KADAMM МПТ-12-CVD — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

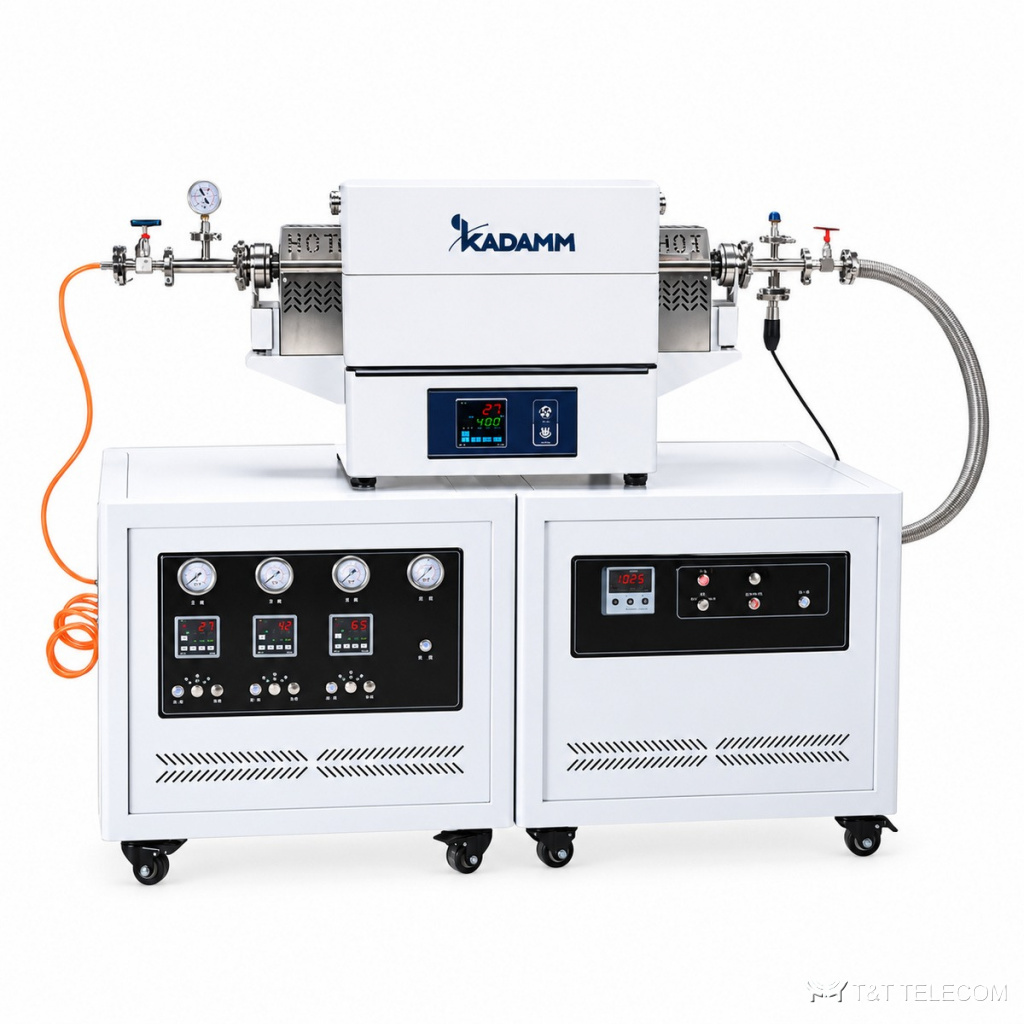

KADAMM МПТ-12-CVD — трубчатая печь, серия из 4 исполнений. МПТ-12-CVD нагревает образец внутри трубы, через которую пропускают газ или в которой создают вакуум.

Назначение и устройство

Печь МПТ-12-CVD даёт контролируемую атмосферу вокруг образца — инертную, восстановительную или вакуум. Диапазон температур МПТ-12-CVD: 300–1200 °C. Сенсорная панель — С, 1 зона у МПТ-12-CVD — kadamm МПТ-12-50С-CVD, Kadamm МПТ-12-60С-CVD, Kadamm МПТ-12-80С-CVD и др. Сенсорная — С, 2 зоны МПТ-12-CVD: kadamm МПТ-12-50С-2-CVD, Kadamm МПТ-12-60С-2-CVD, Kadamm МПТ-12-80С-2-CVD и др. Труба (нар./внутр.), мм у МПТ-12-CVD — Ø50/43×1000, Ø60/53×1000, Ø80/72×1000 и др. Артикул — сенсорная панель (С), 1 зона у МПТ-12-CVD — kadamm МПТ-12-50С-CVD, Kadamm МПТ-12-60С-CVD, Kadamm МПТ-12-80С-CVD и др. Артикул — сенсорная панель (С), 2 зоны МПТ-12-CVD: kadamm МПТ-12-50С-2-CVD, Kadamm МПТ-12-60С-2-CVD, Kadamm МПТ-12-80С-2-CVD и др. Зона нагрева / пост. темп. у МПТ-12-CVD — 420 мм / 210 мм (1 зона), 280 мм (2 зоны). Нагрев пустой печи у МПТ-12-CVD — ≤15 мин.

Где применяют

  • Синтез материалов и катализаторов — МПТ-12-CVD.
  • Отжиг в инертной атмосфере — МПТ-12-CVD.
  • Химическое осаждение из газовой фазы — МПТ-12-CVD.

Технические характеристики

Исполнение \ ОбъёмØ50 ммØ60 ммØ80 ммØ100 мм
Сенсорная панель — С, 1 зонаKadamm МПТ-12-50С-CVDKadamm МПТ-12-60С-CVDKadamm МПТ-12-80С-CVDKadamm МПТ-12-100С-CVD
Сенсорная — С, 2 зоныKadamm МПТ-12-50С-2-CVDKadamm МПТ-12-60С-2-CVDKadamm МПТ-12-80С-2-CVDKadamm МПТ-12-100С-2-CVD
ПараметрØ50Ø60Ø80Ø100
Труба (нар./внутр.), ммØ50/43×1000Ø60/53×1000Ø80/72×1000Ø100/92×1000
Артикул — стандартное, 1 зонаKadamm МПТ-12-50-CVDKadamm МПТ-12-60-CVDKadamm МПТ-12-80-CVDKadamm МПТ-12-100-CVD
Артикул — сенсорная панель (С), 1 зонаKadamm МПТ-12-50С-CVDKadamm МПТ-12-60С-CVDKadamm МПТ-12-80С-CVDKadamm МПТ-12-100С-CVD
Артикул — стандартное, 2 зоныKadamm МПТ-12-50-2-CVDKadamm МПТ-12-60-2-CVDKadamm МПТ-12-80-2-CVDKadamm МПТ-12-100-2-CVD
Артикул — сенсорная панель (С), 2 зоныKadamm МПТ-12-50С-2-CVDKadamm МПТ-12-60С-2-CVDKadamm МПТ-12-80С-2-CVDKadamm МПТ-12-100С-2-CVD
Диапазон температур300–1200 °C
Зона нагрева / пост. темп.420 мм / 210 мм (1 зона), 280 мм (2 зоны)
Нагрев пустой печи≤15 мин
Скорость нагрева с трубойдо 500 °C — ≤5; 500–800 — ≤10; 800–1000 — ≤5; 1000–1200 °C — ≤2 °C/мин
Максимальный вакуум−0.1 МПа
Рабочее давление на входе0.05–0.3 МПа (изб.)
Газовые каналы3 (число каналов — под задачу); цифровые расходомеры
Мощность3 кВт (1 зона) / 3.2 кВт (2 зоны)
Габариты (Ш×Г×В), мм770×580×778
Масса210 кг

Подбор под задачу

  • Материал трубы МПТ-12-CVD выбирают по максимальной температуре процесса.
  • Фланцы и газовую систему МПТ-12-CVD подбирают под нужную атмосферу.

Поставка и документы

KADAMM МПТ-12-CVD поставляем с документацией: техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации — по запросу. Поможем выбрать исполнение и комплектацию.

Вопросы и ответы

Можно ли работать в МПТ-12-CVD под вакуумом?
Да, с герметичными фланцами и вакуумным насосом.

Диапазон температур у МПТ-12-CVD — какое значение?
Диапазон температур у МПТ-12-CVD — 300–1200 °C; полные данные по исполнениям — в таблице.

Какие исполнения есть у МПТ-12-CVD?
Все исполнения МПТ-12-CVD с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
