Полужесткий СВЧ коаксиальный кабель SM_86_FEP
Sucoform - кабель формуемый вручную
ПроизводительHUBER+SUHNER
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Sucoform SM 86 FEP — коаксиальный кабель СВЧ диапазона Huber+Suhner с возможностью ручной формовки в оболочке FEP. Кабель 50 Ом рассчитан на частоты до 40 ГГц, наружный диаметр по оболочке 2,50 ± 0.10 мм.

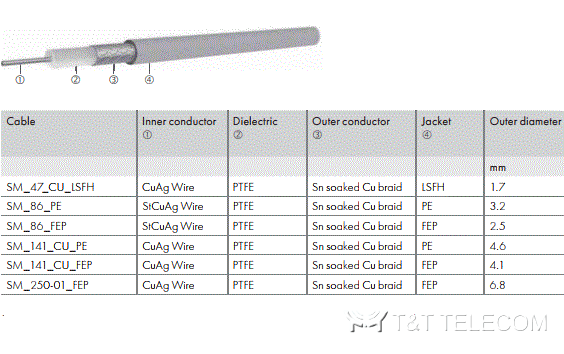

Конструкция
- Центральный проводник: твердая посеребренная омедненная стальная проволока диаметром 0,53 мм
- Диэлектрик: PTFE (фторопласт) — 1,65 мм
- Внешний проводник: оплетка из луженых медных проволок — 2,10 мм
- Внешняя оболочка: FEP (фторированный этиленпропилен) — 2,50 ± 0.10 мм
Модификации SUCOFORM 86
| Обозначение кабеля | Part Number | Краткое описание |
|---|---|---|
| SUCOFORM_86 | 22511613 | 50 Ом, 40 ГГц, 165 °C, ø2,1 мм, без оболочки |
| SUCOFORM_86_75 | 22511720 | 75 Ом, 4 ГГц, 165 °C, ø2,1 мм, без оболочки |
| SUCOFORM_86_75_FEP | 22511970 | 75 Ом, 4 ГГц, 165 °C, ø2,5 мм, оболочка FEP |
| SUCOFORM_86_CT | 85030751 | фазовая температурная стабильность, 50 Ом, 40 ГГц, 200 °C, ø2,15 мм, без оболочки |
| SUCOFORM_86_FEP | 22511942 | 50 Ом, 40 ГГц, 165 °C, ø2,5 мм, оболочка FEP |
| SUCOFORM_86_LSFH | 22512147 | 50 Ом, 40 ГГц, 85 °C, ø3,2 мм, оболочка LSFH |
| SUCOFORM_86_PE | 22511631 | 50 Ом, 40 ГГц, 85 °C, ø3,2 мм, оболочка PE |
